描述
产品详情

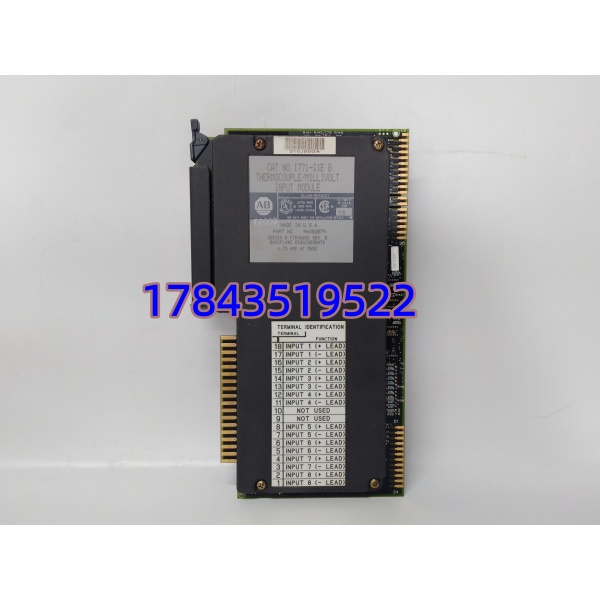

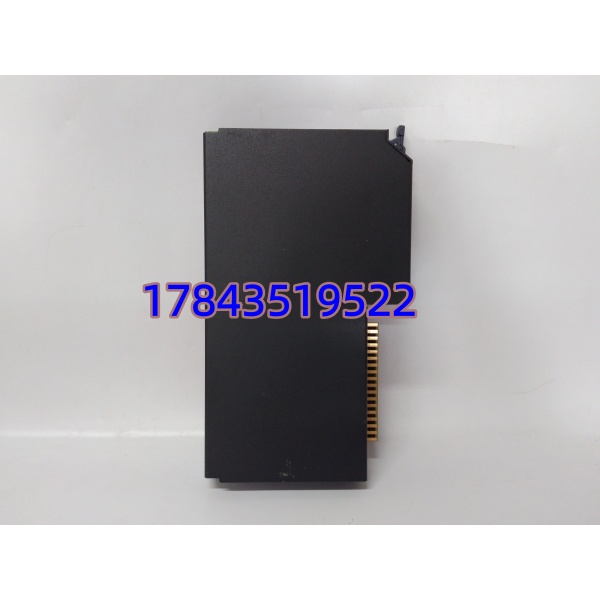

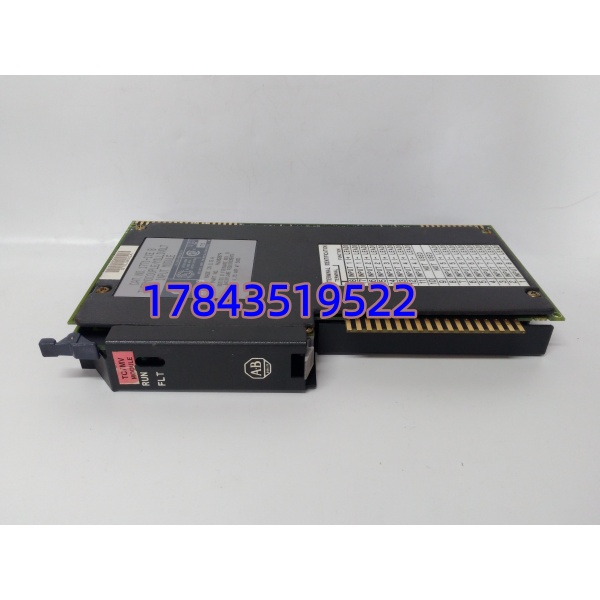

・型号：1771‑IXE
・品牌：Allen‑Bradley（罗克韦尔自动化）
・系列：1771 IO 配套 PLC‑5 控制系统
规格参数
| 参数项目 | 技术指标 |
|---|---|
| 官方定名 | Thermocouple/Millivolt Analog Input Module |
| 输入通道 | 8 路差分隔离浮动输入 |
| 支持信号 | E/J/K/R/S/T 热电偶、±100mV 毫伏信号 |
| 采样精度 | 15 位 + 符号位 AD 转换，毫伏分辨率 10μV |
| 扫描周期 | 全 8 通道 50ms 刷新 |
| 冷端补偿 | 内置硬件补偿，0~60℃区间精度 ±0.5℃ |
| 通道隔离 | 单通道独立电气隔离，抵御变频器电磁干扰 |
| 机架适配 | 1771‑A1B/A2B/A3B/A4B 全系列 IO 机架 |
| 背板供电 | 机架 5VDC 取电，整机最大 1.2A 功耗 |
| 工作温区 | 0℃ ~ +60℃ |
| 储存温区 | -40℃ ~ +85℃ |
| 防护等级 | IP20，控制柜室内安装 |
| 防爆认证 | Class I, Division 2 危险区域合规 |
| 编程软件 | RSLogix 5，BTR/BTW 块传输读写数据 |
| 故障诊断 | 断线、超量程硬件状态位上报 PLC 程序 |
| 整机尺寸 | 标准 1771 单槽板卡，重量 0.65kg |
| 生命周期 | 2017‑05‑31 原厂永久停产，无后续排产Rockwell A… |
| 固件兼容 | PLC‑5 全版本 CPU；严格来说 V3.0 以下固件无法读取冷端补偿原始数据，请以原厂手册为准 |
产品介绍
（随机切入策略：B 技术定位） 常规 4‑20mA AI 模块无法直接读取热电偶毫伏弱信号，现场额外加装信号隔离变送器会增加接线、故障点与施工成本，1771‑IXE 是 PLC‑5 平台原生直采热电偶的专用 IO 卡，省去中间转换设备，通道隔离设计能隔绝加热炉、大功率电机带来的地环路干扰，温度数值不会出现无规律跳变。 依据 Rockwell 官方生命周期公告，该型号 2017 年 5 月 31 日正式终止生产，无 Last‑Time‑Buy 补货窗口，市场货源仅存量全新件与拆机翻新件Rockwell A…。整套热处理、化工反应釜温度调节逻辑全部依托此卡采集，单通道损坏会对应一段炉区温控失效；翻新模块内部冷端补偿热敏电阻多为替换件，长期高温柜内运行温漂持续扩大，冶金、化工 24 小时连续工况不适合作为主力备用库存，提前锁定全新原装缓冲件，能控制温度失控带来的原料报废与停机损失。
应用场景与库存策略
痛点切入
冶金热处理炉、化工反应釜、垃圾焚烧炉膛全部依靠 1771‑IXE 采集炉温热电偶信号，模块通道失效后，对应温控回路失去测量依据，加热 / 冷却调节阀持续误动作，极易出现超温报废原料、炉膛过热联锁停机。原厂永久停产无新增产能，全网寻货周期普遍 7~14 周，无备用卡件的产线长期暴露在温控失控风险中。
典型场景与备货建议
- 冶金连续退火炉 PLC‑5 主控机架：数十段炉膛分区测温，全年不间断生产，温度偏差直接影响成品成材率。建议常备 1 件全新原装冷备件，恒温备件柜存放，每半年通电校验冷端补偿精度。
- 精细化工多反应釜控制机柜：多套中高压反应炉集中测温，现场强酸碱水汽腐蚀加速端子老化。同厂区 3 套及以上 PLC‑5 系统，安全库存设置 2 件，多车间共享分摊备货资金。
- 小型橡塑注塑、烘干设备：年运行时长 5000 小时以内，测温点位少，故障频次偏低。无需囤全新件，经过全通道老化校准的拆机翻新卡可作为短期应急缓冲。
- 偏远矿区焙烧炉自控机柜：厂区物流补给周期长，停产检修损失高。采用供应商寄售代管库存，预留现货 3~7 天快速调货通道。
真实案例
江苏某不锈钢热处理厂区 2025 年旺季生产时段，退火炉 IO 机架 1771‑IXE 内部冷端补偿电路损坏，4 路炉膛测温全部出现 20℃以上漂移，温控程序持续加大加热功率。仓库无备用模块，全网渠道寻货耗时 12 周；故障期间 3 批不锈钢板材因高温过烧报废，生产线降速减产，原料损耗与订单延期综合损失超 29 万元。事后厂区调整库存方案，每套 PLC‑5 测温机架单独预留 1 件缓冲备件，同步锁定国内现货渠道应急调配。
