描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 用户程序内存 | 32K 字（逻辑 + 数据共用） |
| 最大 IO 容量 | 4096 路离散输入 / 4096 路离散输出；480 路模拟量 |
| 机架扩展上限 | 本地 3 个机架，合计 30 个插槽，CPU 必须安装 0 号槽 |
| 内置通讯接口 | DH+（57.6 kbps 对等网）、9 针 RS‑232 DF1 编程口 |
| 配套电源 | 1746‑P1/P2/P4/P7 系列机架背板电源 |
| 背板供电 | 5 VDC 1 A，整机功耗约 4 W |
| 掉电存储 | 1747‑BAT 锂电池缓存 RAM，可选 M 系列 EEPROM 固化程序 |
| 编程软件 | RSLogix 500，兼容 Studio 5000 配套驱动 |
| 支持指令集 | 梯形图、功能块、浮点 PID、MSG 消息通讯、ASCII 交互 |
| 工作温度区间 | 0 ℃ ~ +60 ℃，无冷凝环境 |
| 同系列同档型号 | 1747‑L541（16K）、1747‑L543（64K） |
| 官方替代升级 | CompactLogix 1769 系列，无硬件直插兼容型号 |
| MTBF | ＞110,000 小时 |
| 认证标准 | CE、UL，符合 IEC 61000‑4 工业电磁兼容规范 |
产品深度介绍

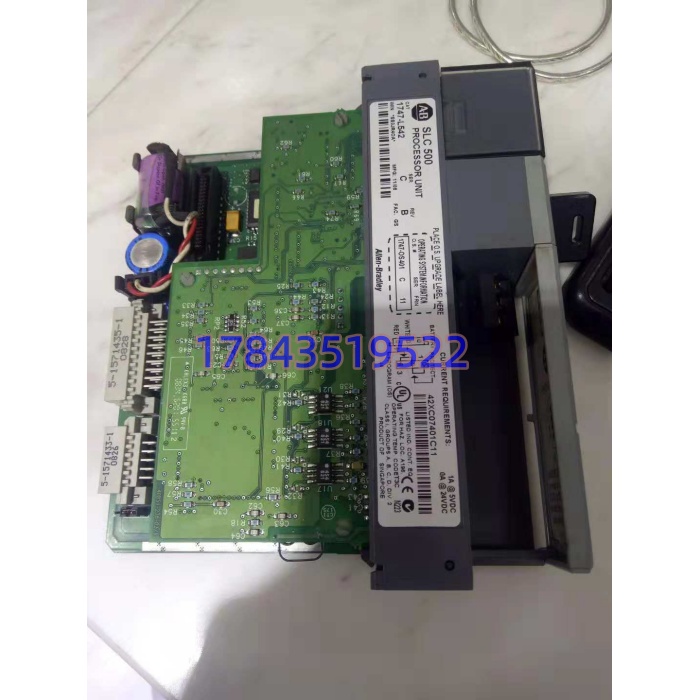

1747-L542 是罗克韦尔 SLC500 系列 SLC5/04 中型 CPU，32K 程序内存定位中大型离散制造、污水厂、小型化工成套设备，兼容全系列 1746 数字 / 模拟 / 特殊 IO 模块。搭载 DH + 工业对等网络，可实现多台 PLC、PanelView 触摸屏跨机组组网，国内存量老旧生产线改造、备件替换高频选用，原厂已全面停产，现货库存仅作设备维修备用。
板载独立数学协处理器，浮点 PID、批量运算扫描速度优于 SLC5/03，双通讯口分工明确，RS232 直连电脑下载程序，DH + 负责车间多控制器数据交互。自带硬件实时时钟，可实现设备定时启停、运行时长记录；整机多状态 LED 指示灯，运行、故障、电池、通讯状态直观显示。锂电池保障断电数据缓存，搭配 EEPROM 模块可永久固化程序避免丢失。出库全部接入完整 SLC500 仿真机架连续 24 小时带载老化，完整校验 DH + 组网、IO 读写、程序下载功能，筛除主板隐性通讯故障。
常见问题解答
- 老哥，1747-L542 和 1747-L541 能直接互换上机吗？外形、插槽、通讯接口完全一致，但 L541 仅 16K 内存，L542 为 32K。L542 替换 L541 无硬件冲突，程序可直接下载；反过来 L541 替换 L542，超过 16K 的工程会直接报内存溢出，逻辑无法完整载入，下单务必核对原有程序大小。
- DH + 网络频繁掉线，换 CPU 前要检查哪些点？现场最常见两类坑：一是 DH + 总线两端漏拨 120Ω 终端电阻，整条网络信号衰减；二是 CPU 侧面 DIP 站地址拨码和原有设备冲突。拆机前拍清旧模块拨码，新模块上电前严格复刻地址，总线首尾加装终端电阻，能解决 80% 组网失联问题。
- 更换新 CPU 需要重新下载整套程序吗？必须完整上传旧工程再下载至新 CPU，主板不含固化逻辑。若现场加装了 1747‑M 系列存储卡，可直接从存储卡恢复程序，但通讯参数、DH + 站地址仍需手动核对。见过维护人员只下载逻辑不修改站地址，多台 PLCDH + 冲突全线失控停机。
- 这款 CPU 支持热插拔不停机更换吗？SLC500 全系列 CPU严禁带电插拔。背板 5V 总线带电拔插极易击穿主板通讯芯片，北方干燥车间静电叠加极易直接烧毁处理器，更换前必须整机断电等待电容放电完成再拆装。
- 程序断电丢失是什么原因，换新 CPU 能根治吗？多数是主板配套 1747‑BAT 锂电池电压低于 2V，RAM 缓存失效；少数是机架电源容量不足，电压跌落损坏内存。换新 CPU 同步更换全新锂电池，额外加装 EEPROM 存储模块固化程序，可彻底规避掉电丢程序问题。
- 怎么区分全新原装和翻新维修板，有没有检测凭证？入库核验机身序列号、原厂镭射标识，500V 摇表做背板绝缘测试，完整 DH + 组网、IO 读写 24 小时老化，出库附带测试报告与通电实拍视频。翻新件存在电路板补焊、金手指磨损、电池仓氧化痕迹，入库全检筛除，支持远程视频开箱验货。
- 质保多久，静电击穿、接线短路能保修吗？全新原装质保 12 个月。未佩戴防静电手环拆装、带电插拔、机架电源过载烧毁主板均不在质保范围；发货附带防静电操作、机架供电容量核算提示，更换前预留 20% 以上电源余量。
