描述
关键技术规格
- 连接方式：笼式夹（Cage‑Clamp），螺丝压紧
- 端子数量：36 针
- 适用线径：
- 单芯：0.33–2.1 mm²（22–14 AWG）
- 双芯：0.33–1.3 mm²（22–16 AWG）
- 螺丝扭矩：0.5 Nm（4.4 lb·in）
- 额定电压 / 电流：250 V AC/DC，最大 16 A
- 工作温度：0–60 °C
- 防护等级：IP20
- 尺寸（高 × 宽 × 深）：140 × 112 × 145 mm
- 重量：约 0.14 kg（0.3 lb）
产品深度介绍

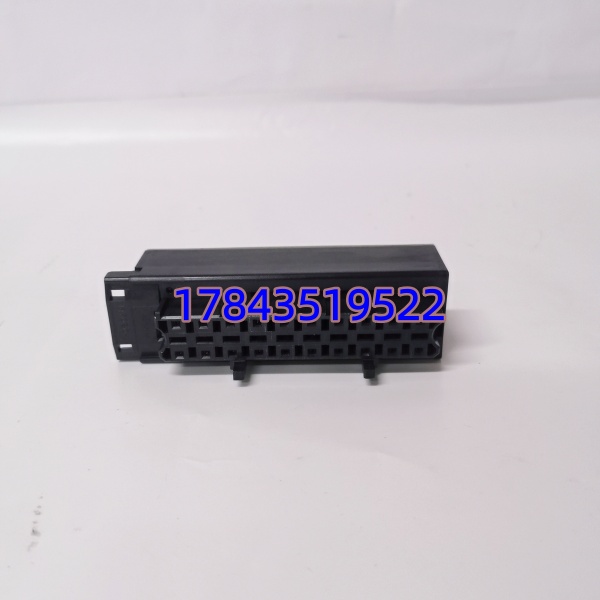

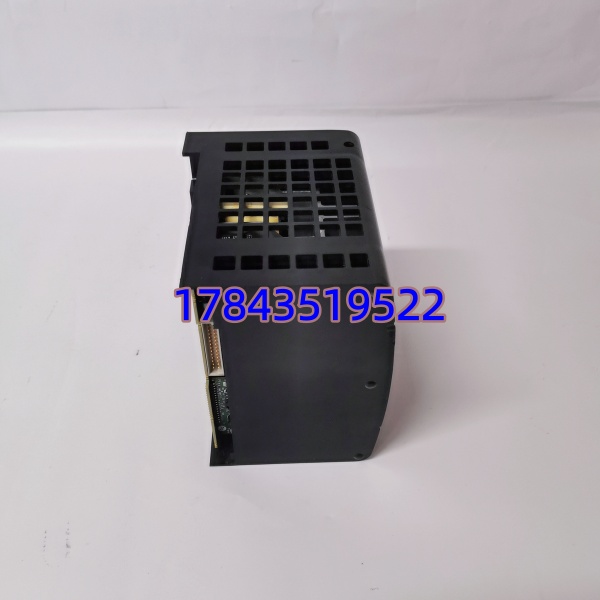

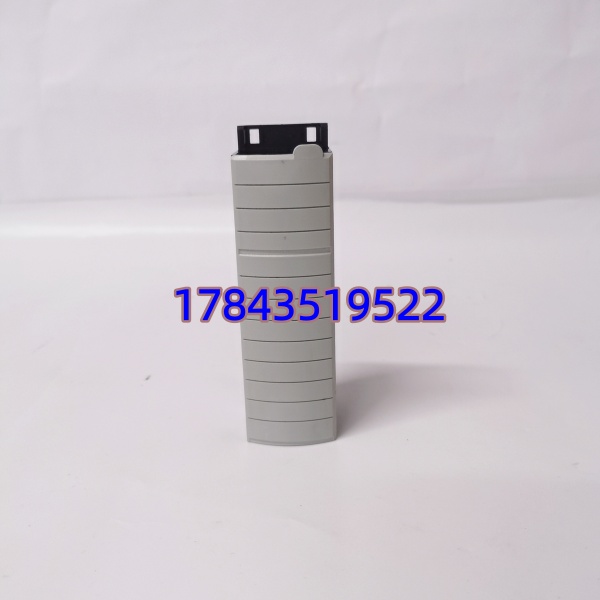

1756-TBCH/A 是 ControlLogix 1756 I/O 模块的标准前侧可拆卸接线端子座，属于系统必备附件（需单独订购）。它直接插装在 I/O 模块正面，提供 36 个螺丝压紧式接线位，用于连接现场传感器、执行器与模块信号端。
- 可拆卸设计：维护时可整体拔下，无需拆线即可更换模块，大幅缩短停机时间。
- 笼式夹结构：压线可靠、抗振动，适合工业严苛环境。
- 标准外壳：适配所有 36 针 1756 I/O（如 16 路数字量、8 路隔离模拟量模块）。
典型应用场景
- PLC 控制柜：1756‑IB32、‑OB32、‑AI8、‑AO8 等模块的现场接线
- 制造业：汽车、食品、包装设备 I/O 信号转接
- 过程自动化：水处理、暖通、能源管理系统
- 项目调试与维护：方便快速换模块、查线、改造扩容
替换与兼容
- 完全兼容：1756‑TBCH/A ↔ 1756‑TBCH（非系列标识版），功能、尺寸、接线完全一致。
- 不可互换：
- 1756‑TBCH（36 针）≠ 1756‑TB32（32 针，弹簧式）
- 不可用于 CompactLogix 1769 系列
安装与接线要点
- 使用3.2 mm（1/8″）一字螺丝刀。
- 扭矩严格控制在0.5 Nm，过松接触不良、过紧损端子。
- 建议用90 °C 铜线，绝缘厚度≤1.2 mm。
- 安装时对准模块插槽，平推到底，听到卡扣声即到位。
