A-B 1756-CNB | ControlLogix ControlNet 单通道通讯桥模块

描述

关键技术规格

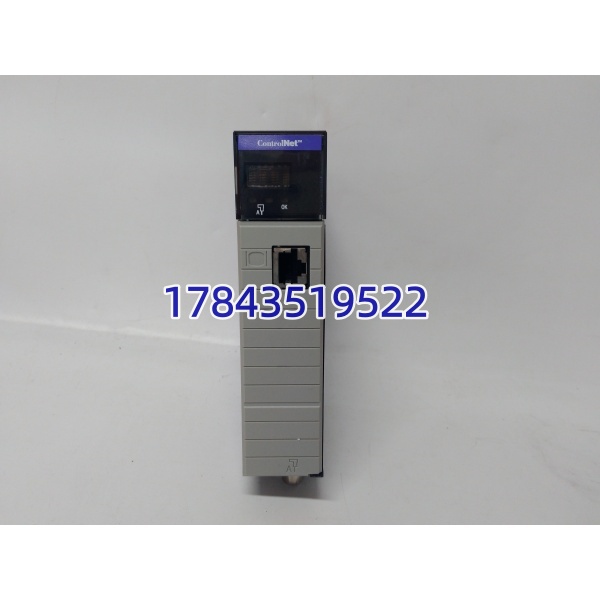

A-B 1756-CNB

产品深度介绍

A-B 1756-CNB 是 ControlLogix 平台专用 ControlNet 单通道网桥，作为 PLC 机架与现场总线的核心通讯接口，负责实时 I/O 数据、控制器互联、HMI 数据双向传输。模块采用确定性时序通讯，数据周期稳定无延迟，适配连续工艺控制场景。

模块不支持网络冗余，结构简洁稳定，适配老旧现场 ControlNet 存量系统。支持预定实时报文、非预定消息双向交互，可挂载远程 I/O、变频器、分站 PLC 与人机界面。原厂已停产，是电厂、化工存量技改与备件替换刚需型号。

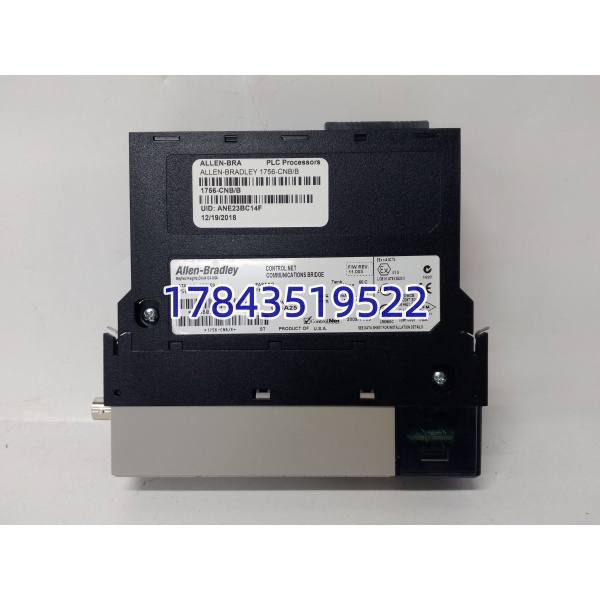

A-B 1756-CNB

应用场景与行业案例

工程痛点

大量存量老项目沿用 ControlNet 总线，原厂新款模块不向下兼容旧网络组态。模块故障会导致全站通讯中断、分站离线、联锁失效，停机损失极高，原厂补货周期极长。

典型应用场景

1. 电力火电 / 热电机组辅机控制、锅炉远程 I/O 分站通讯，保障联锁信号毫秒级响应，避免机组非计划停运。
2. 石油化工炼化装置全厂分布式 I/O 组网、装置间控制器互锁通讯，严苛工况下保持总线时序稳定。
3. 冶金钢铁生产线轧线传动、炉区分站联网，抗车间强电磁干扰，保障运动控制数据不丢包。
4. 造纸 / 建材流程行业长距离厂区总线组网，多机架级联通讯，适配大范围分布式控制。
5. 公用工程水处理泵房、管网 SCADA 联网，远程站点数据采集与集中调度控制。

真实案例

某热电厂 ControlNet 网络抢修北方某热电老机组 1756-CNB 突发通讯故障，总线全段掉线，辅机联锁全部失效，机组被迫降负荷运行。原厂停产调货周期超过 8 周，每日发电损失巨大。我们收到需求后，完成全套固件比对、网络参数校验、24 小时满载通讯老化测试，次日加急发货上机。模块直接匹配原有网络地址与组态，无需重新编程，4 小时恢复全站通讯。后续电厂批量储备该型号备件，彻底解决老旧总线无原厂供货的停机风险。

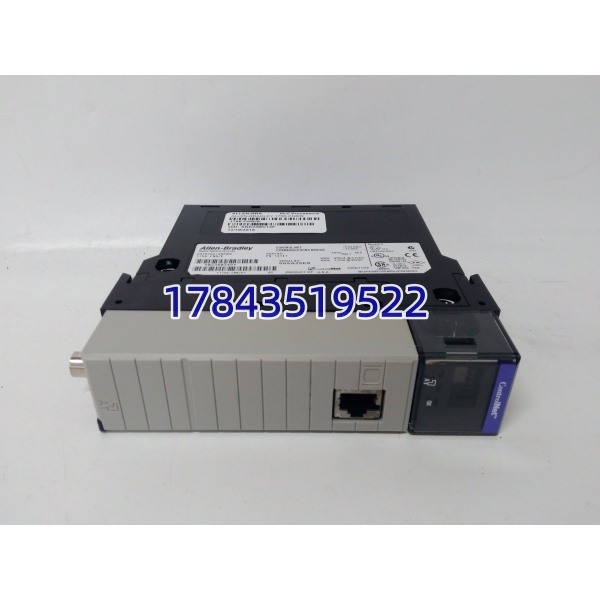

A-B 1756-CNB

质量透明化检测流程

1. 入库验收检测

• 来源追溯：原厂序列号、装箱资料、渠道报关单核验核对
• 防伪识别：A-B 官方序列号校验，面板防伪标识完整
• 外观检查：无烧蚀、针脚氧化、外壳开裂、维修翻新痕迹
• 附件核对：面板标签完整，无私自打磨涂改痕迹

1. 上机功能测试

• 测试环境：ControlLogix 原厂标准机架 + 配套 CPU 测试平台
• 测试内容：上电链路自检、全网节点扫描、满连接报文收发、24 小时不间断通讯稳定性、总线丢包率检测
• 测试记录：留存网络组态、链路日志、状态截图，可提供客户查阅

1. 电气参数测试

• 绝缘电阻：500V 摇表，端口与背板绝缘＞10MΩ
• 接地导通：接地回路阻抗合格，无虚接断路
• 耐压绝缘：1500V AC 耐压测试，无击穿漏电

1. 固件 / 程序验证

• 读取模块固件版本，匹配老系统兼容区间
• 节点地址、网络参数备份存档，跳线配置拍照留存

1. 最终质检与包装

• 质检人员签字盖章，粘贴合格标签
• 防静电袋密封、防震缓冲包裹、防潮纸箱封装
• 附带网络适配说明与质保凭证

技术避坑指南

1. 固件版本不匹配

• 问题：新旧固件时序协议差异，出现通讯超时、节点闪断、数据错乱
• 避坑：更换前拍照记录原模块固件版本；严格匹配老网络固件区间，不盲目升级
• 案例：钢厂更换模块后总线频繁闪断，排查为固件跨代不兼容，降级后恢复正常

1. 总线终端电阻遗漏 / 错装

• 问题：总线首尾未接 120Ω 终端电阻，信号反射干扰，全网通讯不稳
• 避坑：总线首尾必须各 1 只终端电阻，中间站点严禁加装；更换模块全程不改动总线终端配置
• 警示：这是 ControlNet 现场最高发故障，无数项目因此反复停机排查

1. 网络节点地址冲突

• 问题：多模块节点 ID 重复，全网报文混乱、站点频繁掉线
• 避坑：上机前核对原节点地址，严格复制旧参数，不随意修改网络编号

1. 背板插槽接触不良

• 问题：机架插槽氧化积灰，模块供电不稳，间歇性离线无报警
• 避坑：插拔前清洁插槽金手指，按压到位锁紧扣件；定期巡检机架触点

1. 静电防护缺失

• 问题：干燥环境徒手操作，芯片静电击穿，模块无响应、永久损坏
• 避坑：全程佩戴防静电手环，防静电垫操作，不触碰背板针脚与电路板
