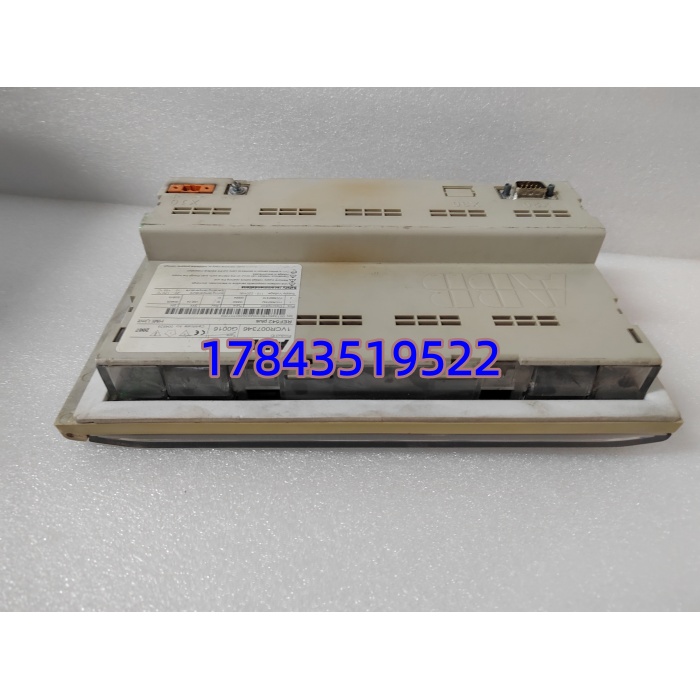

描述
关键技术规格
- 适用电压等级：中压 1kV～72.5kV（典型 7.2kV/12kV）
- 工作电源：AC/DC 24–250V（宽范围）
- 频率：50/60Hz
- 保护功能（可配 24 个功能块）：
- 过流：速断、定时限 / 反时限过流、方向过流
- 电压：过压 / 欠压、频率保护
- 差动：变压器 / 电机差动保护
- 接地：接地故障、零序保护
- 热过载：电缆 / 变 / 电机热保护、堵转保护
- 测量精度：电流 / 电压 ±1%；功率 / 电能 ±2%
- I/O 配置：最多 32 路 DI、多路 DO 继电器输出、模拟量输入
- 通信：IEC 61850、Profibus‑DP、Modbus、SPABUS、光纤接口
- 显示与操作：7” 触控 TFT 屏 + 按键，本地 / 远程操作
- 环境：-25°C～+70°C；IP20；抗 EMC
- 安装：面板式（中压开关柜门）；尺寸约 300×220×80mm；重量约 3.5kg
产品深度介绍

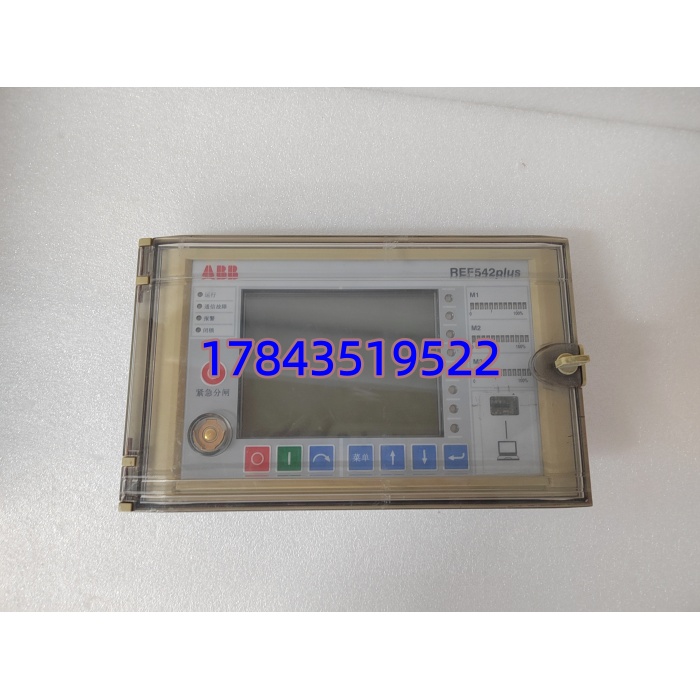

ABB REF542PLUS（1VCR007346）是中压智能开关柜的核心综合保护与控制单元，将保护、控制、测量、监测、故障录波与通信集于一体，替代传统多继电器分立方案，大幅简化二次回路、提升可靠性。采用FUPLA 功能块编程，保护逻辑、联锁、自动控制流程可灵活组态，适配馈线、变压器、电动机、电容器等多种应用场景。内置故障录波可记录 8 路交流 + 32 路开关量，便于事故分析；支持 IEC 61850 等主流规约，无缝接入智能变电站 / 工厂 DCS 系统。带集成 HMI，触控屏可显示一次系统图、实时电气量、保护定值、事件与告警，支持本地开关操作与参数修改，运维直观高效。
应用场景与行业案例
工程痛点描述
老旧中压柜（2000–2015 年投运）保护继电器老化、逻辑分散、无通信，维护难、故障定位慢，亟需原装综合保护装置替换。
典型应用场景
- 市政 / 工业 10kV 配电室 – 馈线柜线路过流、接地、过压保护，断路器控制、计量与远程监控。
- 电厂 / 冶金 – 6kV 高压电机柜电机差动、堵转、热过载、断相保护，联锁控制与运行监测。
- 变电站 – 10kV/35kV 变压器柜变压器差动、瓦斯（需外接）、过流、温度保护，负荷控制。
真实案例
案例：某钢厂 10kV 老旧开关柜改造原柜采用多只电磁继电器，故障频发、无通信、运维困难。更换 REF542PLUS（1VCR007346）后，保护集成、逻辑可靠、远程可监可控，故障停机时间下降 90%，二次接线量减少 70%。电气经理评价：“老柜改造选原装 REF542PLUS，稳定、省心、兼容性强。”
核心卖点与差异化
- 一体化集成：单装置替代多继电器，简化回路、降低故障点
- 全场景保护：馈线 / 变 / 电机 / 电容保护全覆盖，24 个功能块灵活组态
- 智能运维：HMI 本地可视化 + 远程通信，事件 / 录波便于故障分析
- 工业级耐用：宽温、强抗 EMC，适配开关柜恶劣环境
- 停产稀缺：2020 年停，原装库存少，老柜维保刚需
- 无缝替换：适配原柜开孔与接线，改造周期短、风险低
