产品深度介绍

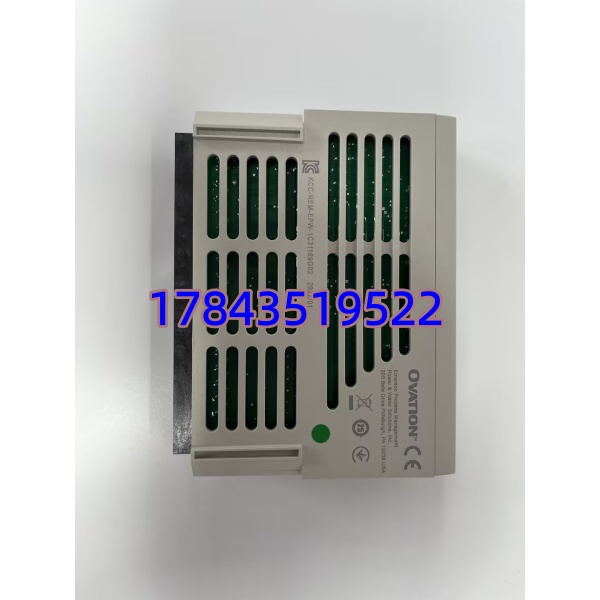

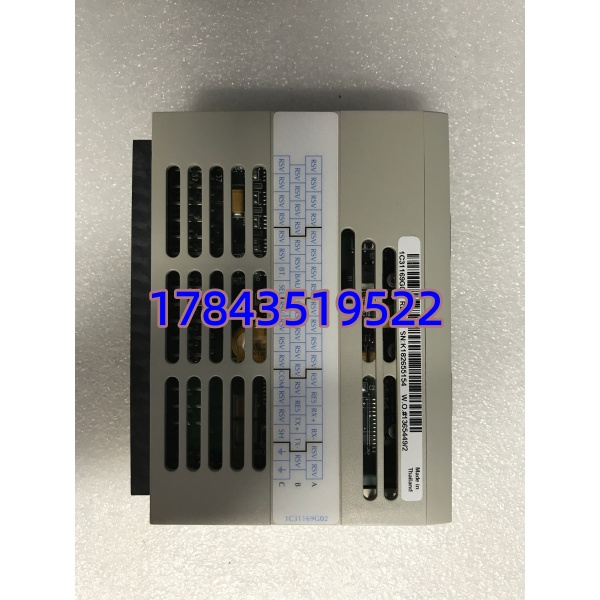

1C31169G02 是艾默生 Ovation DCS 系统的串口链路控制器（SLC），专门用于实现 Ovation 系统与第三方 RS485/RS422 串口设备的数据交互。模块集成 1 路 RS485/RS422 接口，支持 Modbus RTU 等常用串口协议，可连接 PLC、仪表、变频器等设备，充当 Ovation 系统的串口通讯网关。
采用工业级设计，具备链路冗余支持，配合 Ovation 控制器 SLC 算法可实现通讯链路冗余切换，提升通讯可靠性；宽温运行、抗干扰能力强，适配电力、石化等严苛工况；需搭配专用底座单元使用，DIN 导轨安装，单底座可容纳 2 块模块，节省机柜空间。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 1C31169G02 |
| 品牌 | Emerson（原 Westinghouse） |
| 系列 | Ovation DCS 系统 |
| 通讯接口 | 1 路 RS485/RS422（四线制） |
| 编程接口 | 1 路 RS232（J1 口，用于配置） |
| 供电电压 | 24V DC ±10% |
| 波特率 | 支持 9600/19200bps（默认 19200） |
| 协议支持 | Modbus RTU、自定义串口协议 |
| 冗余特性 | 支持链路冗余（配合 SLC 算法） |
| 工作温度 | -40°C ~ +70°C |
| 安装方式 | DIN 导轨（配专用底座） |
| 尺寸 | 150×100×30 mm |
| 重量 | 约 0.68 kg |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知工艺，做好停机或冗余切换准备。
- 佩戴防静电手环，在防静电垫上操作。
- 工具：十字螺丝刀、万用表、标签纸、手机（拍照）。
- 确认机架已断电，电容放电≥5 分钟。
阶段二：拆卸旧模块（10 分钟）
- 断电：断开模块 24VDC 电源与背板总线。
- 解锁：松开模块上下卡扣，垂直拔出。
- 拍照记录：接线端子、DIP 开关位置、插槽号。
- 检查底座连接器，清理灰尘与氧化层。

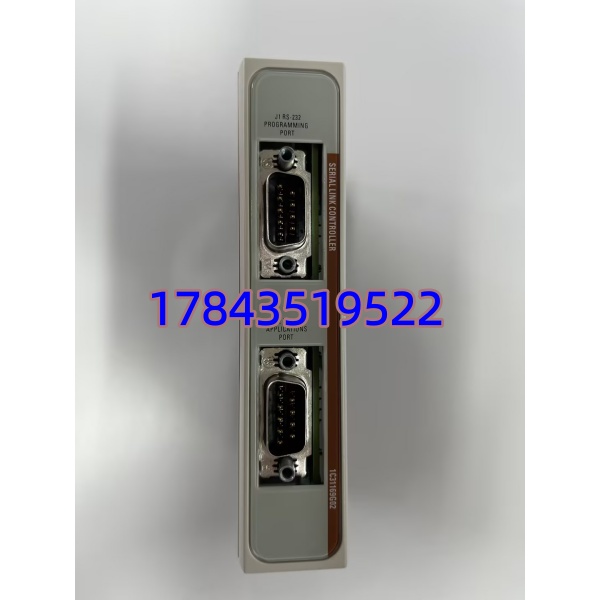

1C31169G02
常见问题解答
Q1：1C31169G02 和 1C31169G01 有什么区别？
A：核心差异是通讯接口：
- 1C31169G02：RS485/RS422（四线制），支持长距离通讯；
- 1C31169G01：RS232，短距离点对点通讯。根据现场通讯距离与设备接口选型。
Q2：支持热插拔吗？需要断电更换吗？
A：不支持热插拔。属于 Ovation 传统 I/O 模块，更换必须断电；带电插拔可能损坏底座连接器或模块，导致通讯中断。
Q3：终端电阻怎么设置？
A：总线末端设备需接 120Ω 终端电阻，通过底座端子跳线设置；中间节点禁止接终端电阻，否则会导致通讯信号反射、数据错乱。
Q4：通讯失败怎么排查？
A：按以下步骤：
- 测 24VDC 供电是否正常；
- 核对 DIP 开关波特率、终端电阻设置；
- 检查接线：RS485 A/B 线是否接反、屏蔽层单端接地；
- 用串口调试工具测试，排除第三方设备故障。
