产品深度介绍
ABB XVME-674（原 XYCOM XVME-674）是工业级 6U VME 总线单槽单板计算机，搭载 Intel 80486DX2 66MHz 处理器，兼容 PC/AT 架构，可运行 DOS、VxWorks、QNX 等系统。集成 VGA 显示、IDE 硬盘 / 软驱接口、双串口与并口，适合在 VME 总线系统中承担主控、数据处理、设备控制任务。
全金属加固、宽温（-40°C~+85°C）、抗振（5 Grms）设计，适配军工、航空航天、电力、轨道交通等严苛工况，是 legacy VME 系统升级替换的主流型号。

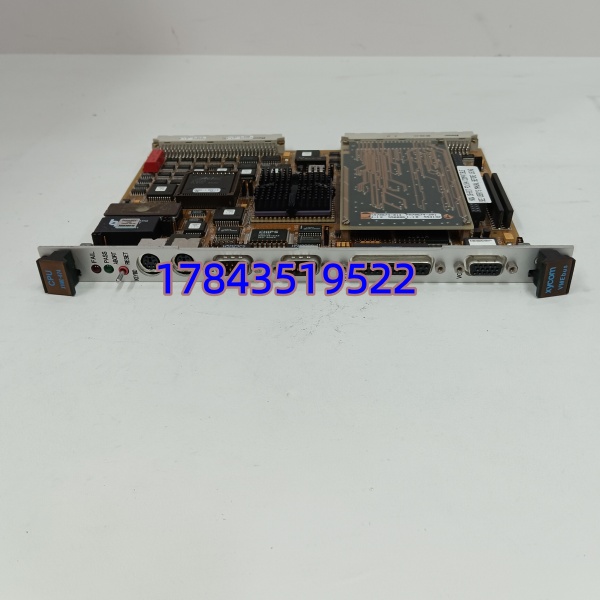

ABB XVME-674
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 处理器 | Intel 80486DX2 66MHz（或 33MHz 80486DX） |
| 内存 | 4/16/32MB DRAM（可选） |
| 显示 | VGA 图形控制器，标准 DB15 输出 |
| 存储 | IDE 硬盘 + 软驱控制器，可直接挂盘 |
| 串口 | 2×RS-232（可选 RS-485，软件切换） |
| 并口 | 1×Centronics 并口 |
| 总线 | VMEbus 6U，A32/D32，带宽 16MB/s |
| 中断 | VME IRQ1–IRQ7（跳线配置） |
| 电源 | +5VDC（VME 背板供电），功耗约 2.8W |
| 温度 | -40°C ~ +85°C（工业 / 军工级） |
| 抗振 | 5 Grms（MIL-STD-810F） |
| 尺寸 | 6U VME 卡：233×160mm，单槽厚度 |
| 重量 | 约 0.55kg |

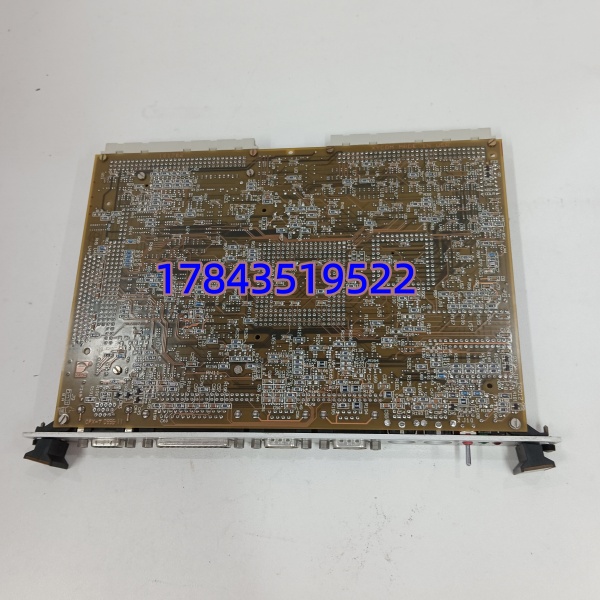

XVME-674
安装与接线指南
阶段一：准备（10 分钟）
- 断电并挂牌警示，VME 背板完全放电
- 防静电手环 + 绝缘垫，PH1 螺丝刀、万用表、标签纸
- 拍照记录旧板：DIP 开关 / 跳线、背板插针、串口 / 并口接线
阶段二：拆卸旧板（10 分钟）
- 拔所有外设线缆（VGA、串口、并口、IDE）
- 拧松面板固定螺丝，垂直平稳拔出 6U 板卡
- 清洁背板 P1/P2 连接器，检查针脚无弯曲 / 氧化
阶段三：安装新板（15 分钟）
- 核对型号 ABB XVME-674，对准槽位垂直插入，拧紧面板螺丝
- 复刻配置：按照片设置 DIP 开关（地址 / 中断） 与跳线
- 接线恢复：VGA、串口、并口、IDE 硬盘 / 软驱
- 背板供电：确认 + 5V 正常，无短路
阶段四：上电测试（20 分钟）
- 先开 VME 背板电源，观察板卡 LED：PWR 常亮、RUN 闪烁正常
- 接 VGA 显示器，自检正常进入 DOS/BIOS
- 串口 / 并口回环测试，IDE 硬盘读写正常
- 运行 30 分钟无报错，记录序列号与固件版本

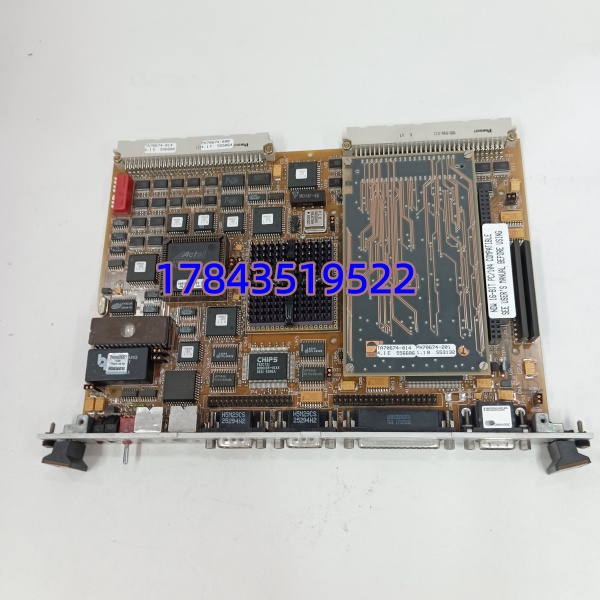

ABB XVME-674
常见问题解答（FAQ）
Q1: ABB XVME-674 能直接替换老款 XVME-672/673 吗？
A: 不能直接互换。674 是 486 架构，672/673 为 386；内存、BIOS、VME 地址映射不同。替换需：
- 重新设置VME 总线地址与中断跳线
- 重装系统 / 重新编译应用程序
- 检查外设驱动兼容性
Q2: 支持热插拔吗？
A: 不支持热插拔。VME 总线 6U 板卡带电插拔易导致：
- 背板连接器烧毁、电源短路
- 板卡芯片击穿、数据丢失
- 系统崩溃或设备误动作必须断电更换；需高可用可配双机冗余 VME 系统。
Q3: 最大支持多大硬盘和内存？
A:
- 内存：最大 32MB DRAM（EDO 类型，4×SIMM 槽）
- 硬盘：IDE 接口，最大支持 8GB（受 BIOS LBA 限制）
- 建议用DOM 电子盘替代机械硬盘，提升抗震与寿命
