描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 工作电压 | 24V DC ±20% |
| 输出类型 | 数字脉冲输出 |
| 最大脉冲频率 | 1 kHz |
| 响应时间 | ≤5 ms |
| 防护等级 | IP20 |
| 工作温度 | -20℃ ~ +60℃ |
| 尺寸（宽 × 高 × 深） | 70×65×20 mm |
| 重量 | 约 0.2 kg |
| 安装方式 | 表面贴装（适配 ABB 标准机架） |
| 绝缘耐压 | 500V AC/1 分钟，无击穿 |
| 适配系统 | ACS800 变频器、UNITROL 励磁系统、Advant OCS DCS |
产品深度介绍

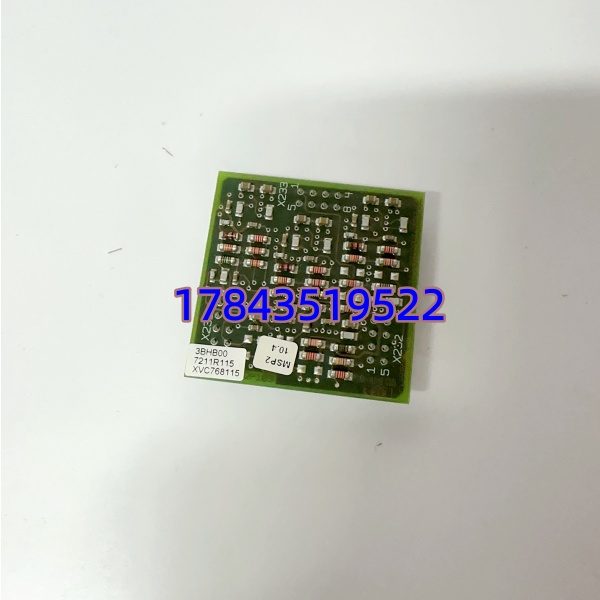

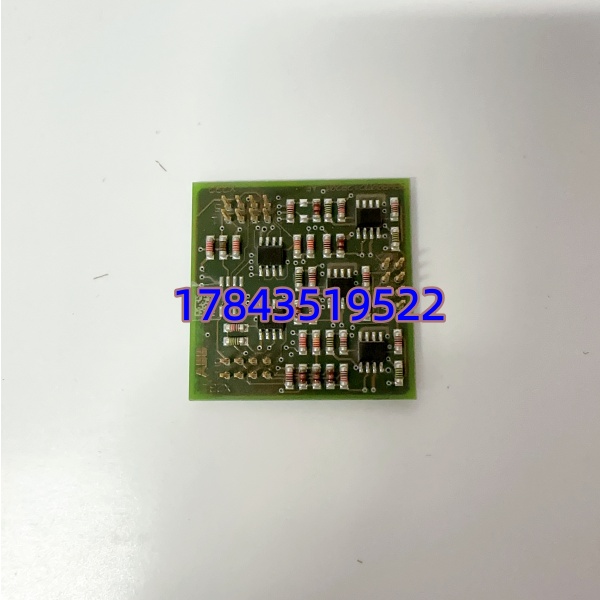

ABB XVC768115（3BHB007211R115）是 ABB 专为工业驱动与励磁控制设计的高性能脉冲输出板，属于 XVC768 系列核心接口卡件。其核心作用是将主控系统的控制指令转换为高精度脉冲信号，驱动变频器、励磁调节器等执行机构，同时采集现场反馈信号回传主控。
模块采用紧凑型设计，焊接式 PCB 带三防涂层，抗电磁干扰能力强，适配 ABB ACS800 中压变频器、UNITROL 系列励磁系统及 Advant OCS DCS，实现无缝对接。响应速度快、脉冲精度高，保障电机调速、励磁调节的稳定性，广泛用于电力、冶金、石化等行业的连续生产场景。
应用场景与行业案例
工程痛点
驱动与励磁控制需高速、高精度脉冲信号；普通信号板响应慢、抗干扰差、频率精度不足，导致电机转速波动、励磁电流不稳，引发设备跳闸或生产参数漂移。
典型应用场景
- 电力行业 — 发电机励磁系统适配 UNITROL 系列励磁装置，输出脉冲信号控制励磁电流，稳定发电机电压与无功功率，保障并网运行。
- 工业传动 —ACS800 变频器驱动作为脉冲输出卡，向变频器发送调速脉冲，实现电机高精度转速闭环控制，适配冶金轧机、水泥磨机等大功率设备。
- 过程控制 — 流量 / 计量系统将流量、电能等模拟量转换为标准脉冲信号，用于数据采集与能耗计量，适配化工、水处理的监测场景。
- 自动化生产线 — 同步控制输出同步脉冲，协调多台电机 / 执行机构同步运行，保障生产线节拍一致，提升加工精度。
真实案例
某钢厂轧钢生产线，原用普通信号板控制 ACS800 变频器，因脉冲精度不足、响应慢，导致轧辊转速波动，钢板厚度偏差超标，日均废品率超 3%。更换 XVC768115 后，脉冲频率稳定在 ±0.1%，响应时间≤5ms，转速波动大幅降低，钢板厚度精度达标，月均减少废品损失超 80 万元，设备运行稳定性显著提升。
质量检测流程
- 入库验收：核对 ABB 原厂序列号、合格证；检查 PCB 无腐蚀、焊点完好、接口无变形、三防漆均匀。
- 上电自检：24V DC 供电，启动正常，LED 状态指示灯无报错，无异常发热。
- 脉冲输出测试：输出 10Hz–1kHz 脉冲，频率精度≤±0.1%，占空比稳定，响应时间≤5ms。
- 负载测试：带载连续运行 24 小时，脉冲信号无漂移、无丢脉冲，温升正常。
- 抗干扰测试：模拟工业电磁环境，脉冲输出稳定，无异常触发或信号畸变。
- 包装出库：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签，附完整测试报告。
