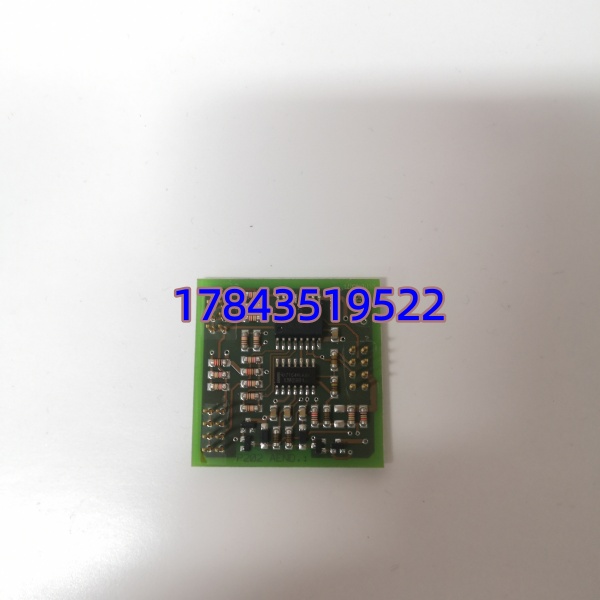

ABB XVC767AE102 | 高频控制板 工业自动化信号处理板

描述

关键技术规格

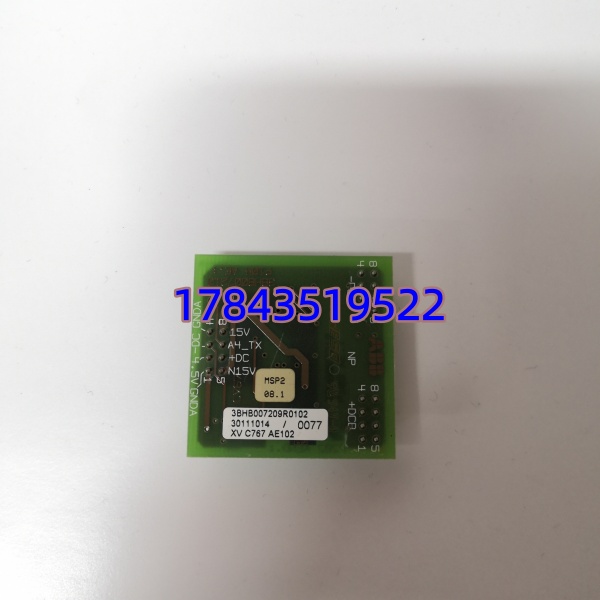

• 型号：XVC767AE102（3BHB007209R0102）
• 功能定位：IGBT 主控板，驱动单元控制中枢
• 工作电压：220V AC
• 输出频率：50kHz（范围 20kHz–60kHz）
• 控制方式：PWM 脉冲调制，死区时间可调
• 保护功能：过流、过压、欠压、过热保护
• 通信接口：支持 MPI、PROFIBUS、工业以太网
• 工作温度：0℃ ~ 60℃
• 安装方式：机架插槽安装
• 防护等级：IP20
• 认证：CE、UL 工业安全认证

产品深度介绍

ABB XVC767AE102（3BHB007209R0102）是工业驱动系统的核心控制板卡，主要用于高频感应加热、变频驱动等场景的电流监测与功率控制。

板卡集成控制电源、脉冲生成、保护逻辑与信号接口电路，采用 SG3525A 芯片生成 PWM 脉冲，驱动 IGBT 全桥逆变单元。可实时监测主回路电流，提供过流、短路保护，适配 20kHz–60kHz 高频工况，广泛应用于工业加热、电机驱动及电源变换设备

应用场景与行业案例

工程痛点

高频工业设备（如感应加热炉、中频电源）运行时电流波动大、易过流烧毁器件，且电磁干扰强，普通控制板稳定性差、保护响应慢。

典型应用场景

1. 金属加工 – 高频感应加热设备控制加热线圈电流与频率，适配淬火、焊接、熔炼工况，保障加热均匀与设备安全。
2. 工业电源 – 中频 / 高频电源系统作为主控板监测输出电流，稳定电压 / 频率，保护功率器件免受过流冲击。
3. 变频驱动 – 大功率电机调速监测驱动单元输出电流，配合矢量控制实现电机平稳启停与过载保护。
4. 冶金行业 – 熔炼炉 / 热处理炉控制适配高温、强电磁干扰环境，长期稳定控制炉体加热功率。

真实案例

某机械加工厂高频淬火设备改造2025 年，广东某机械厂 150kW 高频淬火设备频繁烧 IGBT，原控制板保护迟钝、抗干扰差。更换为 XVC767AE102 控制板后，电流监测响应提速 40%，过流保护动作时间＜10μs，有效抑制浪涌电流。连续运行 8 个月无故障，维护成本降低 60%，淬火产品合格率提升至 99.8%。

核心卖点与差异化

• 高频适配：50kHz 标准输出，覆盖 20–60kHz 工况，适配感应加热 / 高频电源
• 精密监测：实时电流采样，过流保护响应＜10μs，避免器件烧毁
• 抗扰设计：工业级 PCB 布局，强电磁环境下信号稳定，无误触发
• 集成保护：过流 / 过压 / 过热 / 短路四重保护，降低故障停机风险
• 原厂兼容：适配 ABB 驱动系统，直接替换同型号，无需额外调试
