ABB XVC517AE10 3BHB004744R0010 | 高压变频门极驱动单元

• 描述

描述

关键技术规格

表格

参数项	规格说明
完整型号	XVC517AE10 3BHB004744R0010
产品名称	中压变频门极驱动单元（MV-GDR）
供电电压	24V DC（±10%）
驱动对象	中压 IGBT 功率模块
保护功能	过流、过压、欠压、短路保护
绝缘等级	强化隔离设计，高低压回路分离
工作温度	-20℃ ~ +70℃
储存温度	-40℃ ~ +85℃
防护等级	IP20（裸板）
尺寸（宽 × 长 × 厚）	110×230×34 mm
重量	约 0.35 kg
安装方式	机柜插槽固定，背板对接

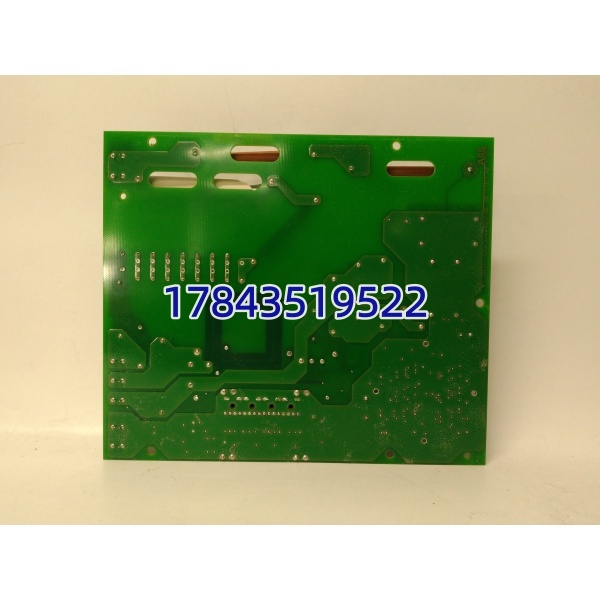

ABB XVC517AE10 3BHB004744R0010

产品深度介绍

ABB XVC517AE10 3BHB004744R0010 是中压变频系统专用门极驱动单元，作为功率器件与控制系统的核心接口，负责接收控制信号并驱动 IGBT 导通 / 关断，同时实时监测功率器件状态，提供多重故障保护。

板卡采用工业级 PCB 材质，集成隔离变压器、驱动芯片及保护电路，具备强抗电磁干扰能力，适配中压变频柜内复杂电气环境。模块化设计支持直接替换，无需修改系统接线与程序，是老旧中压变频设备维保的核心备件。

ABB XVC517AE10 3BHB004744R0010

应用场景与工程痛点

中压变频系统长期运行后，门极驱动板易出现电容老化、驱动芯片损坏，导致 IGBT 触发异常、变频器报故障停机。整套变频设备改造投入大、停机周期长，同型号原装板卡替换是快速恢复生产的最优解。

典型应用场景

1. 电力行业电厂引风机、送风机、循环水泵中压变频驱动控制，适配 6kV/10kV 高压工况。
2. 冶金行业轧钢机、高炉鼓风机中压变频系统，适配粉尘大、振动强的恶劣环境。
3. 水泥建材窑炉主风机、磨煤机中压变频控制柜，保障长期连续运行稳定性。
4. 石油化工大型压缩机、泵类负载中压变频驱动，满足防爆、耐腐蚀工况要求。

真实案例

某大型钢铁厂高炉鼓风机 6kV 中压变频器突发停机，排查确定 XVC517AE10 驱动板老化故障。原厂订货周期 8 周，高炉停机每日损失超百万。更换同型号 3BHB004744R0010 原装板卡，直接对接原有插槽与接线，1 小时完成更换调试，变频器恢复正常运行，避免了巨额停产损失。

质量检测 SOP 透明化流程

1. 入库验收检测核对原厂序列号、出厂合格证，检查板面无腐蚀、无划痕、无维修焊补痕迹，金手指无氧化磨损，元件焊点饱满无虚焊。
2. 上机功能测试接入 ABB 中压变频专用测试台，通电自检；测试 IGBT 驱动信号输出、故障保护触发功能；24 小时带载老化测试，记录板卡温升、信号稳定性及运行状态。
3. 电气参数测试用 Fluke 115 检测供电回路通断，500V 摇表测试绝缘电阻（>10MΩ），万用表检测驱动信号输出幅值，确保参数达标。
4. 固件与配置验证记录板卡硬件版本，备份原厂默认保护参数配置，留存实拍资料，方便客户核对适配性。
5. 最终质检与包装质检员复检签字，防静电袋独立封装，搭配气泡膜加固包装，粘贴 QC 合格标签，附带检测报告与适配说明。

技术避坑指南

1. 硬件版本不匹配XVC517 系列存在 AE02、AE10 等多个硬件版本，版本不兼容会导致驱动信号时序异常、变频器报错。更换前务必核对旧板型号与硬件版本丝印。
2. 金手指接触不良变频柜内潮湿、粉尘堆积易造成金手指氧化，导致驱动信号接触不良、IGBT 误触发。安装前用专用清洁棉擦拭金手指，确保对接导通稳定。
3. 供电电源不稳24V 供电电压波动过大（超过 ±10%），会导致驱动板工作异常、保护误触发。更换前检查柜内 24V 电源稳定性，必要时更换电源模块。
4. 静电损坏驱动芯片板卡集成精密驱动芯片，拆装时未做防静电措施，静电易击穿芯片导致板卡报废。操作时必须佩戴防静电手环，在防静电垫上作业。
5. 柜内散热不良变频柜内风道堵塞、粉尘堆积会导致温度过高，加速板卡元件老化。更换后同步清理柜内粉尘、检查散热风扇运行状态，保障散热良好。
