描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | XO08R2 |
| 继电器类型 | 插入式中间继电器 |
| 触点形式 | 8 对转换触点 (8 Change-over Contacts)， 即 3 个“先断后合”的转换触点组 (3 PDT) |
| 触点容量 | 通常为 6-8 A @ 250V AC / 30V DC (电阻性负载)， 具体需以手册为准 |
| 线圈电压 | 常见规格为 24 V DC (另有 110V AC, 220V AC, 12V DC, 48V DC, 110V DC, 220V DC 等多种可选， 采购时需指定) |
| 线圈功耗 | 直流线圈约 1-2 W， 交流线圈约 2-3 VA |
| 机械寿命 | 通常 ≥ 10 x 10⁶ 次操作 |
| 电气寿命 | 取决于负载， 通常 ≥ 0.1 x 10⁶ 次 (额定负载下) |
| 动作时间 | ≤ 15 ms |
| 释放时间 | ≤ 10 ms |
| 绝缘电压 | 线圈与触点间 ≥ 2.5 kV |
| 安装方式 | 标准 35mm DIN 导轨安装 (通过适配底座) |
| 接线方式 | 通过可插拔的接线底座 (如 ABB CR-系列底座)， 采用螺丝压接 |
| 防护等级 | IP20 (安装于控制柜内) |
| 指示灯 | 多数型号带机械位置指示器 (红色指示杆)， 部分带 LED 线圈通电指示灯 |
| 认证 | 符合 IEC/EN 60947-5-1, UL 508 等标准 |

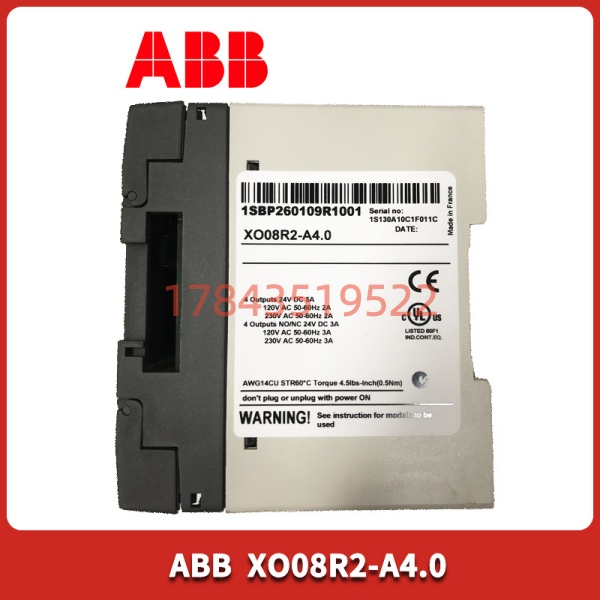

产品深度介绍
ABB XO08R2 是 CR-M 系列中的一款多功能、高密度中间继电器。它采用经典的“继电器本体 + 可插拔底座”的模块化设计，核心是一个拥有 8 对高可靠性银合金转换触点的电磁继电器。其核心功能是在自动化控制系统中，充当 PLC/DCS 数字量输出 (DO) 模块与现场执行机构（如接触器、电磁阀、指示灯）之间的“桥梁”，实现控制信号的电气隔离、电平转换、功率放大和多路分配。
它的核心价值在于“灵活性”、“可靠性”和“经济性”。模块化设计使得继电器本体在损坏时可以快速更换，无需重新接线，极大缩短了维护时间。8 对转换触点提供了丰富的接线可能性，可以灵活实现常开、常闭、自锁、互锁等各种逻辑。虽然技术原理传统，但其机械结构坚固，触点材料耐用，在严苛的工业环境下（如振动、温度变化）表现出比固态继电器更稳定可靠的特性，是构建高可靠、易维护控制回路的基石元件。
安装与接线指南
目标：指导电气技术人员在 15 分钟内，正确、安全地完成一个 ABB XO08R2 继电器（含底座）的安装、接线和功能测试。
阶段一：准备工作 (预计耗时：5分钟)
⚠️ 安全第一：
- 断电：确认待安装的继电器回路电源已完全断开，并执行上锁挂牌 (LOTO) 程序。
- 验证：使用万用表电压档测量底座接线端子，确认无电。
工具与物料准备：
- 合适的十字螺丝刀
- 剥线钳
- 线号管或打号机
- 万用表
- 标签纸
型号与图纸确认：
- 核对继电器本体标签上的完整型号 XO08R2 及线圈电压 (例如 24V DC)。线圈电压错误是导致继电器烧毁的最常见原因！
- 核对底座型号是否与继电器匹配 (通常为 CR 系列 8-11 针底座)。
- 阅读电气原理图，明确此继电器的功能 (例如：控制电机接触器线圈)、线圈控制电源、以及每对触点的用途。
阶段二：安装底座与接线 (预计耗时：8分钟)
步骤：
- 安装底座：将继电器底座卡在 35mm DIN 导轨上，听到“咔哒”声表示锁定。
- 线圈电源接线 (A1, A2)：
- 根据图纸，将控制电源的正极 (如 24V+) 接至底座的 A1 端子。
- 将控制电源的负极 (0V) 接至底座的 A2 端子。
- 用万用表确认电源电压与继电器线圈电压铭牌完全一致。
- 触点接线 (以第一组转换触点 13-14-15 为例)：
- 公共端 (端子 15)：接入来自电源或负载的公共线。
- 常闭触点 (端子 16)：当线圈未通电时，15-16 导通。接入需要“失电导通”的回路。
- 常开触点 (端子 18)：当线圈通电时，15-18 导通。接入需要“得电导通”的回路。
- 注意：XO08R2 的触点编号遵循标准。请根据底座上的标识和原理图，依次连接其他触点组 (如 25-26-28, 35-36-38…)。
- 处理线头：确保线头剥线长度合适，完全插入端子孔，并拧紧螺丝。套好线号管。
接线自检清单：
- [ ] 线圈电压接线正确 (A1, A2)。
- [ ] 每对触点的公共端、常开、常闭端子接线与原理图一致。
- [ ] 所有端子螺丝已拧紧，无铜丝外露。
- [ ] 线号标识清晰、正确。
阶段三：安装继电器本体与功能测试 (预计耗时：2分钟)
步骤：
- 安装继电器本体：
- 手持继电器本体 XO08R2，对准底座上的导槽和卡扣。
- 用力、平稳地垂直向下按压，直到听到清晰的“咔哒”锁扣声，同时观察本体与底座之间应无可见缝隙。
- 上电前目视检查：检查是否有工具、线头等异物遗留在继电器或底座周围。
- 上电测试：
- 闭合控制回路的电源开关。
- 观察与监听：应能听到继电器线圈吸合的轻微“咔哒”声。同时，继电器顶部的红色机械指示器会弹出，表示继电器处于动作状态。
- 万用表验证：
- 测量常开触点 (如 15-18)：应导通 (电阻接近 0Ω)。
- 测量常闭触点 (如 15-16)：应断开 (电阻无穷大)。
- 断电验证：断开控制电源。应再次听到释放声，红色指示器缩回。此时常开触点应断开，常闭触点应导通。
最终验证与记录：
- 模拟实际控制信号，让继电器动作几次，观察其动作是否干脆、无卡滞。
- 在继电器本体或附近粘贴标签，注明其功能 (如“K1 – 泵启停”)。
⚠️ 如遇问题：
- 无动作，无声音：检查线圈电源是否接通，电压是否正确，A1/A2 接线是否牢固。
- 有声音，但触点状态不对：检查触点接线是否正确，或怀疑触点已机械损坏（需更换）。
- 线圈发烫或有异味：立即断电！线圈电压错误或线圈短路。
