描述
产品详情

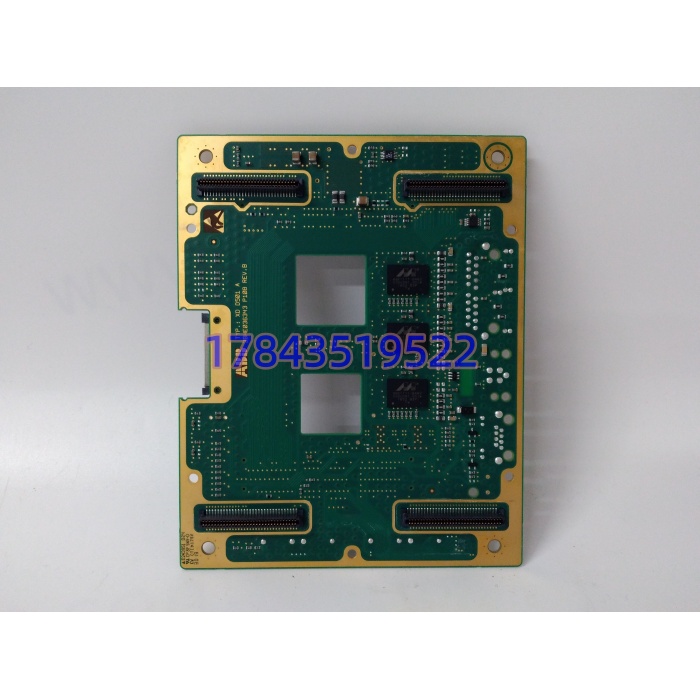

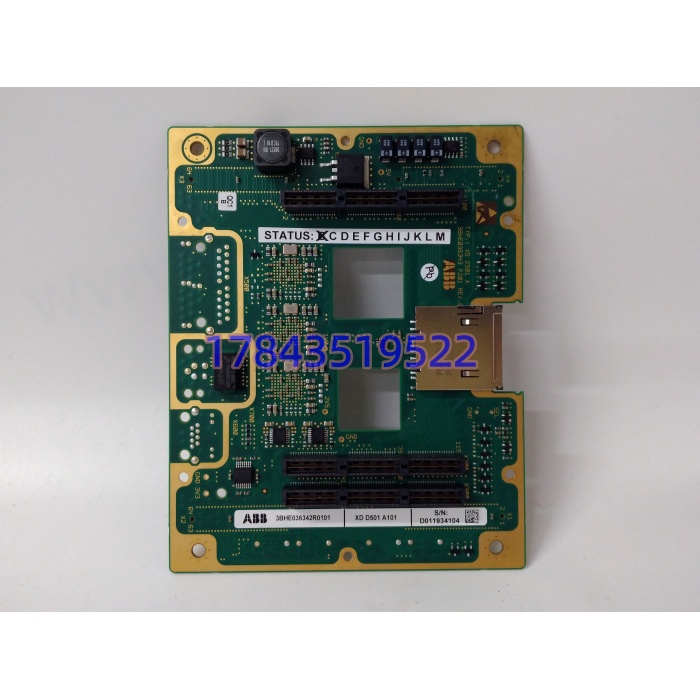

・型号：XDD501A101（物料号 3BHE036342R0101）・品牌：ABB・系列：AC800‑PEC 发电机励磁系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 完整物料编号 | 3BHE036342R0101，板卡型号 XDD501A101 |
| 板卡供电 | 子架背板 24VDC 供电，功耗参考原厂手册 |
| 通道构成 | 模拟输入 AI、数字输入 DI、数字输出 DO 混合通道，通道数量以原厂图纸为准 |
| 电气隔离 | 控制侧与现场信号侧电气隔离，隔离等级查阅硬件手册 |
| 适配系统 | ABB AC800‑PEC 发电机励磁控制器子架 |
| 对外接口 | 背板连接器、前侧状态 LED 指示灯、外部信号端子排 |
| 冷却方式 | 控制柜自然对流散热，无板载风扇 |
| 工作温度 | -20℃ ~ +70℃，高温工况建议降额运行 |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，仅限控制柜柜内安装 |
| 安装形式 | 励磁控制子架插槽直插锁紧 |
| 固件要求 | 励磁系统专用板卡固件，需和 CPU 固件版本匹配 |
产品介绍
XDD501A101（3BHE036342R0101）属于 AC800‑PEC 励磁平台专用混合信号接口板，安装在励磁控制子架插槽。一方面采集功率柜的风机状态、整流桥温度、励磁电流电压反馈等信号送入主控；另一方面接收 CPU 调节指令输出开关控制信号，完成主控与励磁功率单元之间信号中转。
坦白讲，AC800‑PEC 平台多款 I/O 板外形接近，但固件、通道定义不一样，不能直接互换。现场功率柜侧的浪涌、接地故障，很容易打坏该板的输入输出通道。该硬件已经步入生命周期末期，原厂订货周期很长，存量火电机组、水电机组备件主要依靠全新库存、拆机备件；板卡固件版本必须与整套励磁 CPU 固件保持一致，版本错配会出现通道不识别、信号读数异常。
应用场景与行业案例
痛点切入：我在现场遇到过，励磁主控没有重大故障报警，但是功率柜冷却风机状态反馈丢失，部分模拟量测点跳变。排查现场传感器、二次接线全部正常，最后定位 XDD501A101 板卡部分通道损坏。很多检修人员优先查主控 CPU、脉冲驱动板，经常忽略这块混合 I/O 接口板；通道局部损坏不会直接触发系统重大跳闸报警，隐性故障很难排查。
典型场景
- 火电机组发电机励磁系统：AC800‑PEC 励磁柜子架，采集功率柜温度、风机、整流桥状态信号，输出功率单元控制指令。
- 水电发电机组励磁控制柜：存量 ABB 励磁改造维保项目，整套信号接口必须匹配 XDD501A101 物料号。
- 同步调相机励磁系统：接收现场大量开关量、模拟量反馈，参与励磁系统逻辑联锁判断。
- 工业大型同步电机励磁装置：AC800‑PEC 平台，完成功率单元状态采集与联锁控制。
真实案例某 300MW 火电机组励磁系统，XDD501A101 板卡受功率柜侧浪涌冲击，部分 DI 通道失效，风机故障信号无法上传，系统无严重跳闸告警。现场拿了一块同平台别的型号拆机 I/O 板上机，硬件可以插装，但固件不兼容，大量通道识别异常。更换完整物料号 3BHE036342R0101 库存备件，刷写匹配版本固件，完成全部信号点静态校验，励磁系统全部测点恢复正常。事后大修作业增加 I/O 板卡全部通道校验步骤，同时备份励磁整套工程与固件包。
