ABB UNITROL 1010 3BHE035301R1002 | 数字式自动电压调节器

描述

关键技术规格

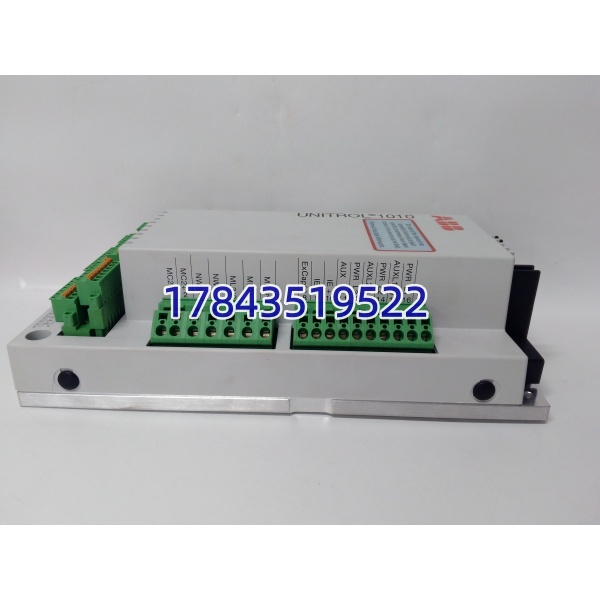

ABB UNITROL 1010 3BHE035301R1002 UNS 0121A-Z,V1 UN1010-0001

产品深度介绍

ABB UNITROL 1010 是面向中小型同步发电机的高性能数字式励磁控制器。它集成了先进的微处理器与 IGBT 功率拓扑，专为 1~50 兆瓦级发电机组提供稳定、精准的励磁调节。核心优势在于SIL2 安全等级与毫秒级冗余切换能力，确保关键发电设备连续运行。产品采用紧凑型模块化设计，支持无刷与静态两种励磁拓扑，通过 CMT1000 软件实现便捷组态。宽温工作范围与强抗干扰能力，使其能在电厂、化工、海上平台等严苛工业环境中长期稳定运行。

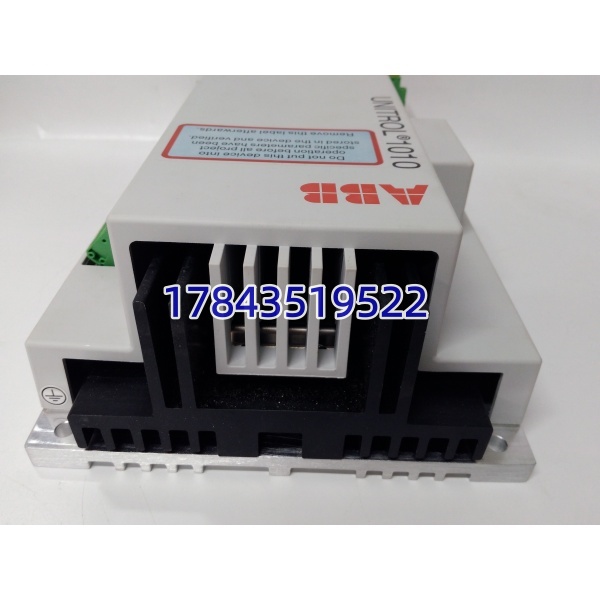

ABB UNITROL 1010 3BHE035301R1002 UNS 0121A-Z,V1 UN1010-0001

应用场景与行业案例

工程痛点

中小型自备电厂、化工及油气平台的发电机组，常面临电网波动、负载突变及环境恶劣等挑战。传统模拟式 AVR 调节精度差、保护功能单一，易导致电压不稳、并联失败甚至机组损坏。UNITROL 1010 通过数字化控制与多重保护，从根源解决此类励磁失控风险。

典型应用场景

1. 自备电厂 / 热电联产用于燃气轮机、柴油发电机组，稳定输出电压与无功功率，满足厂区内部负荷与并网要求。
2. 石油化工 / 海上平台为易燃易爆环境中的发电机组提供 SIL2 级安全励磁控制，适应高湿、高盐雾、强振动工况。
3. 小型水电站适配水轮发电机组，实现水头变化下的电压稳定控制，支持孤网与并网运行模式。
4. 船舶 / 海洋工程满足船级社规范，为船舶主辅机提供可靠励磁，适应摇摆、倾斜及电网冲击环境。

真实案例

某海上石油平台的 3 台 10MW 燃气机组，原用模拟 AVR，并联运行时无功分配不均，多次出现甩负荷失磁。平台环境恶劣，维护困难，停机损失巨大。升级为 ABB UNITROL 1010 后，±0.2% 高精度调节与先进负荷分配算法彻底解决了无功环流问题。SIL2 认证与冗余配置，使励磁系统连续 3 年无故障运行，为平台安全生产提供了核心保障。

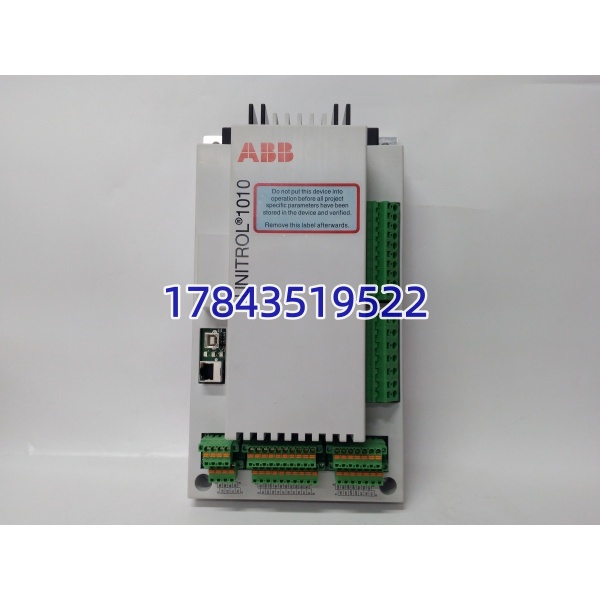

ABB UNITROL 1010 3BHE035301R1002 UNS 0121A-Z,V1 UN1010-0001

入库质检与上机测试流程

1. 入库验收检测核对 ABB 原厂序列号（3BHE035301R1002）与标签；检查铝制散热底座无变形，所有弹簧端子无氧化；核验固件版本 V1（UNS 0121A-Z,V1）。
2. 外观与结构检查检查外壳无划痕，以太网、USB 接口防尘盖完好；确认配件（安装支架、接线说明）齐全。
3. 电气性能测试接入双路电源，测试自适应切换功能；输出 10A 额定励磁电流，校验线性度与稳定性；模拟过励、欠励、失磁故障，验证保护动作准确。
4. 通信与冗余测试通过 CMT1000 软件读写参数，验证以太网 / USB 通讯正常；搭建 1+1 冗余测试平台，验证 < 5ms 无扰切换。
5. 环境适配测试进行高低温循环测试，确保在 – 25°C~+70°C 范围内功能正常。

备件替换避坑指南

1. ❗ 严格核对完整型号与版本本型号为 UN1010-0001 (V1)，硬件为 3BHE035301R1002。UNITROL 1010 与 1020 外观相似但功率不同（10A vs 20A），不可互换。固件版本不兼容会导致无法启动。
2. ❗ 替换前务必备份参数使用 CMT1000 软件 完整备份原装置参数。新装置上电后直接导入，避免手动输入错误导致电压失控或保护误动。
3. ❗ 励磁电流规格匹配本型号为 10A 级。若原机为 1010（10A），不可直接替换为 1020（20A），需重新整定保护定值，否则会烧毁励磁绕组。
4. ❗ 注意接地与屏蔽规范电压、电流采样线必须使用屏蔽双绞线，屏蔽层单端接地。严禁与动力电缆同槽敷设，否则会引入干扰导致调节震荡。
5. ❗ 冗余系统同步检查冗余更换时，必须确保主备机固件版本完全一致。更换后执行同步校验，避免因版本差异导致切换失败。
