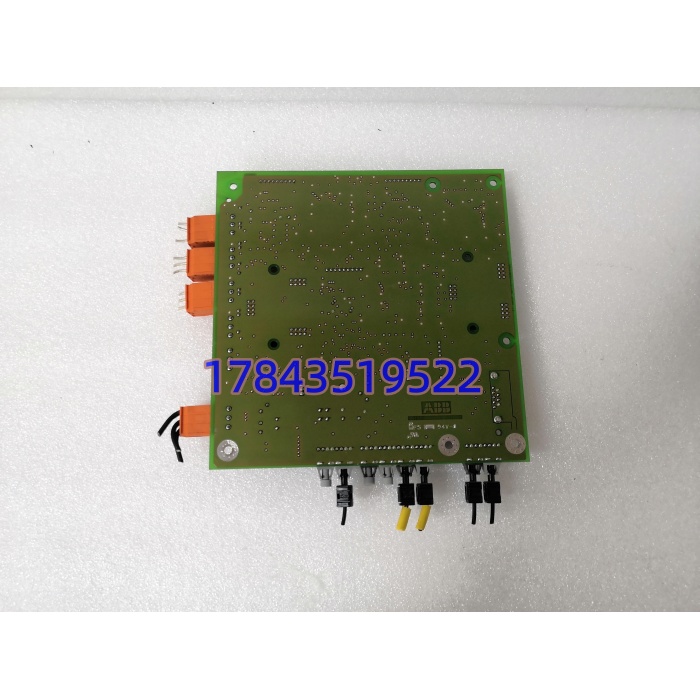

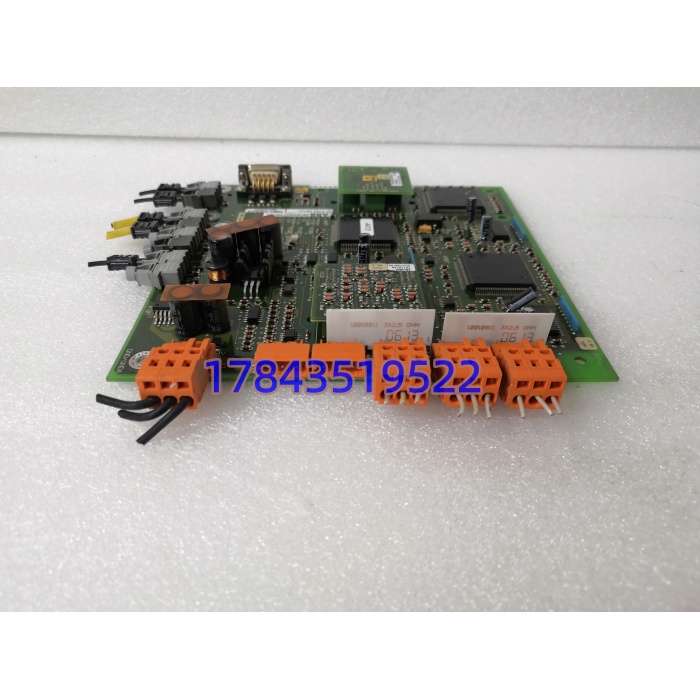

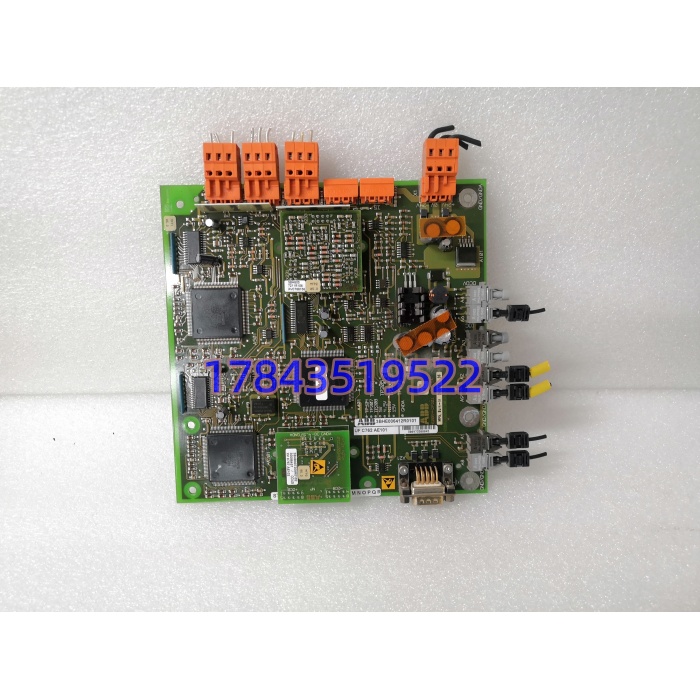

ABB UFC762AE101 | 3BHE006412R0101 CVMI 励磁接口板

描述

关键技术规格

• 型号：UFC762AE101
• 订货号：3BHE006412R0101
• 接口类型：CVMI（控制与电压测量接口）
• 电源：24V DC，最大 1.2A
• 通信：冗余 RS485×2（9 针 D-sub）
• 隔离：总线与背板间 500V 隔离
• 工作温度：-40°C ~ +70°C
• 防护等级：IP20
• 尺寸：140 × 85 × 23 mm
• 重量：约 200 g
• 安全等级：SIL 2（IEC 61508）
• 兼容系统：AC800M、800xA、Symphony Plus

产品深度介绍

ABB UFC762AE101（3BHE006412R0101）是 ABB 专为电力励磁与大功率传动系统设计的 CVMI 接口板，核心用于同步发电机励磁电流调节、电压精准测量与闭环控制，同时实现驱动系统与上位 DCS/PLC 的信号隔离与双向通信。作为 UNITROL 励磁系统与 AC800M/800xA 平台的关键接口，它承担控制指令解析、励磁状态反馈、故障监测保护等任务，保障发电机并网稳定与电能质量合格。

采用工业级强化设计，具备高隔离、强抗干扰、宽温运行特性；冗余 RS485 支持热插拔与 1:1 冗余，满足电力、冶金等高可靠连续运行场景需求。

应用场景与行业案例

工程痛点描述

发电机励磁系统一旦失控，会直接导致电压波动、并网失败甚至机组跳闸，每一次非计划停机损失都极高。尤其火电、水电、冶金自备电厂，对励磁控制的稳定性、响应速度、冗余能力要求近乎苛刻。

典型应用场景

1. 电力行业 – 火电 / 水电发电机励磁适配 UNITROL 系列励磁系统，精准调节励磁电流、稳定机端电压，保障 50MW~1000MW 机组安全并网与稳定运行。
2. 冶金行业 – 自备电厂发电机控制适配钢厂、铝厂自备电站，抗工业强电磁干扰，保障轧线、冶炼负荷波动下励磁系统稳定。
3. 工业传动 – 中高压变频驱动接口用于 ACS8000 系列高压变频器、MVD 软启动器，实现驱动与上位系统的信号隔离、状态监测与指令交互。
4. 新能源 – 风电 / 光伏并网励磁调节适配并网变流器励磁控制，满足电网低电压穿越、无功调节要求，保障并网稳定性。

真实案例

案例：某水电厂励磁接口板老化更换去年 12 月，西南某 200MW 水电厂 #2 机组励磁系统频繁报 “电压测量异常”，经排查为 UFC762AE101 接口板老化、信号漂移。原厂订货周期 4 周，冬季枯水期停机每日损失超 30 万。

我们提供全新原装模块，48 小时送达并完成测试。现场工程师核对固件版本、备份 DIP 配置后上机，一次通电成功，电压测量精度恢复至 ±0.1%，励磁系统稳定无报警，机组顺利并网。

事后电厂将该型号列为励磁系统关键备件，避免冬季故障被动。
