描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整零件编码 | UFC760BE43 / 3BHE004573R0043 |
| 适配设备 | ABB ACS800 大功率高压变频器柜体 |
| 隔离耐压 | 高低压回路 3000V AC 电气隔离 |
| 供电输入 | DC 24V，波动区间 19.2~30V DC |
| 整机功耗 | 约 4.5W |
| 监测通道 | 多路直流母线电压、功率单元温度、输出电流采集回路 |
| 驱动输出 | 多路独立 IGBT 门极触发信号通道 |
| 硬件保护 | 硬件级过流、过温、直流欠压，响应速度＜2μs |
| 通讯接口 | 内部光纤 / 并行总线，与主控控制板数据交互 |
| 工作温度 | -20 ℃ ~ +70 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%–95%，无冷凝水汽 |
| 抗振动标准 | 10~2000Hz，5g 持续振动 |
| 防护等级 | IP20（变频器机柜内部安装） |
| 合规标准 | IEC 61800-7 变频安全标准、CE 工业认证 |
| 整机净重 | 约 0.41 kg |
产品深度介绍

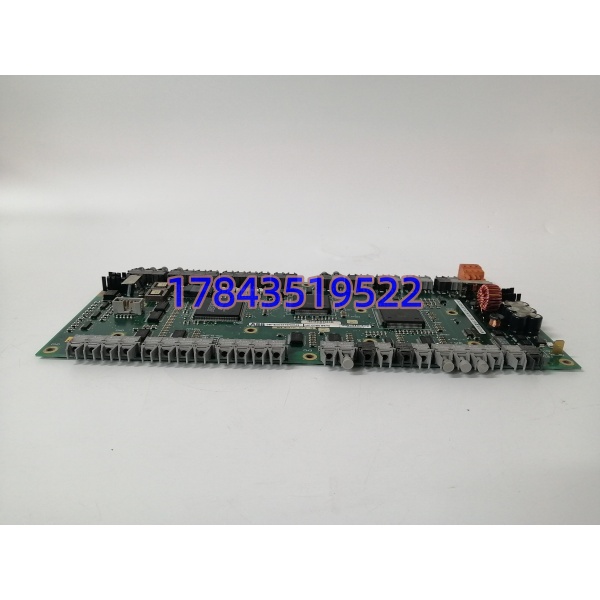

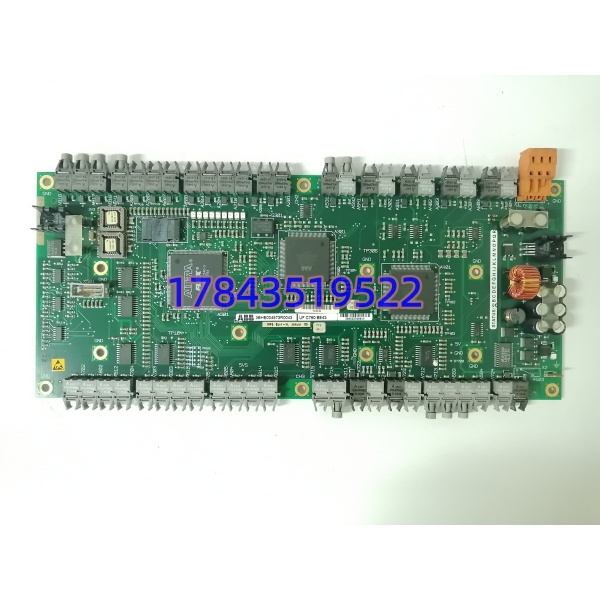

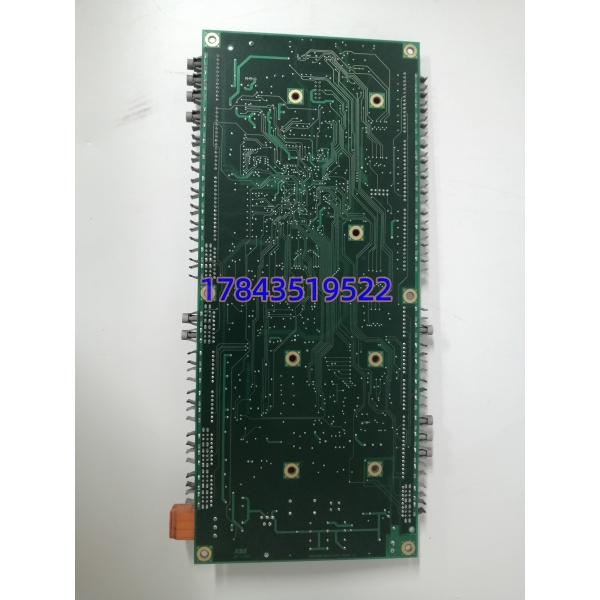

ABB UFC760BE43 3BHE004573R0043 是 ACS800 大功率高压变频柜体专用主回路隔离接口板，作为低压主控单元与高压功率单元之间的信号中转核心，承担强弱电隔离、功率回路状态采集、IGBT 驱动信号分发三大核心作用。板卡内置高压隔离电路，隔绝功率侧浪涌、短路冲击，避免高压故障传导至低压主控造成整机停机；实时采集母线电压、IGBT 模块温度、输出负载电流，一旦参数超出阈值，硬件电路会瞬间封锁驱动脉冲，防止功率管击穿烧毁。模块化插装设计，更换无需拆解高压功率单元，多用于电厂引风机、钢厂主传动、化工大型压缩机存量 ACS800 变频设备备件替换、传动系统技改场景。
应用场景与行业案例
工程痛点描述电厂、冶金、化工在用 ACS800 高压变频服役周期普遍超 10 年，原厂 UFC760BE43 订货周期 2–3 个月。接口板老化后会出现 IGBT 驱动丢失、温度采集失效、变频频繁报过温过流故障，风机、压缩机直接跳停，整条生产线失去动力；若混用 BE41/BE42 其他后缀板卡，通道定义、隔离电路不匹配，上机直接功率单元短路炸管。
典型应用场景
- 火力发电厂 – 锅炉引风机、一次风机高压变频大功率风机调速驱动，24 小时连续运行，硬件快速保护避免风机失速、变频柜体功率模块烧毁。
- 冶金钢厂 – 轧机主传动、高炉除尘风机变频车间粉尘大、大功率变频器强电磁干扰，高压隔离设计屏蔽传动侧干扰信号。
- 石油炼化 – 大型加氢、重整压缩机变频驱动防爆厂区大功率负载，实时监测功率单元温升，杜绝高温引发防爆安全隐患。
- 水泥建材生产线 – 窑炉主风机、原料磨大功率变频长周期连续调速，多路温度采集提前预警 IGBT 老化，降低非计划停机频次。
- 水处理大型泵站 – 大流量取水、送水泵高压变频无人值守泵房稳定采集母线与模块状态，远程上传故障报警至中控系统。
真实现场案例今年上半年，北方某自备电厂 2# 锅炉引风机 ACS800 变频 UFC760BE43 接口板故障，机组持续报功率单元过温，风机被迫降频运行，锅炉燃烧工况不稳定，环保排放指标超标。原厂备件交货周期 75 天，运维紧急调取 3BHE004573R0043 全新原装现货，更换前完整记录板卡端子接线、温度采集通道编号、驱动跳线位置。短时停机完成插拔更换，上电后所有电压、温度信号采集正常，IGBT 驱动脉冲输出稳定，风机恢复满负荷稳定运行。项目结束后电厂储备 2 块同款 UFC760BE43，纳入锅炉风机变频一级常备备件清单。
