描述
产品深度介绍

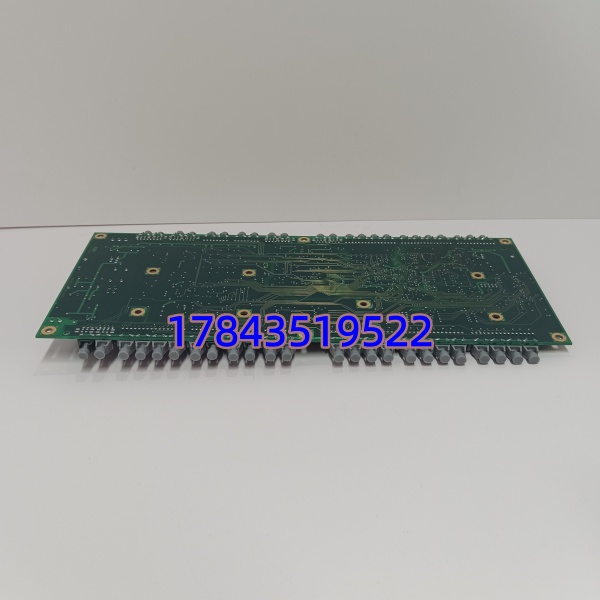

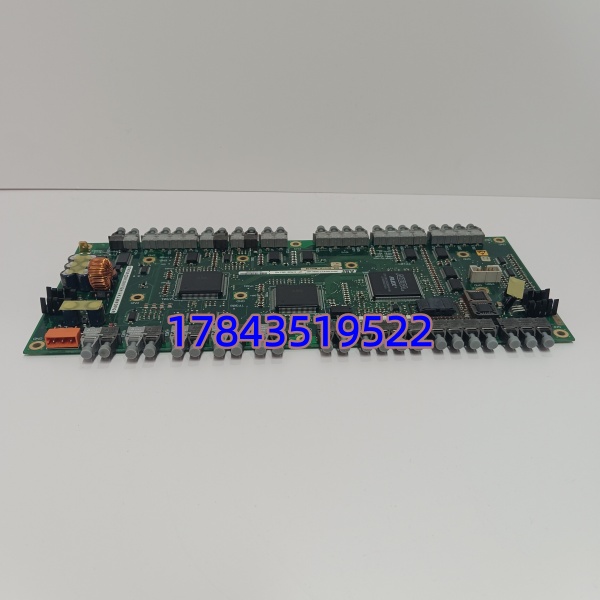

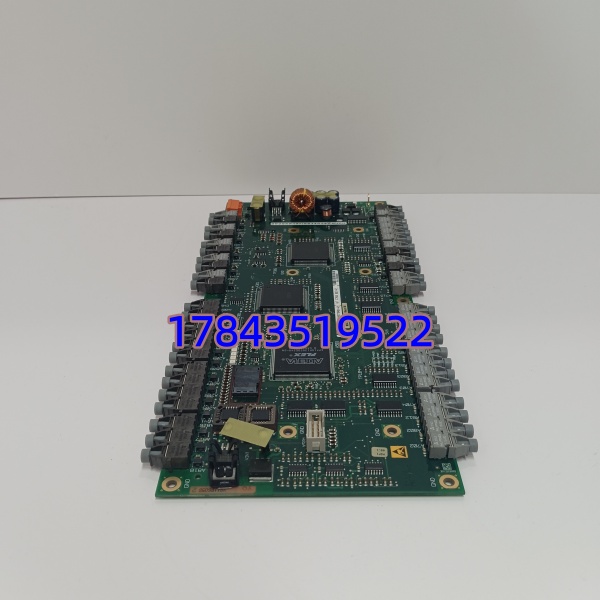

ABB UFC760BE142（3BHE004573R0142）是 AC 800M DCS 系统的核心控制器模块，作为系统的运算中枢，负责执行控制逻辑、处理 I/O 信号及通讯管理。该模块采用 32 位 RISC 架构处理器，运算速度快，搭载大容量内存与闪存，可满足复杂过程控制的运算需求。支持冗余配置，可实现无扰动切换，保障连续生产不中断，广泛应用于电力、石化、水处理等关键流程工业。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 订货号 | UFC760BE142 / 3BHE004573R0142 |
| 处理器 | 32 位 RISC，800 MHz |
| 内存 | 2 GB RAM，16 GB 闪存 |
| 支持协议 | Modbus TCP、Profibus DP、Ethernet/IP |
| 工作电压 | 24 V DC ±15% |
| 工作温度 | -10°C ~ 60°C |
| 尺寸 | 220 mm × 180 mm × 100 mm |
| 安装方式 | DIN 导轨 / 机架插槽 |
| 防护等级 | IP20 |
| 冗余支持 | 支持（双机热备） |
见问题解答
Q1：这个模块支持热插拔吗？
A：不支持热插拔。UFC760BE142 是核心 CPU 模块，必须断电更换。强行热插拔易导致背板损坏、模块烧毁，甚至系统失控引发事故。若需不停机维护，建议配置双机冗余，可在线切换更换。
Q2：UFC760BE142 和其他 AC800M CPU 有什么区别？
A：同系列不同定位，核心差异在性能与冗余：
- UFC760BE142：高端 CPU，2GB 内存，支持冗余，适合大型 DCS
- PM864AK01：标准 CPU，16MB 内存，不支持冗余，中小型系统
- PM866：升级款，更大内存，冗余性能更强不可直接替换，更换需重新编译程序并核对固件。
Q3：更换后程序会丢失吗？需要重新编程吗？
A：相同型号直接替换，程序不会丢失。模块上电后会自动从 CF 卡或网络加载程序，无需重编。若升级型号，需核对固件兼容性，重新下载程序即可，工作量约 30 分钟。建议每月备份程序，更换前务必导出最新程序。
Q4：质保多久？是全新原装吗？
A：提供12 个月质保（非人为损坏）。产品为全新原装，来自 ABB 授权渠道，可提供原厂装箱单、序列号（可官方查询）、未拆封防静电袋。拒绝翻新件，发货前全功能测试，附测试报告。
Q5：固件版本不匹配会有什么问题？
A：固件不匹配会导致通讯超时、程序下载失败、系统报警。曾遇案例：工程师换新版模块后，PLC 持续报通讯错误，排查两天发现固件从 V2.8 升至 V3.1，协议不兼容。避坑：更换前记录原固件版本，采购时明确版本范围，不符则刷新固件。
质量控制流程
- 入库验收：核验原厂装箱单、序列号防伪查询，检查外观无腐蚀划痕，核对说明书、合格证等附件。
- 上机测试：在 ABB AC800M 原厂机架测试，通电自检、Modbus/Profibus 通讯测试、I/O 全量程模拟、24 小时负载运行测试，生成测试报告。
- 电气检测：500V 摇表测绝缘电阻＞10MΩ，接地连续性测试、耐压测试合格。
- 固件验证：读取并记录固件版本，备份配置文件与跳线照片。
- 包装发货：质检员签字确认，防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签，可提供测试视频 / 照片核对。
