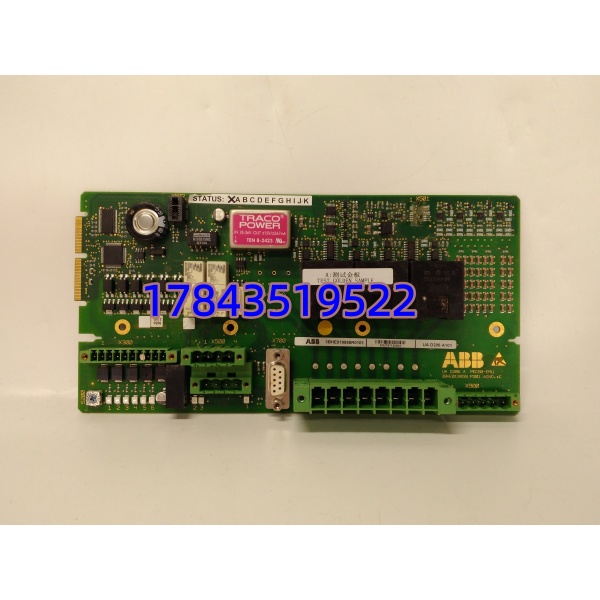

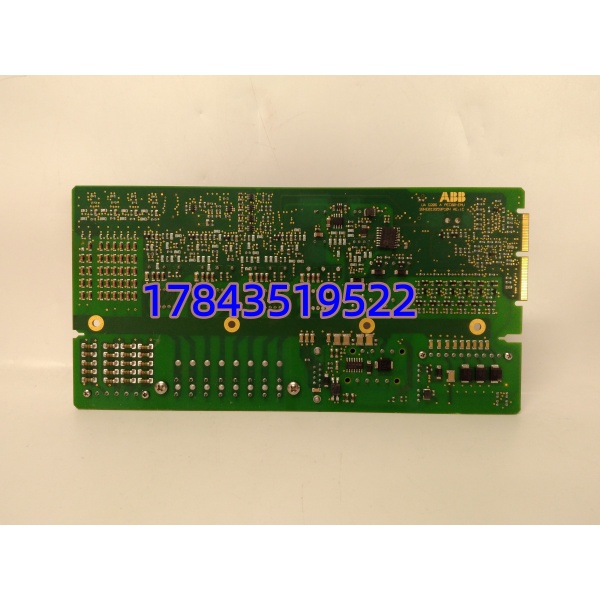

ABB UAD206A101 3BHE019958R0101 | UNITROL6000 接口主控板

描述

产品详情

・总成型号：UAD206A101

・总成物料码：3BHE019958R0101

・PCB 基板编码：3BHE019959P201

・品牌：ABB

・适配系列：UNITROL 6000 励磁、LCI 大型同步电机变频装置

规格参数

1. 供电规格：机柜背板 24VDC 控制电源，整机功耗约 6.2W
2. 通讯接口：双路 ST 光纤收发通道，用于和功率单元脉冲交互
3. 模拟采集通道：多路隔离电压 / 电流采样回路，接入机端 PT、转子 CT 信号
4. 逻辑芯片：板载专用 FPGA，固化原厂时序程序，管控触发脉冲同步逻辑
5. 背板总线：UNITROL6000 专用并行背板金手指插槽
6. 隔离等级：强弱电通道 2kV 工频电气隔离，抵御励磁柜杂波干扰
7. 诊断指示：面板电源、光纤收发、硬件故障三色状态 LED
8. 工作温区：-10℃ ~ +60℃；存储温区 – 40℃ ~ +85℃
9. 湿度耐受：5%~95% RH，无凝露机柜环境长期运行
10. 安装方式：励磁 / 变频控制柜标准卡槽竖直插接
11. 整机净重：0.38kg
12. 原厂状态：已停产 EOL，无全新原厂整机供货
13. 适配限制：仅兼容 UNITROL6000，无法向下适配 UNITROL5000/F 系列老款励磁

产品介绍

UAD206A101（总成编码 3BHE019958R0101，基板 3BHE019959P201）是 UNITROL6000 励磁系统、LCI 同步变频设备的核心接口总成，整套由 PCB 基板、信号调理电路、光纤收发模块、FPGA 逻辑单元构成。 上层主控下发的调压、调无功指令经本板转换为同步光纤触发脉冲送至晶闸管功率桥；同时采集机端电压、转子励磁电流、功率单元温度等反馈信号回传主控，板载硬件回路实现失磁、过励、脉冲丢失快速闭锁保护。

坦白讲，总成编码与底层 PCB 基板一一绑定，不同批次 FPGA 固化时序存在差异，单独更换基板或总成会出现三相脉冲不同步、调压震荡问题。市面流通货源均为电厂、冶金大型机组拆机检测件；大修建议整套更换同编码总成，无需单独拆分基板替换，可省去 4 小时脉冲同步、空载升压校验工时。跨系列 UNITROL 板卡背板时序不匹配，不可直接代用。

应用场景与行业案例

痛点切入

老式无独立接口板架构，主控直接对接功率单元，光纤脉冲线缆繁多易发生时序错位，并网时无功剧烈波动；单通道信号短路会直接击穿主控 CPU，机组被迫解列停机。该板卡做信号隔离中转，故障仅闭锁本地脉冲回路，不会波及上层主控，降低停机损失。

典型场景

1. 火电 300/600MW 汽轮发电机组 UNITROL6000 励磁柜：采集发电机机端、转子反馈，分配六路晶闸管触发脉冲，稳定并网无功输出。
2. 水电大型水轮同步机组励磁系统：适应水位波动带来的出力变化，硬件快速闭锁失磁故障，避免转子过热损坏。
3. 冶金大型同步轧机 LCI 变频装置：驱动大功率同步主电机，光纤隔离阻断整流柜电磁干扰，保证轧制力矩稳定。
4. 煤化工自备电站同步发电机控制柜：多变频器强干扰工况，通道隔离减少模拟信号跳变，防止电压调节超调。

真实案例

某 2×600MW 联合循环电厂 1 号机组励磁系统，运行中频繁报三相脉冲不平衡告警，并网后无功持续震荡。拆解励磁柜检测，UAD206A101 内部光纤收发驱动电容老化，脉冲传输时延偏移；现场临时更换一块基板编码一致但总成批次不同的备件，未同步核对 FPGA 时序，空载升压阶段电压剧烈漂移。采购完整同总成编码 3BHE019958R0101 拆机总成整套更换，重新校准光纤收发功率与三相脉冲同步性后，机组连续运行 2 个月无震荡、无脉冲故障告警。电气班组复盘，该总成 FPGA 时序与总成编码绑定，新旧批次混用必须完整校验三相触发时序。
