描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | TU810V1 |
| 部件编号 | 3BSE013230R1 |
| 通道数 | 16 通道（2×8 端子） |
| 额定电压 | 50V DC（最大） |
| 单通道电流 | 2A（最大） |
| 过程连接电流 | 5A（最大） |
| 通道隔离 | 500V AC（通道间及对地） |
| 端子类型 | 弹簧端子（免工具） |
| 线径范围 | 硬线 0.2–4mm² / 软线 0.2–2.5mm² |
| 工作温度 | 0°C 至 +55°C（水平安装） |
| 安装方式 | DIN 导轨安装 |
| 尺寸（宽 × 深 × 高） | 64mm × 58.5mm × 170mm |
| 重量 | 约 0.17kg |
| 防护等级 | IP20 |
| 兼容模块 | AI810/815/820/830/835/845、AO810/815/820/845、DI810/811/814/830/831/840/880/885、DO810/814/815/840/880、DP820/840 |
产品深度介绍

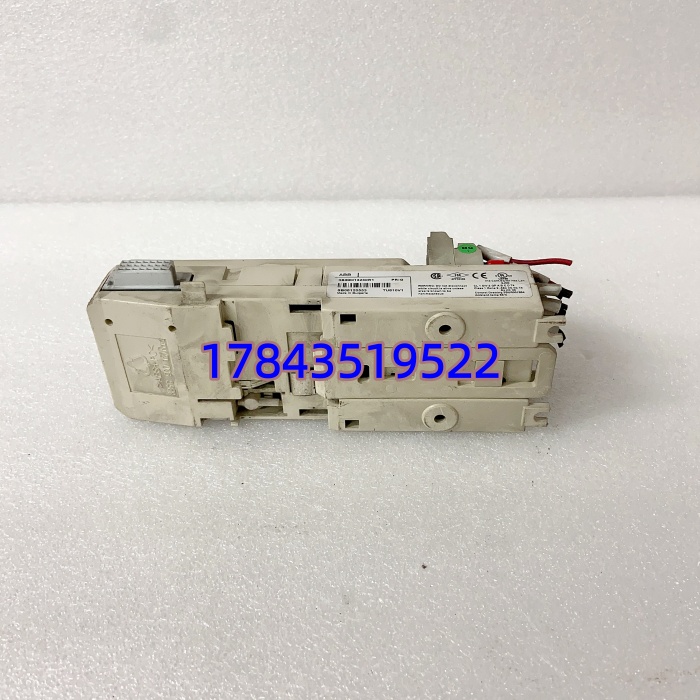

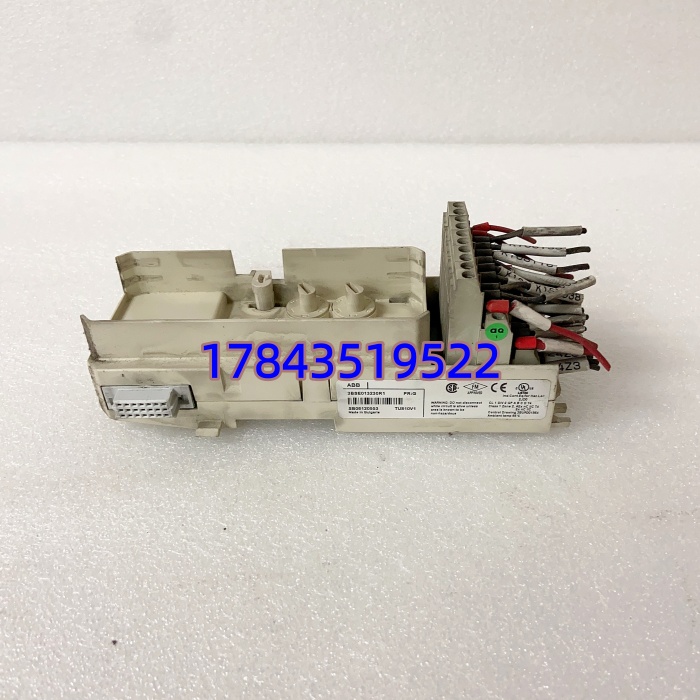

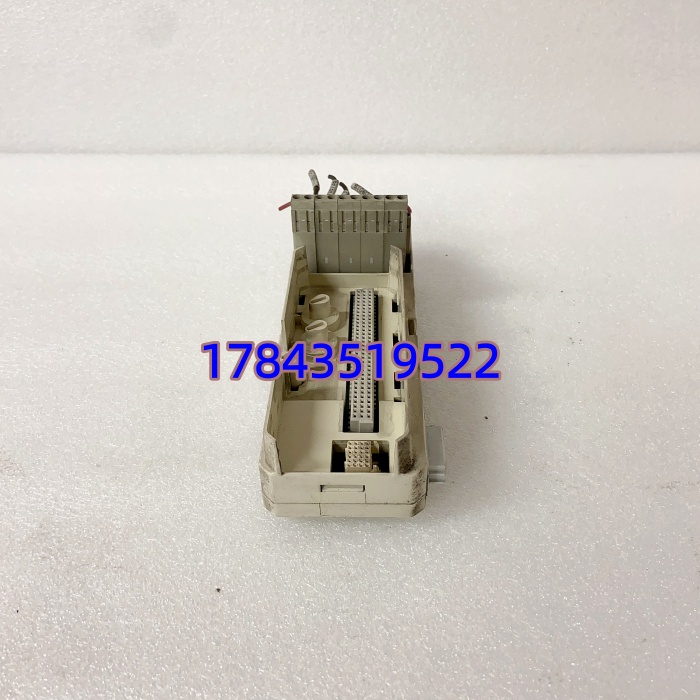

ABB TU810V1（3BSE013230R1）是S800 I/O 系统专用紧凑型终端单元（MTU），负责现场传感器、执行器与 S800 I/O 模块之间的信号转接，是 DCS 控制柜内高频使用的基础端子座。
它采用16 通道弹簧端子设计，无需工具即可快速接线，适配 24V DC/50V DC 数字量及 4-20mA/0-10V 模拟量信号。500VAC 通道间隔离能有效抑制现场共模干扰，适合冶金、石化等强电磁环境。自带机械防错锁，可配置 36 种编码，避免 I/O 模块误插；支持热插拔，在线更换模块不影响系统运行，减少停机风险。
应用场景与行业案例
工程痛点
DCS 柜内 I/O 信号密集，传统接线端子排布线杂乱、耗时久，易松动、易出错；强干扰环境下信号漂移，影响控制精度；模块更换需停机，损失大。
典型应用场景
- 石油化工 – 装置区 I/O 柜连接温度、压力、流量仪表信号至 AI810/AO810 模块，适配防爆区与强干扰工况。
- 电力行业 – 电厂辅机控制用于循环水泵、风机、阀门的 DI/DO 信号转接，保障长期稳定运行。
- 冶金行业 – 电弧炉 / 连铸线高温、强电磁干扰环境下，转接振动、温度、位置信号，隔离性能可靠。
- 水处理 – 污水厂 PLC 柜接入液位、pH、浊度传感器信号，弹簧端子便于现场快速调试。
- 造纸 / 制药 – 洁净区控制紧凑设计节省柜内空间，IP20 防护适配洁净环境，易清洁。
真实案例
某大型化工企业老装置改造，原用普通端子排，1000 多个 I/O 点布线耗时 2 周，后期松动、信号漂移问题频发，每月维护工时超 20 小时。
更换为 ABB TU810V1 后：
- 弹簧端子快速接线，布线周期缩短至 5 天
- 500V 隔离彻底解决信号漂移，控制精度稳定
- 防错锁设计，调试阶段零误插错误
- 运行 12 个月无端子松动，维护工时减少 85%
