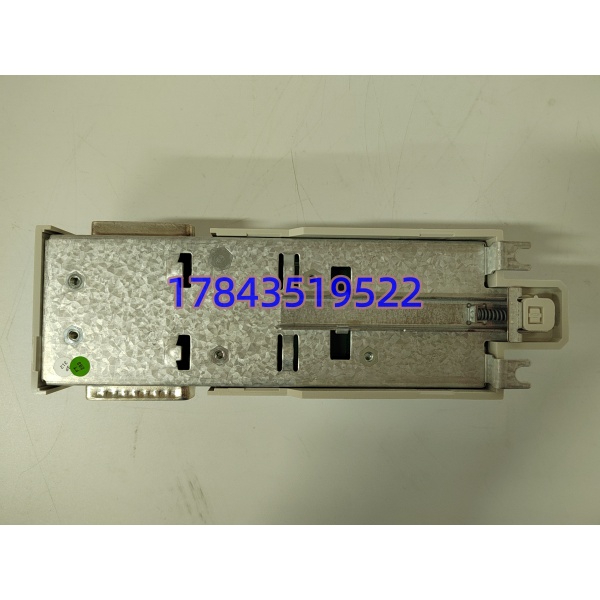

描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 适配核心模块 | CI858K01（DDCS DriveBus 变频器通信卡） |
| 外部接线端子 | 屏蔽型 DB25S 母头，金属外壳抗电磁干扰 |
| 通道隔离耐压 | 2500 Vrms 模块与现场回路隔离 |
| 背板总线 | CEX-Bus 扩展总线，直连 AC800M 控制器机架 |
| 供电来源 | AC800M 机架背板 24 VDC 供电，底座无额外功耗 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ 控制柜常规工况 |
| 存储温区 | -40 ℃ ~ +75 ℃，湿度 5%~95% 无凝露 |
| 机械尺寸 | 120 × 80 × 40 mm，标准单槽欧规卡件宽度 |
| 安装方式 | DIN 35 mm 标准导轨，卡扣式免工具拆装 |
| 防护等级 | IP20，仅限室内电控柜安装 |
| 诊断指示 | 底座侧边配套 CI858 状态 LED，链路故障直观识别 |
| 总线协议 | DDCS DriveBus，专供 ABB ACS 系列变频器集群通讯 |

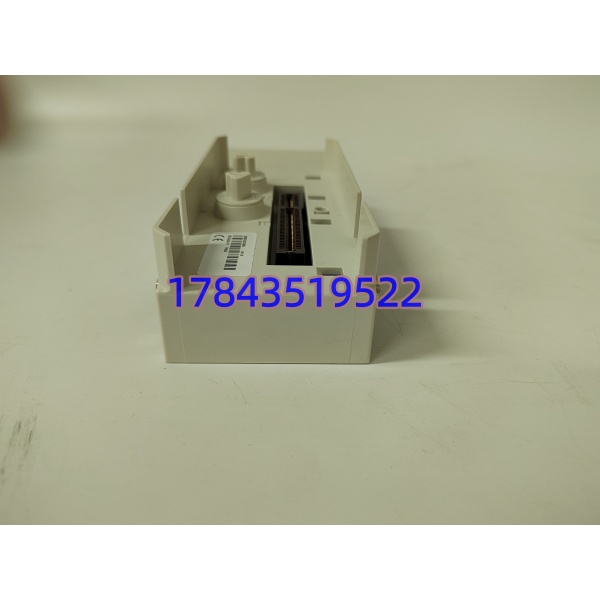

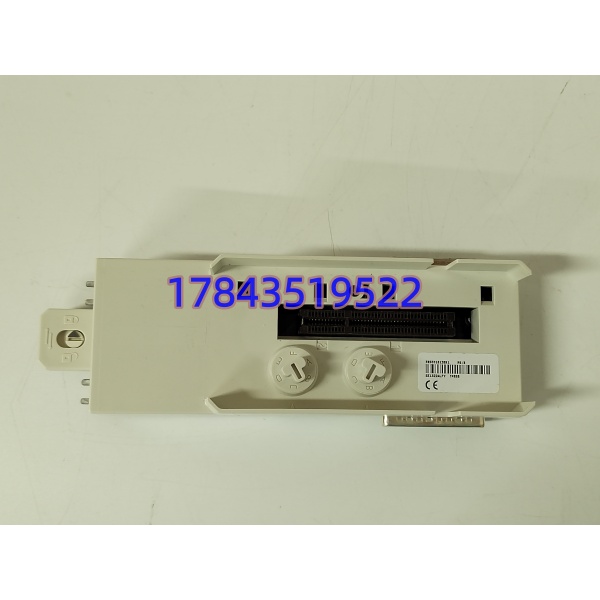

产品深度介绍
2500V 高压隔离、金属屏蔽 DB25 接线口、CEX 总线直插架构，三项硬件设计决定 TP858 3BSE018138R1 是 AC800M 对接多台 ABB 变频器的标配底座。TP858 3BSE018138R1 是 ABB AC800M 系统专属通信基座，仅配套 CI858K01 DDCS 总线通信模块使用，搭建控制器与多传动变频器集群的数据链路。底座内部集成隔离电路，造纸、冶金多变频车间实测，电机启停产生的共模干扰完全被阻断，总线通讯无闪断、无丢包，无需额外加装信号隔离栅。单底座 DB25 接口可通过 DDCS 电缆串联多台 ACS800/ACS580 变频器，一条总线最多挂载 16 台传动设备，控制柜布线量减少 60%。底座自带标准 CEX 总线金手指，可直接插装在 AC800M 扩展机架，与 CPU 数据交互延迟＜1ms，满足纸机同步、轧线调速等高实时性工艺要求。⚠️ 适用边界提醒：仅兼容 CI858 系列 DDCS 通信卡，无法混用 Profibus、Modbus 系列 CI854/CI850 底座；长期柜内温度超 60℃会加速隔离绝缘层老化。
常年做造纸、轧钢传动改造，AC800M 对接 ABB 变频器必用 TP858 底座，缺这块基板 CI858 卡根本没法外接 DDCS 电缆。现场最头疼多变频同柜干扰，普通底座没高压隔离，变频器一启动总线直接报通讯超时，TP858 自带 2500V 隔离，这类故障基本不会出现。DB25 金属屏蔽接头密封性好，车间粉尘、油污环境长期运行，不会出现针脚氧化接触不良，不用频繁清理端子。卡扣导轨拆装很快，抢修更换 CI858 卡时，底座不用从导轨拆下，只拔上层通信板，停机检修时间能压到半小时以内。采购极易踩坑：TP854、TP856 外观尺寸相近，但背板总线针脚定义完全不同，只看 TP858 短型号容易发错货，必须核对完整物料 3BSE018138R1。
兼容性与替代选型清单
- 3BSE018138R1 → 同物料全新库存：✅ 直接替换兼容说明：硬件、背板针脚、DB25 接口完全一致，旧 CI858 卡直接插拔，程序无需任何修改。
- 3BSE018138R1 → TP854（CI854 底座）：❌ 绝对不兼容兼容说明：背板 CEX 总线针脚定义、内部隔离电路全部不同，插上 CI858 卡无法识别 DDCS 总线，通讯彻底失效。
- 3BSE018138R1 → TP856（Modbus 底座）：❌ 不建议替换兼容说明：仅支持串口 Modbus，无 DDCS DriveBus 驱动接口，无法对接 ABB 多传动变频器。⚠️ 常见选型误区：市场存在机器人 示教器同名型号，二者分属 IRC5 机器人与 DCS 两套完全独立系统，硬件、接口、程序互不通用，采购必须标注物料码 3BSE018138R1 区分。
传动现场高频问答
- 底座插上 卡，变频器 DDCS 总线频繁断线是什么原因？答：优先检查 屏蔽层单端接地；若接地规范仍报错，排查底座隔离绝缘是否老化，更换全新 即可恢复。
- 单条 DDCS 总线最多能串几台 ACS 变频器？答：标准 底座 接口最多串联 16 台同系列 ACS 传动设备，超出需新增一组 + 套件。
- 停产 后期损坏有无原厂维修渠道？答：原厂已停止生产与返修，仅市面库存备件流通；长期规划可逐步升级 AC500 传动控制方案。
- 底座能否单独上机，不插 通信卡？答：单独底座无任何功能，必须搭配 CI858K01 上层通信模块才能实现 DDCS 总线数据交互。
配套质检管控流程
- 入库验收：核对机身 3BSE018138R1 长物料码、原厂序列号，检查 DB25 针脚无弯曲氧化，原厂合格证齐全。
- 真机机架测试：搭建完整 测试机架，装配 卡，外接 ACS800 变频器模拟 DDCS 总线，连续 24 小时读写传动参数。
- 电气绝缘检测：Fluke 115C 万用表校验背板供电回路，500V 摇表完成 DB25 端子与背板总线 2500V 耐压绝缘测试，阻值＞10 MΩ。
- 满载老化测试：模拟 16 台变频器总线负载，每 4 小时记录底座温升，校验链路断线诊断 LED 告警功能。
- 出库防护：独立防静电真空袋密封，多层气泡膜包裹 接口防针脚弯折，加厚纸箱封装，贴专属 QC 防撕合格标签，随货附带纸质测试记录。
