描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料编号 | TP853 3BSE018126R1 |
| 适配卡件 | CI853 Profibus DP 通讯模块 |
| 对外接口 | 两路 RJ45 以太网口、Profibus 总线接线端子、24VDC 供电端子 |
| 安装方式 | 标准 DIN35 导轨卡扣式安装 |
| 总线终端电阻 | 内置可拨 120Ω 总线终端电阻开关 |
| 隔离等级 | 通讯回路与供电回路电气隔离 |
| 适配供电 | 24VDC 控制电源，由背板转接供给 CI853 |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 存储运输温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20（控制柜内部使用） |
| 整机重量 | 约 0.19 kg |
产品深度介绍

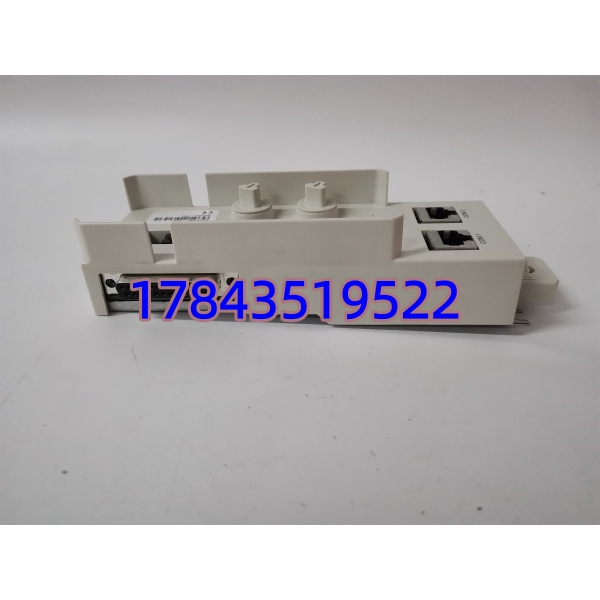

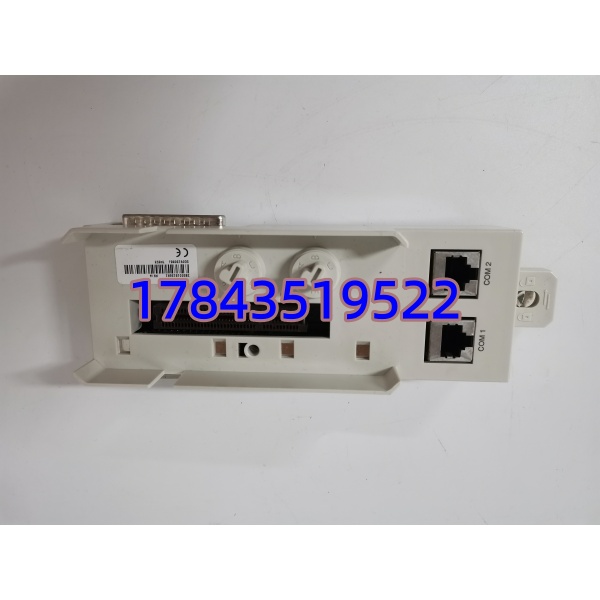

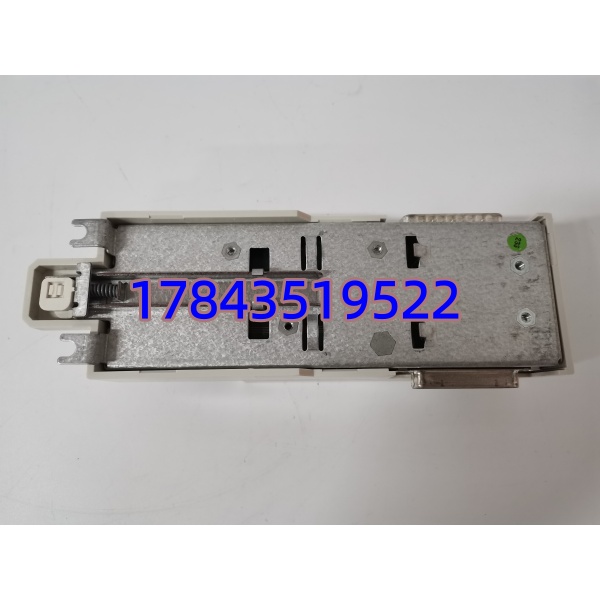

ABB TP853（3BSE018126R1）是配套 CI853 Profibus DP 通讯模块的专用安装底座，是 AC800M 系统第三方设备组网的配套接线载体。底板集成双路以太网接口用于控制器背板通讯，同时引出 Profibus 总线端子与 24V 供电端子；自带可拨动 120Ω 总线终端电阻，总线首尾两端可快速开启终端匹配，减少信号反射导致的通讯丢包。整体采用导轨卡扣设计，拆装无需改动通讯线缆，CI853 通讯卡直接插接在底座上方，现场维护更换通讯卡时不用重新压接网线与总线线缆，大幅缩短装置停机调试时长。
应用场景与行业案例
工程痛点
通讯底座端子氧化、终端电阻失效后，Profibus 总线频繁断线，第三方变频器、仪表点位全部失联，工艺监控画面大面积无数据。原厂订货周期两个月，装置长期缺失部分回路监控，增加人工巡检压力。
典型应用场景
- 石油炼化装置 – 变频器 Profibus 总线组网连接输送泵、压缩机变频设备，总线稳定传输转速、电流运行数据至 800xA 上位。
- 火力发电厂 – 锅炉辅机第三方仪表通讯风机、水泵智能仪表通过 Profibus 接入 AC800M 主控，实现集中监控。
- 煤化工合成工段 – 分析仪表、调节阀总线通讯多节点长距离 Profibus 总线，底座自带终端电阻，简化现场布线调试。
- 水处理、垃圾焚烧厂 – 远程智能仪表采集中小型 SCADA 系统第三方设备接入，标准化导轨底座方便机柜扩容。
真实案例
华北某化工精馏装置 TP853 底座总线端子氧化，12 台变频泵通讯间断丢失，画面曲线频繁断档。ABB 原厂订货交期 66 天，操作员只能就地查看仪表。我方现货当天发出，48 小时送达现场，运维直接导轨更换底座，网线、总线无需重做压接，全部变频点位通讯恢复稳定。
核心卖点与差异化
- 硬件引脚、端子布局完全匹配 CI853 专用通讯卡，同型号底座直接替换，无需修改总线接线。
- 内置可切换 120Ω Profibus 终端电阻，不用额外加装外置终端电阻端子排，节省柜内空间。
- 以太网与 Profibus 回路独立分区布线槽，强弱通讯线路物理分隔，降低电磁干扰造成的丢包。
- 入库 24 小时总线仿真全功能拷机，附带纸质检测报告，提供 12 个月硬件质保。
- 现货当日出库，对比原厂 6–9 周期货，缩短装置监控缺失时长；可提供底座正反面实拍核验原装成色。
