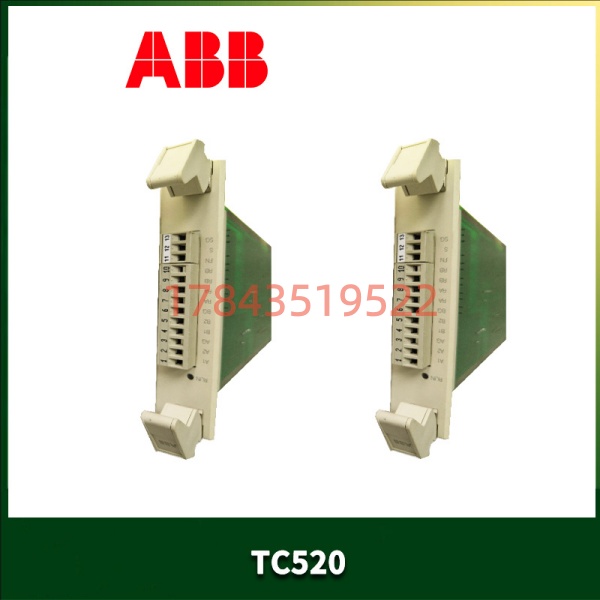

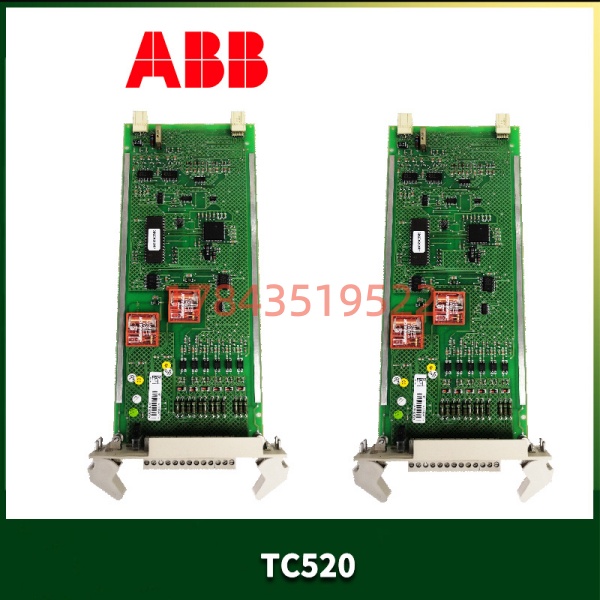

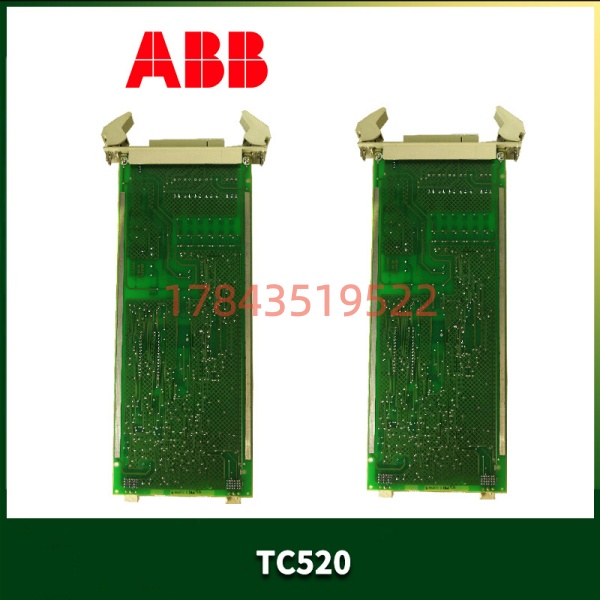

ABB TC520 3BSE001449R1 备件 | S100系统控制器

描述

产品深度介绍

TC520（订货号3BSE001449R1）是ABB Advant OCS（开放式控制系统）中S100 I/O站的核心组件——系统接口板。它不是独立的PLC CPU，而是连接主控制器与I/O模块的“桥梁”。

在Advant OCS架构中，TC520承担着双重职责：第一，作为通信接口，处理主控制器与I/O站之间的数据交换；第二，作为电源分配单元，为I/O站内的各个模块提供工作电源。这种“通信+电源”二合一的设计，简化了I/O站的硬件结构，减少了独立电源模块的配置需求。

TC520通常安装在S100 I/O站的机架中，与主控制器（如PM632、PM633等）通过专用总线连接，下挂DI/DO/AI/AO等I/O模块。它负责解析来自主控制器的指令，并驱动相应的I/O模块执行输出；同时采集I/O模块的信号，打包回传给主控制器。

关于产品定位的说明：搜索TC520会看到两种描述——部分供应商称之为“PLC模块/可编程控制器”，另一部分称之为“系统接口板/通讯模块”。这两种说法并不矛盾：TC520确实具有可编程控制器的某些特征（如与主控制器配合执行控制逻辑），但其核心功能更接近系统接口板。采购时建议以现场实物标签和实际功能需求为准。

关键技术规格

安装与接线指南

阶段一：准备工作 (预计10分钟)

⚠️ 安全第一:

1. 通知生产部门计划停机时间
2. 确认控制系统已完全断电
3. 断开相关电源（包括UPS）
4. 等待5分钟，确保电容放电完毕
5. 佩戴防静电手环

工具准备:
· 防静电手环 + 防静电垫
· 十字螺丝刀（PH1规格）
· 小号一字螺丝刀（用于端子排）
· 万用表
· 手机（拍照记录配置）

资料准备:
· S100 I/O站配置图
· 主控制器型号和通信参数
· 原有的配置记录

阶段二：拆卸旧模块 (预计5分钟)

步骤:

1. 拍照记录：
   • 模块在机架中的槽位位置
   • 所有接线端子的连接（电源线、通信线）
   • 任何DIP开关/跳线设置
2. 断开接线：
   • 标记并记录每根线的位置
   • 松开端子螺丝，取下线缆
3. 释放模块固定：
   • 找到机架卡扣
   • 按下卡扣，垂直拔出模块

⚠️ 注意事项:

• 可能与其他模块共用背板总线，拔出时注意不要损坏相邻模块
• 如果模块上有标签（含配置信息），拍照保存后再取下

阶段三：安装新模块 (预计10分钟)

步骤:

1. 静电防护: 戴好防静电手环，将新从防静电袋中取出
2. 核对型号: 确认新模块标签为” 3BSE001449R1″
3. 配置复刻（重要！）:
   • 对照照片，设置DIP开关/跳线
   • 常见配置项：
     • 站地址（Node Address）
     • 通信波特率
     • 终端电阻设置
4. 插入机架:
   • 将对准背板连接器和导轨
   • 垂直用力按压，直到卡扣”咔哒”锁定
5. 恢复接线:
   • 按照标签/照片，逐根恢复电源线和通信线
   • 拧紧端子螺丝

自检清单:
· [ ] DIP开关/跳线设置与旧模块一致
· [ ] 模块安装到位，卡扣已锁定
· [ ] 所有线缆已连接，端子螺丝已拧紧

阶段四：上电测试 (预计15分钟)

上电前检查:
· 确认所有接线无误
· 确认输入电源电压正常（通常24V DC）
· 确认没有短路

上电步骤:

1. 给 I/O站上电
2. 观察的LED指示灯：
   • 电源灯(PWR)：应常亮
   • 运行灯(RUN)：应闪烁或常亮
   • 故障灯(ERR)：应熄灭
3. 通信测试：
   • 在主控制器侧确认能够扫描到
   • 检查I/O站的所有模块是否在线
4. I/O点测试：
   • 手动触发几个输入点，检查主控制器是否收到信号
   • 从主控制器强制输出，检查I/O模块是否响应

最终确认:
· 系统运行>30分钟无报警
· 所有I/O点通信正常
· 记录更换信息（日期、人员、新模块序列号）到维护日志

⚠️ 如遇问题:

• 无法通信 → 检查站地址设置、通信电缆、终端电阻
• ERR灯常亮 → 参考故障代码手册，可能是固件不匹配或背板总线故障
