描述
产品深度介绍

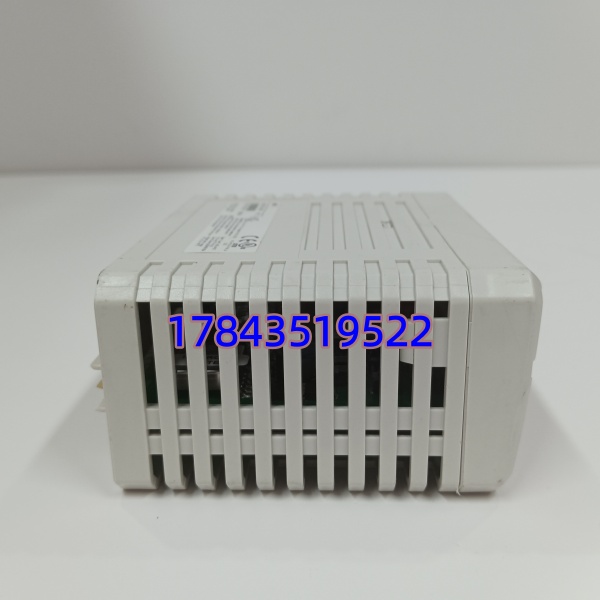

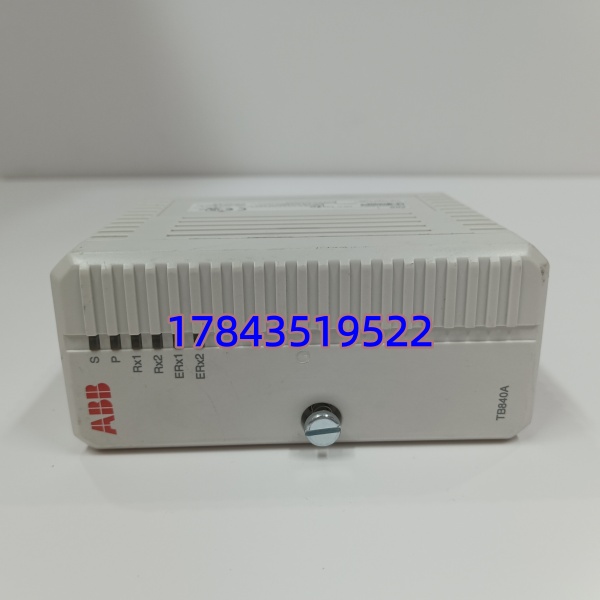

ABB TB840A（3BSE037760R1）是 S800 I/O 系统的光纤总线调制解调器，适配 ABB 800xA 与 Advant OCS 控制系统，作为 I/O 集群与控制器间的光纤通信桥梁。

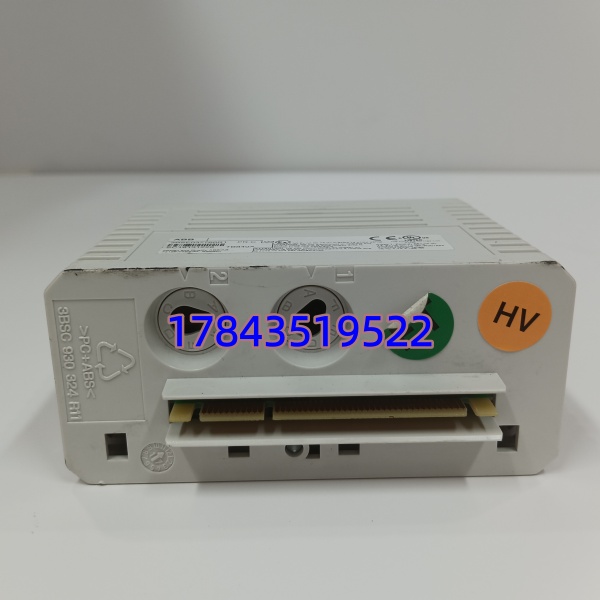

模块集成2 路光纤接口与1 路电气 ModuleBus 接口，支持电气总线与光学总线逻辑互通，电气口最多挂载 12 个 I/O 模块，光纤口可连接 7 个 I/O 集群，满足大规模 I/O 站点扩展需求ABB。原生支持1+1 链路冗余与模块冗余，配合 TU840/TU841 底座实现双总线架构，光纤链路故障时自动切换，保障连续生产场景通信不中断。内置隔离电源，为 I/O 模块提供稳定供电并具备总线与电源监控功能，适配化工、电力、水处理等强干扰工业环境ABB。
关键技术规格
表格
| 参数项 | 规格详情 |
|---|---|
| 型号 | TB840A |
| 订货号 | 3BSE037760R1 |
| 接口配置 | 2× 光纤 ModuleBus 口；1× 电气 ModuleBus 口ABB |
| 总线协议 | ABB ModuleBus |
| 冗余能力 | 链路冗余、模块冗余（1+1） |
| 热插拔 | 支持（Hot Swap） |
| 电气口负载 | 最多 12 个 S800 I/O 模块ABB |
| 光纤口扩展 | 最多 7 个 I/O 集群ABB |
| 输入电源 | 24V DC（带保险丝）ABB |
| 电源输出 | 隔离电源（供 I/O 模块）ABB |
| 工作温度 | -25℃ ~ +60℃ |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 54×119×96mm |
| 重量 | 约 0.65kg |
质量检测流程
- 入库验收检测
- 来源追溯：原厂装箱单核验，序列号可查
- 外观检查：无划痕、无变形、光纤端口无磨损
- 附件核对：说明书、合格证、防静电袋齐全
- 上机功能测试
- 测试环境：ABB S800 测试机架 + 800xA 控制器
- 通电自检：PWR/RUN/ERR 指示灯状态正常
- 通信测试：光纤 / 电气总线握手正常，冗余切换≤500ms
- 负载测试：挂载 12 个 I/O 模块连续运行 24 小时，温升正常
- 生成测试报告，可提供测试视频 / 照片
- 电气参数测试
- 绝缘电阻：500V 摇表测试≥100MΩ
- 电源测试：24V DC 输入稳定，隔离电源输出正常
- 光纤性能：光功率测试符合标准，无衰减异常
- 固件验证
- 读取固件版本并记录，配置参数备份
- 底座开关位置拍照留存
- 最终质检包装
- 质检员签字确认，密封防静电袋
- 气泡膜 + 纸箱包装，贴 QC 合格标签
技术避坑指南
- 光纤端口接反
- 问题：RX/TX 接反导致通信中断，模块 ERR 灯常亮
- 避坑：光纤标注 A/B 端，遵循A 口 TX→B 口 RX交叉对接；更换前拍照记录原接线
- 案例：现场工程师直连同端口，折腾半天发现收发颠倒
- 冗余底座选错
- 问题：用 TU841（单总线）底座配冗余模块，无法实现双总线冗余
- 避坑：冗余配置必须选 TU840（双 ModuleBus） 底座，单总线用 TU841ABB
- 警示：底座型号与模块不匹配，冗余功能完全失效
- 终端电阻未设置
- 问题：总线两端无 120Ω 终端电阻，信号反射导致数据乱码、通信闪断
- 避坑：电气总线首尾模块终端电阻设为 ON，中间模块设为 OFF；光纤总线无需终端电阻
- 提醒：拍照记录原开关位置，复刻配置最稳妥
- 电源负载超标
- 问题：模块内置电源带载过多 I/O 模块，电压拉低导致模块重启
- 避坑：单 TB840A 电气口最多带 12 个 I/O 模块，超过需增加模块扩容ABB
- 数据：每个 I/O 模块功耗约 3W，12 个总功耗约 36W，需预留 20% 电源余量
- 静电损伤光纤端口
- 问题：无防护操作，静电击穿光纤端口芯片，导致光信号无法接收
- 避坑：全程戴防静电手环，光纤端口未接线时必须套保护帽
- 案例：冬季干燥天气，工程师裸手插拔光纤，模块通电后无光纤信号
