描述
产品深度介绍

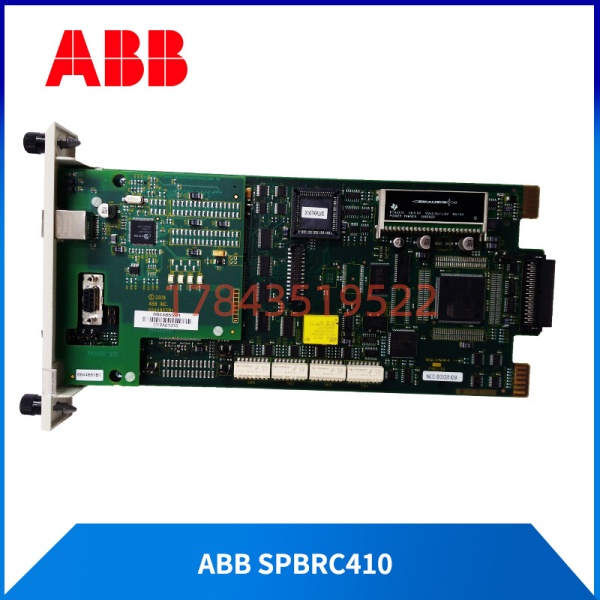

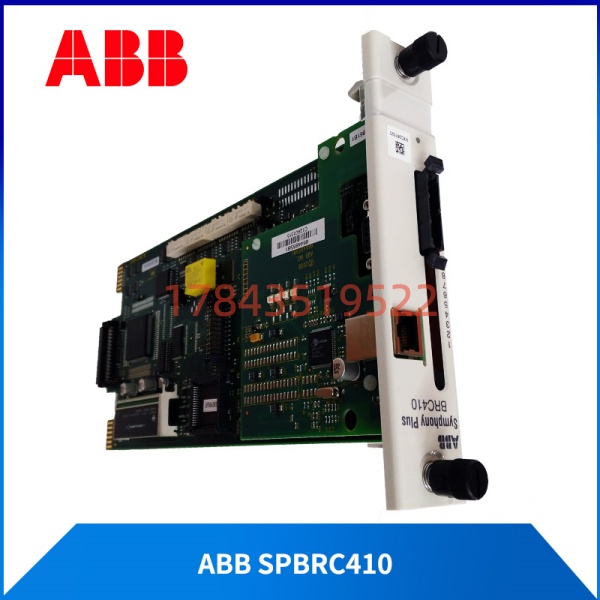

ABB SPBRC410（亦称 BRC410）是 Symphony Plus 与 INFI 90 DCS 系统的核心桥接控制器，集成了高速控制运算与多协议通信能力。它不仅能执行复杂的闭环、顺序及批量控制逻辑，还作为系统枢纽，实现与 Modbus TCP、RS-485 等第三方设备的无缝数据交互。该模块搭载高性能 ColdFire 处理器，处理能力较前代提升显著，可管理高达 30,000 个功能块，支持冗余配置，专为电力、石化等要求高可靠性的连续生产行业设计，是老旧 DCS 系统升级与稳定运行的关键部件。
关键技术规格（表格格式）
| 参数名称 | 规格详情 |
|---|---|
| 型号 | SPBRC410 (BRC410) |
| 处理器 | 32 位 Freescale ColdFire, 256 MHz |
| 内存 | 64MB RAM / 2MB NVRAM (断电保存配置) |
| 控制规模 | 支持 30,000 个功能块，2000 点 I/O 控制 |
| 通信接口 | Modbus TCP, Ethernet, RS-232, RS-485, CANopen |
| 供电电压 | 24 V DC |
| 功耗 | 约 15 W |
| 工作温度 | -25°C ~ +55°C |
| 冗余支持 | 支持 (与 SPBRC410R 配对) |
| 固件 | 支持在线下载更新 |
| 安装方式 | 19 英寸标准机架安装 |
| 尺寸 (宽 × 高 × 深) | 101.6 × 254 × 203.2 mm |
| 兼容系统 | Symphony Plus, INFI 90, Harmony Rack |
安装与接线指南
阶段一：准备工作（预计耗时：15 分钟）
⚠️ 安全第一:
- 确认 DCS 系统已停机，控制器处于停止模式。
- 切断机柜主电源及 24V DC 控制电源。
- 等待 5 分钟，确保系统电容放电完毕。
- 佩戴防静电手环，全程在防静电垫上操作。
工具准备:
- 防静电手环、防静电垫
- 十字 / 一字螺丝刀
- 万用表（测量电源与通断）
- 标签纸、记号笔、手机（拍照备份）
备份工作:
- 导出当前控制程序、配置参数及固件版本。
- 拍照记录旧模块的 DIP 开关、接线端子及安装位置。
阶段二：拆卸旧模块（预计耗时：10 分钟）
- 标记并断开所有通信线缆（网线、RS-485）、电源线。
- 拧松模块两侧固定螺丝，将模块从机架中平稳抽出。
- 检查背板连接器针脚，确保无弯曲、氧化或损坏。
- 清理插槽灰尘，妥善存放旧模块。
阶段三：安装新模块（预计耗时：15 分钟）
- 核对新模块型号（SPBRC410）无误，从防静电袋中取出。
- 配置复刻：对照照片，设置 DIP 开关（控制器地址、波特率）。
- 将模块对准机架插槽，水平推入至底部，拧紧两侧固定螺丝。
- 接线恢复：
- 电源：接入 24V DC，区分正负极，串联 2A 熔断器。
- 通信：按标签连接网线 / 屏蔽电缆，屏蔽层单端接地。
- 检查所有接线牢固，无松动、短路。
阶段四：上电测试（预计耗时：20 分钟）
- 检查无误后，恢复机柜电源。
- 观察模块状态灯：
- RUN (绿) 常亮：系统正常启动。
- COM (黄) 闪烁：正在进行数据通讯。
- FAULT (红) 常亮：系统故障，需排查。
- 连接编程软件（Composer），下载备份程序与配置。
- 进行 I/O 回路测试与通讯测试，监控 30 分钟无异常。
- 系统正常后，切换至运行模式，投入使用。
