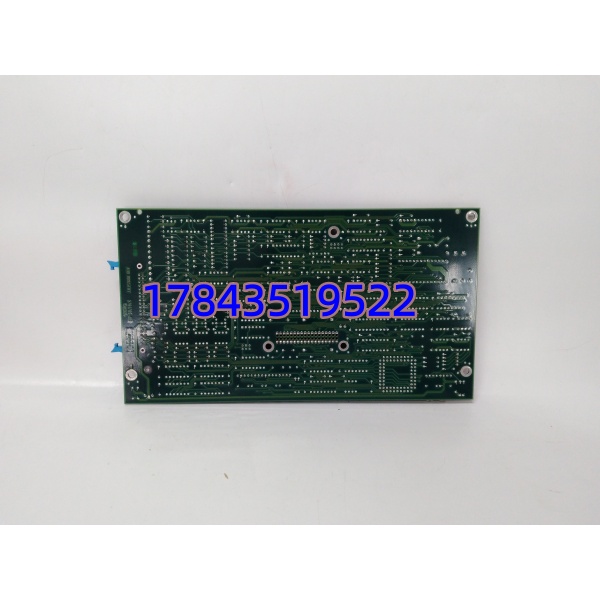

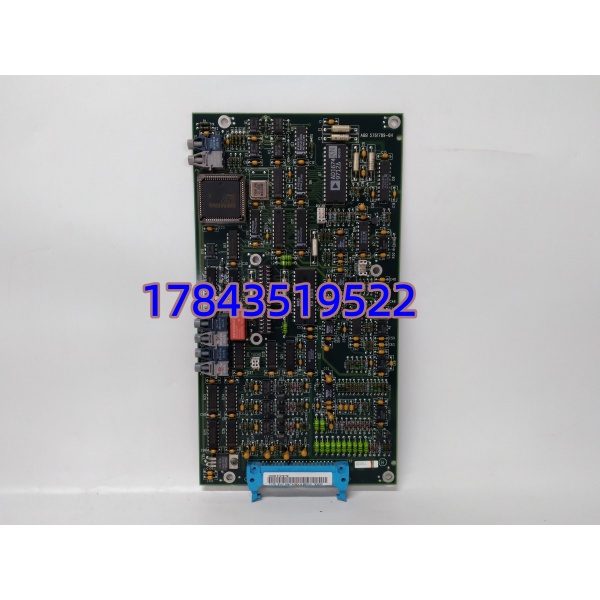

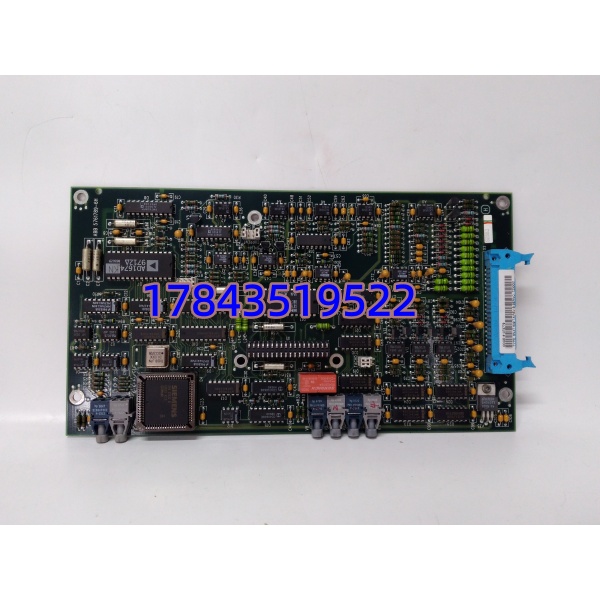

ABB SNAT609TAI 61073779 | 直流调速 DCFB 控制主板

描述

产品详情

・型号：SNAT609TAI

・物料编码：61073779

・品牌：ABB

・系列：DC2000/CB2000/FC2000 直流调速器 DCFB 反馈板

规格参数

1. 供电输入：机柜内部 24VDC 控制电源
2. 反馈采集通道：电枢电压反馈、电枢电流互感器信号、测速发电机三路独立采样
3. 控制输出：多相晶闸管移相触发脉冲
4. 硬件保护逻辑：过流闭锁、超速保护、励磁丢失硬件自锁
5. 板载校准点位：VFBOFS 电压偏置可调电阻，用于空载零点校准
6. 安装方式：调速柜内部卡槽竖直插接，蓝色专用锁扣端子对接外部互感器
7. 工作温区：-10℃ ~ +55℃；存储温区 – 40℃ ~ +85℃
8. 耐受湿度：5%~95% RH，无凝露工况长期运行
9. 绝缘耐压：强弱电通道隔离 1000V 工频耐压
10. 整机净重：约 0.43kg
11. 适配机型：DC2000、CB2000、EX2000、FC2000 全系列直流调速装置
12. 原厂状态：已停产 EOL，无全新原厂成套供货

产品介绍

SNAT609TAI（物料码 61073779）是 ABB 2000 系列直流调速器标配 DCFB 反馈主控板，整套调速系统闭环调节的核心载体。互感器采集的电枢电流、测速电机转速、主回路电压全部送入该板，内部运算芯片完成速度环、电流环双闭环计算，输出移相脉冲控制整流晶闸管导通角，稳定直流电机转速与输出力矩。

坦白讲，这款板卡出厂时会单独校准 VFBOFS 电压偏置参数，不同批次校准电阻阻值存在差异，新旧板直接替换会出现空载飞车、低速抖动。原厂停产后市面流通货源均为造纸、铝箔轧机拆机检测件；更换后必须使用调试工具重新整定电压反馈偏置 EE.574 参数，否则调速精度不达标。同系列不同后缀 DCFB 板引脚定义不完全通用，只能选用丝印完整 61073779 编码备件替换。

应用场景与行业案例

痛点切入

普通无独立硬件保护的反馈板，互感器线路短路会直接烧毁功率晶闸管，整套调速柜停机维修至少半天；单闭环简易控制板低速力矩不稳，卷材收放卷出现松紧褶皱、断带。该板三路信号独立采集 + 硬件速断保护，单通道故障仅封锁触发脉冲，不会损坏功率单元，双闭环运算保障高低速力矩稳定。

典型场景

1. 造纸复卷 / 涂布生产线 DC2000 调速柜：控制纸卷开卷、收卷直流电机，稳定走纸张力，避免纸幅拉伸断裂。
2. 铝箔、不锈钢冷轧轧机 FC2000 装置：大功率直流主传动，抑制轧制负载突变带来的转速波动，保证板材厚度均匀。
3. 港口起重卷扬 CB2000 调速系统：重载升降工况，电流环硬件保护防止堵转过流炸可控硅。
4. 化纤薄膜分切机组：低速精密张力控制，测速反馈实时修正转速，减少薄膜拉伸次品。

真实案例

某年产 4 万吨铝箔冷轧车间，主轧机 DC2000 调速装置频繁低速抖动，薄铝箔成品大面积起皱。检修拆解调速柜，发现原有 SNAT609TAI 内部电压反馈采样电容容量衰减，VFBOFS 零点偏移严重。现场临时更换一块不同批次拆机板，未做偏置参数校准，空载运行出现转速持续漂移；重新更换同编码 61073779 完好备件，通过 ST2000 调试软件整定 EE.574 电压偏置后，轧机全速度区间转速波动控制在允许范围，连续一周轧制无褶皱次品。电气班组复盘，DCFB 反馈板属于精密校准部件，更换后零点校准步骤不能省略。
