描述
产品详情
・型号：SNAT602TAC 61001395G1
・品牌：ABB
・系列：ACS800 多传动 / 单传动变频器
规格参数
| 参数项 | 参数数值 |
|---|---|
| 适配机型 | ACS800 全系列大功率传动单元 |
| 板卡工作供电 | 24VDC ±10%，整机功耗约 8.5W |
| 数字输入通道 | 多路隔离 DI，兼容 24VDC 干接点信号 |
| 继电器输出 | 4 路无源继电器触点，单路最大 10A |
| 模拟量采集 | 适配 PT100 电机温度传感器 |
| 通道隔离耐压 | 2000V AC 强弱电隔离 |
| 内部通讯 | 光纤背板对接主控 CPU 板 |
| 工作温度区间 | -20℃ ~ +60℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 安装形式 | 变频器柜体内部插装固定 |
| 单品重量 | 约 0.57kg |

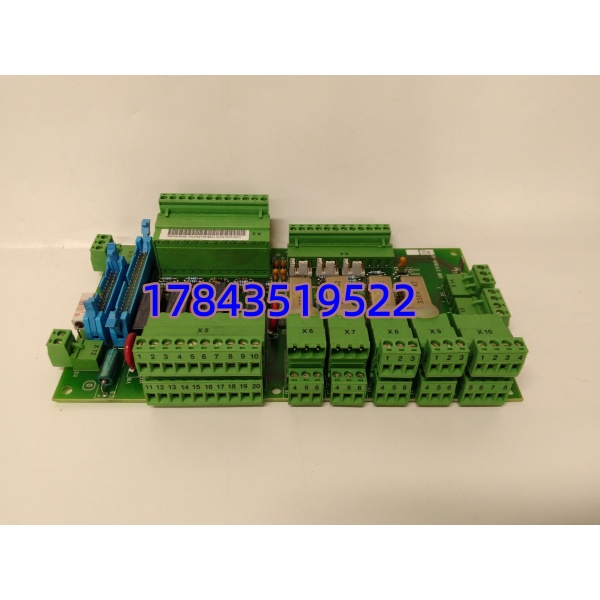

| 外部端子 | X3、X13、X14 多组绿色弹簧端子排 |
产品介绍

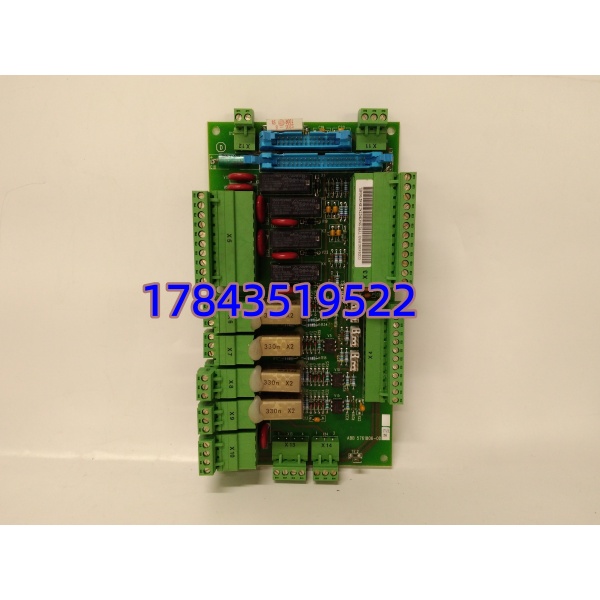

SNAT602TAC 61001395G1 是 ACS800 变频器专用底层 I/O 接口板，承接现场外部联锁信号、电机测温元件、功率模块故障反馈，同时向外输出运行、故障、合闸无源继电器信号，通过光纤链路与传动主控板交互数据。 普通通用信号板无继电器回路隔离，变频器功率侧浪涌容易击穿输入通道；这款板卡输入回路独立光耦隔离，输出采用大功率继电器，短路故障不会扩散至主控芯片。该型号原厂不再批量全新供货，存量矿山、轧线、电厂风机传动设备运维多选用拆机、翻新备件，同型号替换无需修改变频器参数与外部接线。
应用场景与行业案例
痛点切入
我在轧钢现场碰到过普通替代信号板，变频器启停产生的电磁干扰导致外部联锁误动作，整条轧线紧急停机；无独立继电器回路的板卡，现场端子短路直接烧毁主控通讯芯片，最少半天才能恢复生产。此板隔离电路可阻断干扰，继电器自带过载保护，降低单点故障影响范围。
典型场景
- 冶金轧机主传动：轧辊 ACS800 大功率变频器配套，采集电机轴承温度、急停、安全门联锁信号。
- 火电厂引风机 / 一次风机：大功率风机传动单元，输出故障报警信号至 DCS 系统。
- 矿山提升机传动系统：矿井主提升 ACS800 多传动，对接绞车限位、闸控外部干接点。
- 老旧 ACS800 设备技改：原有板卡电容老化、继电器触点烧蚀，同型号备件直插替换，传动参数无需重新整定。
