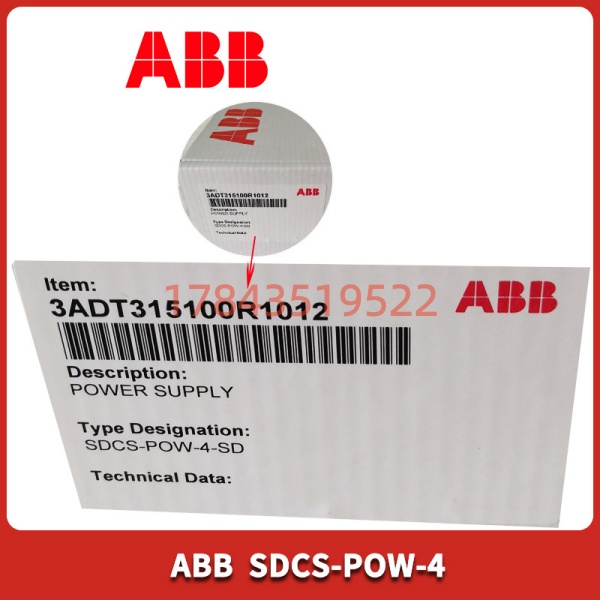

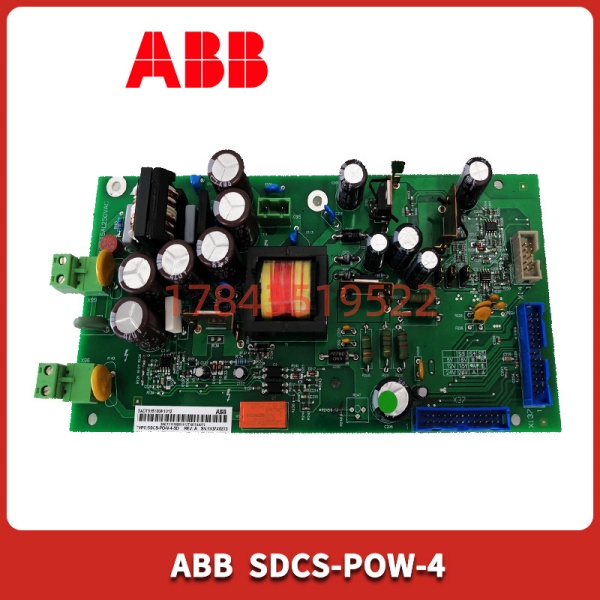

ABB SDCS-POW-4 3ADT315100R1001 | DCS800直流传动电源板 控制板供电
ABB SDCS-POW-4 3ADT315100R1001 | DCS800直流传动电源板 控制板供电 - 图片 2
ABB SDCS-POW-4 3ADT315100R1001 | DCS800直流传动电源板 控制板供电 - 图片 3
ABB SDCS-POW-4 3ADT315100R1001 | DCS800直流传动电源板 控制板供电 - 图片 4

ABB SDCS-POW-4 3ADT315100R1001 | DCS800直流传动电源板 控制板供电

原价为：¥6,456.00。当前价格为：¥4,564.00。

· 型号: SDCS-POW-4 (3ADT315100R1001 / 3ADT315100R1012)
· 品牌: ABB (瑞士-瑞典)
· 系列: DCS800 / SDCS 直流传动电源系列
· 核心功能: 为DCS800直流调速器的控制板提供多路隔离直流电源
· 产品类型: 开关电源板 / 辅助电源模块 (Auxiliary Power Supply Board)
· 关键规格: 115/230V AC输入自适应 | 反激式拓扑 | 最大120VA | 配套SDCS-CON-4
· 成色: 全新原装 (New Surplus)，非翻新
· 定位: 这是ABB DCS800直流传动系统的辅助电源板，为控制板和其他电子板提供工作电源

我要购买
分类：

描述



产品深度介绍

SDCS-POW-4是ABB DCS800直流传动系统中的辅助电源板（Auxiliary Power Supply Board）。它不是200A的大功率电源模块，不是模拟量输出模块，也不是电池充电器。SDCS-POW-4的唯一任务是为DCS800控制单元内的所有电子板提供稳定、多路隔离的工作电源。

要理解SDCS-POW-4的定位，得先搞清楚DCS800直流传动系统的电源架构：

  • 主电路电源：三相交流输入 → 晶闸管整流 → 直流输出给电机电枢
  • 控制电路电源：就是SDCS-POW-4，从单相交流取电，产生多路隔离的直流电压
  • 受电设备：SDCS-CON-4（主控制板）、SDCS-PIN-48/51（接口板）、编码器、I/O模块



关键技术规格



基础信息

参数 规格
产品型号
订货号 3ADT315100R1001（标准版）/ 3ADT315100R1012（-SD版）
产品类型 辅助电源板 / 开关电源模块
所属系统 ABB 直流传动 / SDCS驱动系统
核心功能 为控制板和多块电子板提供隔离工作电源
拓扑结构 反激式（Flyback Configuration）



输入参数

参数 115V AC模式 230V AC模式
输入电压 98-127V AC (-15%/+10%) 195-253V AC (-15%/+10%)
频率 45-65 Hz 45-65 Hz
视在功率 120 VA 120 VA
功耗 ≤60 W ≤60 W
浪涌电流 20A / 20ms 10A / 20ms
推荐熔断器 6 AT 6 AT
掉电缓冲 min 30ms min 300ms

数据来源：



输出与保护

参数 规格
输出电压 多路隔离输出（+5V、±15V、+24V等）
编码器供电 5V/12V/15V可选（通过CON-4板跳线S3/S4/S5设置）
继电器输出（X96-DO8） 触点容量：≤250V AC/3A、≤24V DC/3A、≤115/230V AC/0.3A
浪涌保护 MOV压敏电阻（275V）
过流保护 支持
热保护 内置温度传感器，散热片超85℃时告警



-SD版参数

参数 规格
供电电压 24V DC（典型）
功耗 <10 W
工作温度 -20°C 至 +70°C
存储温度 -40°C 至 +85°C
通信接口 ABB内部总线架构



环境与认证

参数 规格
工作温度 标准版：需参考手册 / -COAT版：-40°C至+100°C
防腐等级（-COAT） IEC 60721-3-3 Class 3C3，1000小时盐雾测试
MTBF 10万小时
认证 CE、UL、cUL、IEC 61800-3
安装方式 电子支架插装（Electronic Support）



安装与接线指南



阶段一：准备工作 (预计10分钟)

⚠️ 安全第一:

  1. 通知生产部门计划停机时间
  2. 确认直流传动已完全断电
  3. 等待5分钟让内部电容放电完毕
  4. 测量直流母线电压，确认已降至安全电压(<50V)
  5. 佩戴防静电手环

工具准备:
· 防静电手环 + 防静电垫
· 十字螺丝刀（PH1/PH2规格）
· 小号一字螺丝刀（用于端子排）
· 万用表
· 手机（拍照记录接线）

资料准备:
· 硬件手册
· 与SDCS-CON-4的连接图
· 原厂参数记录



阶段二：拆卸旧电源板 (预计5分钟)

步骤:

  1. 断电确认：确认X99辅助电源输入端子已断电
  2. 拍照记录：
    • X99端子的电源线连接（L、N、地线）
    • X95备用电容连接（如有）
    • X96-DO8继电器输出接线（如有）
    • 控制板之间的扁平电缆连接
  3. 断开接线：
    • 松开X99端子螺丝，取下电源线
    • 断开X95备用电容连接（如有）
    • 断开X96-DO8继电器输出接线
  4. 取下电源板：
    • 松开固定螺丝
    • 从电子支架上垂直拔出

⚠️ 注意事项:

  • 如果与SDCS-CON-4连接，注意扁平电缆的插接方向
  • 不要拉扯线缆，防止损坏端子



阶段三：安装新电源板 (预计10分钟)

步骤:

  1. 静电防护: 戴好防静电手环，将新电源板从防静电袋中取出
  2. 核对型号: 确认新模块型号与旧模块一致（标准版/-COAT/-SD）
  3. 检查电压设置: 会自动检测输入电压（115V或230V），无需手动设置
  4. 插入电子支架:
    • 将电源板对准电子支架的导轨
    • 垂直用力按压，直到卡扣到位
  5. 恢复接线:
    • 按照照片，将电源线接入X99端子（L、N、地线）
    • 恢复X95备用电容连接（如有）
    • 恢复X96-DO8继电器输出接线
    • 注意拧紧端子螺丝！

编码器供电设置（重要）：
如果系统使用编码器进行速度测量，需要在SDCS-CON-4板上通过跳线S3、S4、S5选择编码器供电电压（5V/12V/15V/24V）：

  • S4=10-11：从板取电
  • S4=11-12：从SDCS-板取电

自检清单:
· [ ] X99端子接线正确（L/N/地线）
· [ ] 所有连接器已锁紧
· [ ] 编码器跳线设置正确（如适用）
· [ ] 无多余工具留在机柜内



阶段四：上电测试 (预计15分钟)

上电前检查:
· 确认所有接线无误
· 确认输入电压在额定范围内（115V或230V）
· 确认没有短路（用万用表测量）

上电步骤:

  1. 仅给辅助电源上电（主回路保持断开）
  2. 观察的状态：
    • 电源指示灯应亮起
    • 不应有异常声音或气味
  3. 检查输出电压（如有条件）：
    • 用上的各路供电电压
  4. 检查控制板状态：
    • 控制板应正常启动
    • 观察LED指示灯状态
  5. 编码器测试（如适用）：
    • 手动盘车，检查速度反馈是否正常

故障代码参考（如报F501/F512）：
根据故障代码表：

  • F501 辅助电源欠压：检查板，必要时更换
  • F512 主电压欠压：检查上X12/X13连接及SDCS-PIN-51上的电压编码电阻

最终确认:
· 系统运行>30分钟无报警
· 记录更换信息（日期、人员、新模块序列号）到维护日志
