描述
关键技术规格

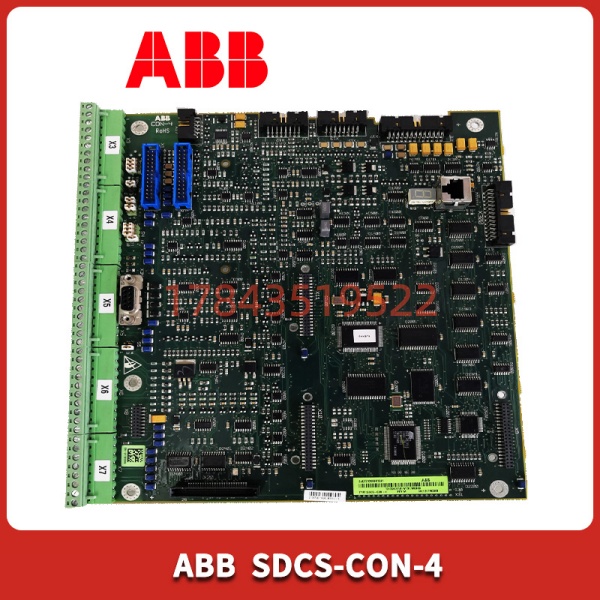

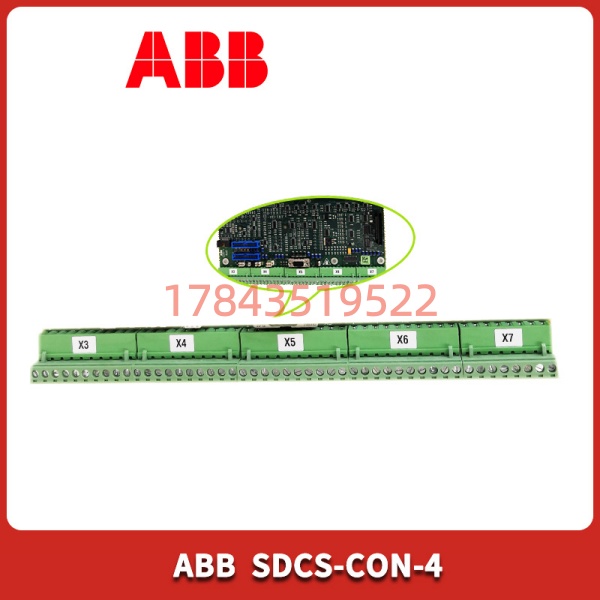

SDCS-CON-4 (DCS800主控制板)
| 参数 | 规格 |
|---|---|
| 产品型号 | SDCS-CON-4 |

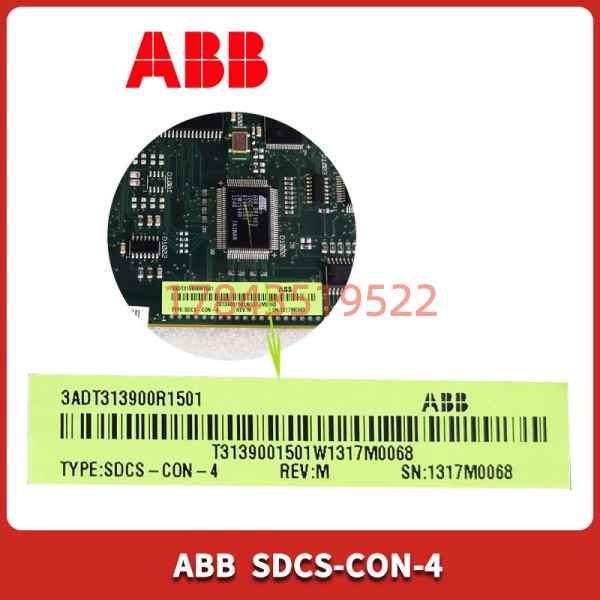

| 订货号 | 3ADT313900R1501 |
| 适用系统 | ABB DCS800 直流传动 |
| 功能定位 | 主控制单元 (Main Control Board) |
| 控制功能 | 整流和励磁控制、速度/转矩调节 |
| 保护功能 | 过流、过压、欠压、过载、短路、接地故障 |
| 通信接口 | 通过选件模块扩展，支持PROFIBUS DP-V1、Modbus RTU、PROFINET IO等 |
| 连接方式 | 通过屏蔽扁平电缆连接SDCS-PIN-51 (X12/X13) |
| 安装方式 | DCS800控制单元内插装 |
SDCS-CON-1 (DCS500控制板)
| 参数 | 规格 |
|---|---|
| 产品型号 | SDCS-CON-1 |
| 订货号 | 3BSE006196R1 |
| 适用系统 | ABB DCS500 直流调速器 |
| 功能定位 | 控制输出板 |
| 控制电源 | 220V AC / 50Hz |
| 安装方式 | 盘装式 |
| 重量 | 约0.3kg |
| 认证 | CE |
SDCS-CON-2A (SDCS DCS控制板)
| 参数 | 规格 |
|---|---|
| 产品型号 | SDCS-CON-2A |
| 订货号 | 3ADT309600R0002 |
| 适用系统 | ABB SDCS分布式控制系统 |
| 功能定位 | 核心控制模块 (无软件) |
| 控制能力 | 支持多通道I/O接入与实时逻辑运算 |
| LED指示 | 电源、通信、故障状态灯 |
| 冗余支持 | 支持SDCS系统冗余架构 |
| 工作温度 | 0°C至+60°C |
| 安装方式 | DIN导轨或机架插入式 |
| 软件要求 | 用户可加载ABB官方或定制软件 |
SDCS-CON-F01 (驱动控制器模块)
| 参数 | 规格 |
|---|---|
| 产品型号 | SDCS-CON-F01 |
| 适用系统 | ABB SDCS驱动控制系统 |
| 功能定位 | 控制器模块 |
| 主要用途 | 纺织、造纸、钢铁行业高精度驱动控制 |
| 通信接口 | CANopen、PROFIBUS等 |
| 重量 | 0.28kg |
产品深度介绍
SDCS-CON系列是ABB直流传动系统的核心控制板，不同型号适配不同版本的直流调速器。
SDCS-CON-4 (3ADT313900R1501) 是ABB DCS800系列直流传动的主控制单元。DCS800是ABB针对工业应用设计的高性能直流传动产品，广泛用于需要精确速度和转矩控制的场合，如冶金轧钢、造纸、起重等。SDCS-CON-4控制板作为DCS800的“大脑”，集成了处理器、内存、通信接口和控制逻辑电路，负责执行复杂的电机控制算法、管理驱动器的运行参数、处理各种输入/输出信号，并与上位控制系统进行通信 。
SDCS-CON-1 (3BSE006196R1) 是DCS500系列直流调速器的控制板。DCS500是的前一代产品，在市场上仍有大量存量设备。该控制板负责处理传动系统的主要控制逻辑、信号处理和通信功能，确保电机在各种工业应用中能够可靠、精确地运行 。
SDCS-CON-2A (3ADT309600R0002) 属于ABB SDCS系列分布式控制系统(DCS)的核心控制模块，负责系统的数据处理、逻辑运算及现场设备控制。该版本不包含控制软件，用户可根据系统要求加载ABB官方或定制控制软件，实现灵活配置 。
SDCS-CON-F01 是SDCS（Selective Drive Control System）系统的控制器模块，用于协调和控制多个驱动模块，实现对电机驱动系统的集中管理。主要应用于纺织、造纸、钢铁等需要高精度驱动控制的行业 。
主要型号对比
| 型号 | 订货号 | 适用系统 | 状态 | 说明 |
|---|---|---|---|---|
| SDCS-CON-1 | 3BSE006196R1 | DCS 500 | 已停产/备件 | 直流调速器控制输出板 |
| SDCS-CON-2A | 3ADT309600R0002 | SDCS DCS | 已停产/备件 | 无软件版本，需用户加载 |
| SDCS-CON-4 | 3ADT313900R1501 | DCS 800 | 已停产/备件 | 主控制单元，核心CPU |
| SDCS-CON-F01 | – | SDCS驱动系统 | 已停产/备件 | 控制器模块，高精度驱动控制 |
常见问题解答 (FAQ)
Q1: SDCS-CON-1、SDCS-CON-2A、SDCS-CON-4、SDCS-CON-F01有什么区别？可以互换吗？
A: 绝对不能互换！ 这是SDCS-CON系列最容易踩的坑。
| 型号 | 适用系统 | 互换性 |
|---|---|---|
| SDCS-CON-1 | DCS500直流调速器 | ❌ 不可与CON-4互换 |
| SDCS-CON-2A | SDCS分布式控制系统 | ❌ 不可与互换 |
| 直流传动 | ❌ 不可与CON-1互换 | |
| SDCS-CON-F01 | SDCS驱动控制系统 | ❌ 不同平台 |
采购前必须核对现场实物的完整型号，差一个字符都可能不兼容。
A: E06故障表示控制板未能按时完成内部任务。排查步骤 ：
- 断电重启：完全断电几分钟后重新上电，排除临时性故障
- 检查连接：确认X12、X13扁平电缆连接牢固，没有松动
- 重新加载固件：在稳定电源下重新刷写固件
- 检查外部干扰：确认没有电磁干扰导致处理延迟
- 检查硬件损坏：查看控制板是否有过热或明显损坏痕迹
如果以上步骤都无法解决，控制板硬件可能已损坏，需要更换。
Q3: 和“无软件版本”有什么区别？
A: 本身就是“无软件版本” 。这意味着：
- 模块本身不包含控制软件
- 用户需要根据实际应用需求，自行加载ABB官方软件或定制软件
- 更换时，必须将旧板的软件备份并恢复到新板上
如果丢失了软件备份，需要联系设备厂商或ABB获取原始软件文件。
Q4: 更换控制板时程序会丢失吗？
A: 会！ 这是很多工程师的教训。
SDCS-CON系列控制板上的程序存储在RAM或Flash中：
- 如果是（无软件版本），程序存储在外部，更换后必须重新加载
- 如果是，参数通常存储在控制板或外部存储中
强烈建议：
- 更换前用调试软件（DriveWindow等）完整上传参数备份
- 保存到U盘、云端和纸质记录
- 记录关键参数：电机铭牌参数、电流环PI、速度环PI、通信设置
没有备份的情况下更换，等于重新调试一台设备。
A: 绝对不能！ 这是一个低级但致命的错误。
根据需要通过两条16芯屏蔽扁平电缆连接SDCS-PIN-51 ：
- 一条连接X12端子
- 另一条连接X13端子
两条电缆在两端都必须标记清楚（一端标X12，另一端标X13）。最坏情况下，贴标签！ 接反了会导致信号错乱，可能损坏设备。
Q6: 这些型号已经停产了吗？还能买到吗？
A: SDCS-CON系列各型号均已停产或进入备件供应期。
- /2A/4：原厂已停产，市场流通的主要是库存件或翻新件
- ：同样处于备件供应状态
我们常年备有各型号现货，出货前100%功能测试。采购时请提供现场实物的完整型号标签照片，我们帮你确认。
Q7: 质保多久？出问题怎么办？
A: 我们提供12个月质保（自发货日起计算）。
质保范围：模块本身的硬件故障（非人为损坏）。
售后流程：
- 联系我们，描述故障现象（最好有照片/视频）
- 我们远程协助诊断
- 如确认模块故障，1年内免费更换
