描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | SCYC51020，58052582H |
| 功能定位 | 脉冲触发与电网同步，晶闸管桥控制 |
| 供电电压 | 24V DC（±10%），支持防反接保护 |
| 脉冲输出 | 4 路，频率 0.01Hz~30kHz，脉宽 1μs~10s |
| 负载能力 | 250mA / 路，适配电阻 / 感性负载 |
| 通信协议 | Modbus-RTU、Profibus DP、Ethernet/IP |
| 工作温度 | -20℃ ~ +60℃ |
| 绝缘耐压 | 1500VAC/1 分钟，通道间隔离 |
| 尺寸（高 × 宽 × 深） | 120×80×25 mm |
| 重量 | 约 0.35 kg |
| 防护等级 | IP20 |
产品深度介绍

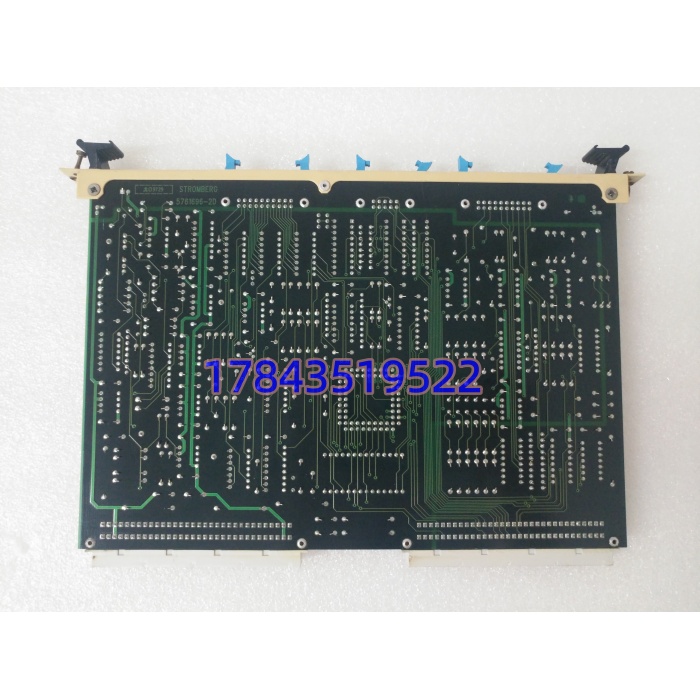

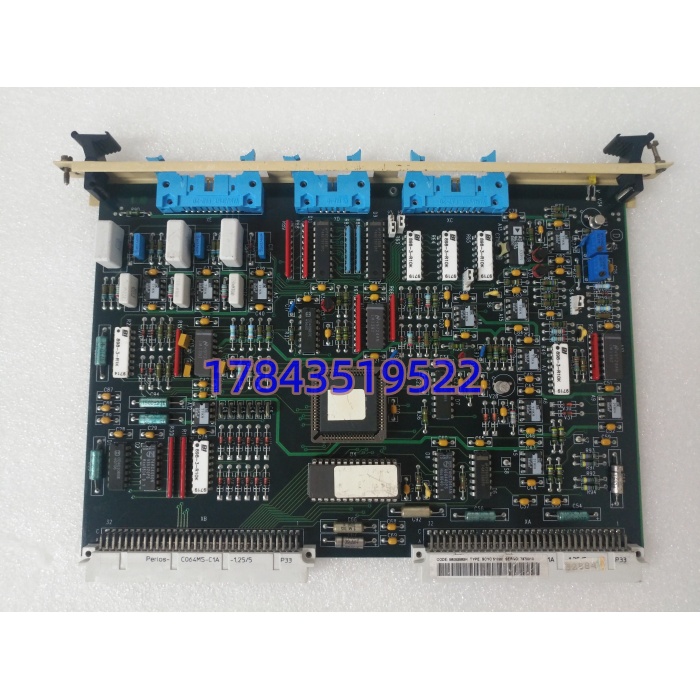

SCYC51020（58052582H）是 ABB 专为电力电子与运动控制设计的高精度脉冲同步板卡，属于 SCYC 系列核心部件，用于反并联晶闸管桥或励磁系统的触发控制。
模块集成双通道隔离接口，抗干扰能力强，适配工业复杂电磁环境；支持多协议通信，可与 ABB 变频器、整流器及第三方 PLC 无缝对接。脉冲精度达1μs 级，对称性不受温度影响，长期运行无需校准，广泛应用于电力、冶金、传动控制领域
应用场景与行业案例
工程痛点
电力电子设备（如晶闸管整流器、变频器）需高精度同步脉冲，普通板卡精度不足、抗干扰差，易导致触发不稳、设备抖动或故障停机，影响连续生产。
典型应用场景
- 电力行业 – 励磁系统控制同步发电机励磁晶闸管桥触发，脉冲与电网电压同步，保障发电稳定性，避免并网冲击。
- 冶金行业 – 轧机传动控制轧线变频器脉冲同步，多电机速度协同，减少钢带张力波动，提升产品精度。
- 化工行业 – 加热炉温控电阻炉晶闸管调功，精确控制加热功率，温度波动≤±1℃，降低能耗。
- 新能源 – 变流器控制储能变流器 / 光伏逆变器脉冲触发，实现能量双向流动与并网同步。
真实案例
某钢铁厂 1# 轧机变频器原用旧款脉冲板，运行时电机抖动明显，钢带厚度偏差超 ±0.05mm，每月次品损失超 20 万；且高温环境下频繁报错，每月需停机维护 2-3 次。
更换为 全新原装 SCYC51020（58052582H） 后：
- 脉冲同步精度提升，电机抖动消除，钢带厚度偏差控制在 ±0.01mm 内
- 宽温设计适配轧机 45℃环境，连续运行18 个月零故障
- 无需频繁校准，维护时间减少 80%，年节省成本超 240 万
