描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整订货号 | 3BSE003832R1 |
| 短型号 | SC510 |
| 适配系统 | ABB AC800F、Freelance 2000、Advant OCS DCS 系统 |
| 配套子模块 | 全部 S800 系列 AI/AO/DI/DO/ 通讯子卡 |
| 插槽容量 | 仅支持 1 块 S800 子模块 |
| 供电输入 | 24 V DC ±10%，典型功耗 5 W |
| 内部总线 | S800 专用并行 I/O 背板总线 |
| 安装方式 | 标准 DIN 35 mm 导轨卡扣固定 |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%~95%，无冷凝 |
| 防护等级 | IP20（控制柜内使用） |
| 外形尺寸 | 135 mm × 100 mm × 25 mm |
| 净重 | 0.22 kg |
| 硬件区分 | 不可混用 SC520 多槽载体，背板总线定义不通用 |
产品深度介绍

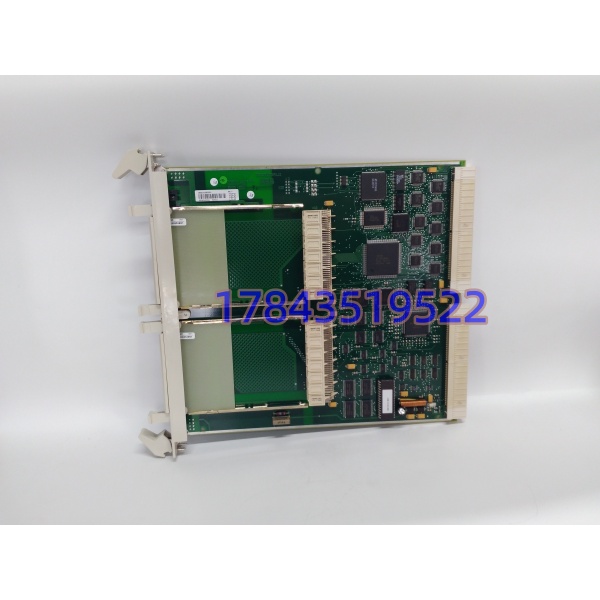

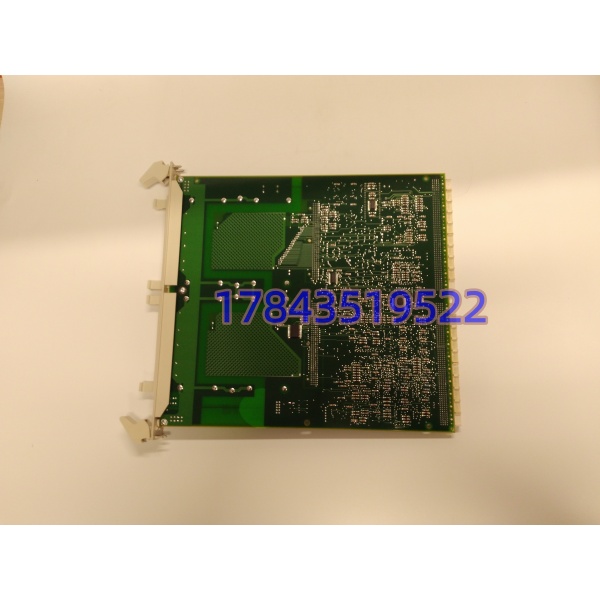

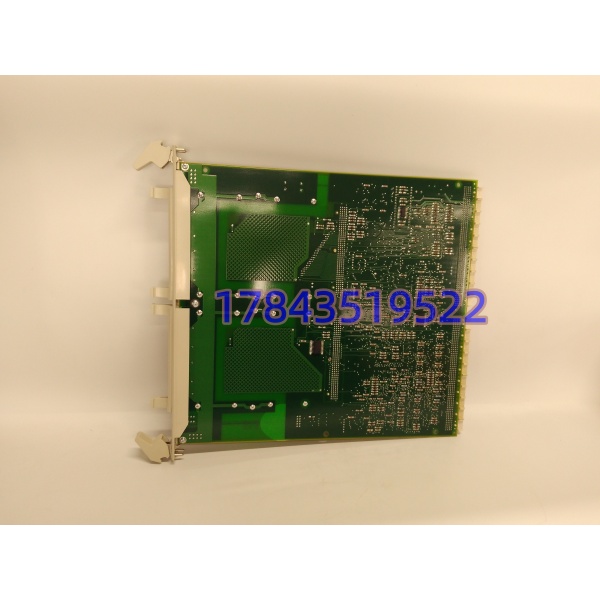

SC510（3BSE003832R1）是 ABB S800 远程 IO 系统配套的单槽载体底座，自身不含运算 CPU，仅作为物理承载与总线中转介质，上端对接 DCS 控制底板，下端可插入任意一块 S800 模拟量、数字量子模块，实现现场测点信号上传主控系统。
该载体内置隔离总线驱动电路，对强弱电信号做分层隔离，可耐受电厂、化工现场强电磁干扰；导轨式独立安装，无需成套机架，适合零散测点就地扩容改造。对比多槽 SC520 底座，SC510 适合点位分散、小批量 IO 扩展场景，运维更换无需整组断电，单块拆装不影响其他测点运行。
目前 Freelance、老款 AC800F 系统已迭代更新，原厂不再批量生产 SC510，产线技改、故障替换只能依靠现货库存，更换时需核对整机总线固件版本，版本跨度过大会出现子模块识别失败。
应用场景与行业痛点
流程工厂远程 IO 底座一旦损坏，对应回路温度、压力、流量测点全部失联，中控无数据、联锁保护失效；化工、火电连续生产装置无法随意停机，原厂备件调货周期 4~6 周，长时间测点盲区存在安全生产隐患。
典型应用场景
- 火力发电厂辅控 DCS 系统锅炉风机、除灰、水处理就地测点扩容，分散点位单通道 IO 采集，单块 SC510 故障不牵连其他测量回路。
- 石油化工精馏、反应装置防爆机柜内零散温度、液位变送器采集，底座电气隔离设计规避防爆柜内电磁干扰，保障联锁信号稳定。
- 水处理厂 Freelance 2000 自控系统加药、沉淀池分布式测点改造，无需新增完整机架，低成本扩展模拟量、开关量采集通道。
- 冶金高炉、烧结辅机监控高温粉尘现场就地 IO 柜，导轨独立拆装，维护更换流程简单，缩短停机检修时长。
- 制药 GMP 生产线 AC800F 控制系统洁净车间温湿度、压差测点分散布置，SC510 小巧体积适配狭小控制柜空间。
真实抢修案例
江苏某化工园区精馏装置 2025 年 10 月中控提示液位测点失联，现场 载体总线接口损坏，配套 AI810 子模块无法识别。联系原厂订货周期 36 天，期间该回路高低液位联锁失效，存在溢料风险，车间只能安排人员 24 小时现场人工盯守。采购紧急调取全新原装现货，运维断电更换底座，复刻原有总线接线后上电，测点数据即刻恢复上传，联锁功能正常投用。后续该厂采购三块 作为就地 IO 常备备件。
