描述
产品详情
・型号：SB822・物料编号：3BSE018172R1・品牌：ABB・适配系统：AC 800M、System 800xA、S800 I/O 机架
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 产品名称 | SB822 Power Supply Unit |
| 输入电压 | 24 VDC（19.2～30 VDC） |
| 背板输出 | 5 VDC，最大 6.5 A |
| 功耗上限 | 约 38W |
| 槽位占用 | S800 机架标准单槽位 |
| 冗余模式 | 两块 SB822 可并联冗余供电 |
| 状态指示灯 | PWR OK 运行灯、故障告警 LED |
| 保护机制 | 输出短路保护、过流保护、过热关断 |
| 总线支持 | ModuleBus 背板通讯总线 |
| 工作温度 | 0℃ ~ +55℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%～95% RH，无凝露 |
| 安装方式 | S800 I/O 机架插槽直插 |
| 系统状态 | 持续供货，存量项目主流维保备件 |
| 认证 | CE、UL 工业认证（参照原厂手册） |
产品介绍

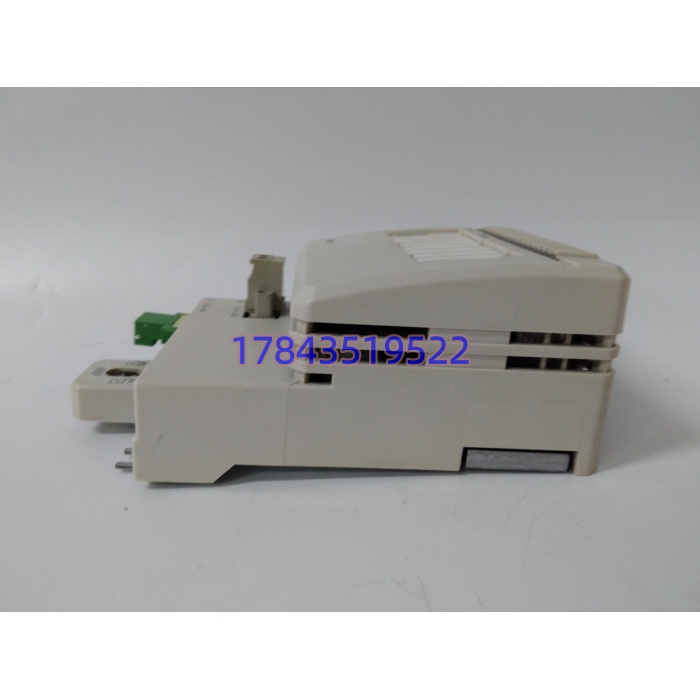

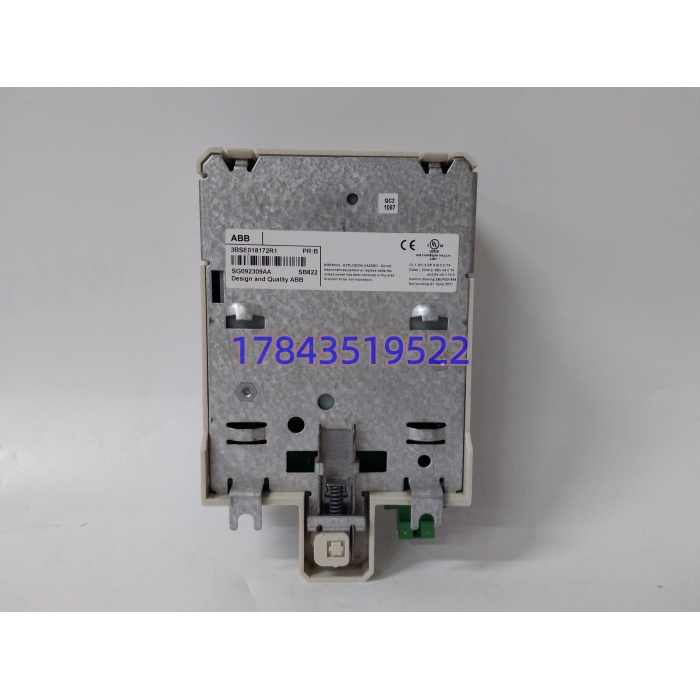

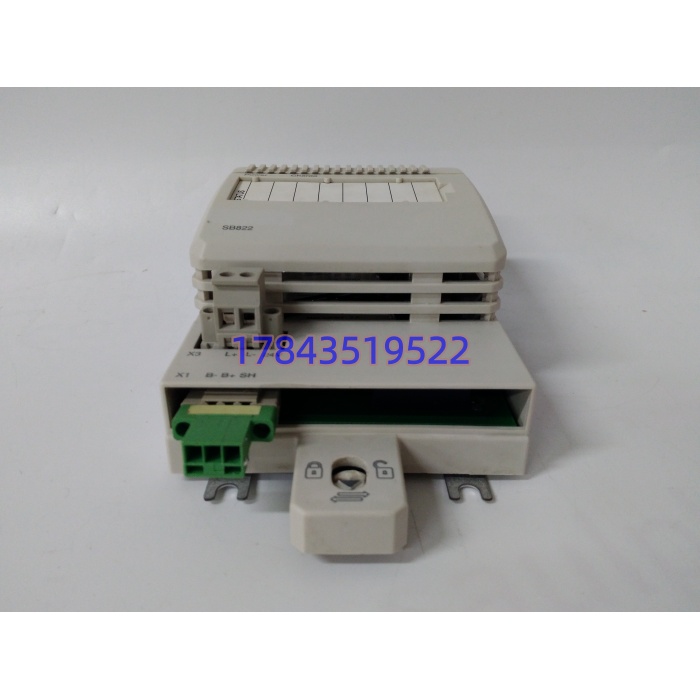

SB822（3BSE018172R1）是 ABB S800 I/O 机架标配电源模块，专门给机架背板 ModuleBus 总线和所有插入的 DI/DO/AI/AO 卡件供电。现场经常有人混淆 SB822 与 SB821：SB821 输出电流 4A，负载能力偏低；SB822 输出 6.5A，适合卡件数量较多、负载偏大的 I/O 机架，二者硬件外形一致，但额定输出不同，不能随意混用。关键工艺机架一般配置双 冗余供电，一路电源失效，另一路无缝接管供电，避免整架 I/O 失电造成测点失联、联锁失效。电源模块本身不参与信号采集，一旦模块电容老化故障，直接造成整机架卡件离线，是 800xA 系统常规大修常备备件。
应用场景与行业案例
痛点切入大量现场 S800 远程 I/O 机柜常年密闭高温运行， 内部电解电容加速老化，出现带载能力下降、随机断电、电源指示灯闪烁；如果未做冗余配置，故障直接导致一整组工艺测点全部丢失，触发大量工艺报警。很多项目扩容新增 I/O 卡件，继续使用 SB821 造成长期满载，后期频繁出现供电不稳。
典型场景
- 火电厂脱硫、除灰、化学水辅控 S800 远程 I/O 机柜
- 化工罐区、循环水、装置辅助单元分布式 I/O 站
- 造纸生产线工艺测点采集机架
- 市政污水厂、净水厂远程 I/O 控制站
- AC800M System800xA 存量系统维保，电源模块老化原位更换
真实案例某化工循环水系统 机架使用单块 运行多年，夏季高温天气频繁出现整架测点闪断。拆机检测电源带载压降超标，电容老化。后期新增一块 组成冗余供电架构，同时采购同型号 3BSE018172R1 作为备用件。更换后连续运行无供电异常。提醒：机架扩容前务必核算所有 I/O 卡件总功耗，负载接近上限直接选用 ，不要继续使用 SB821。
