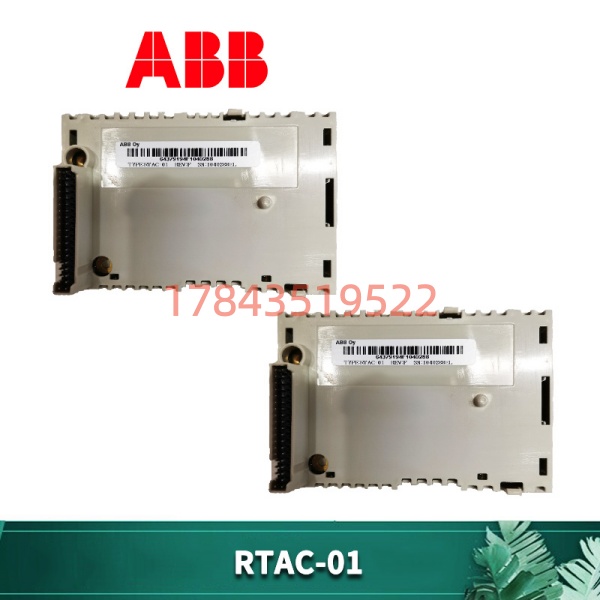

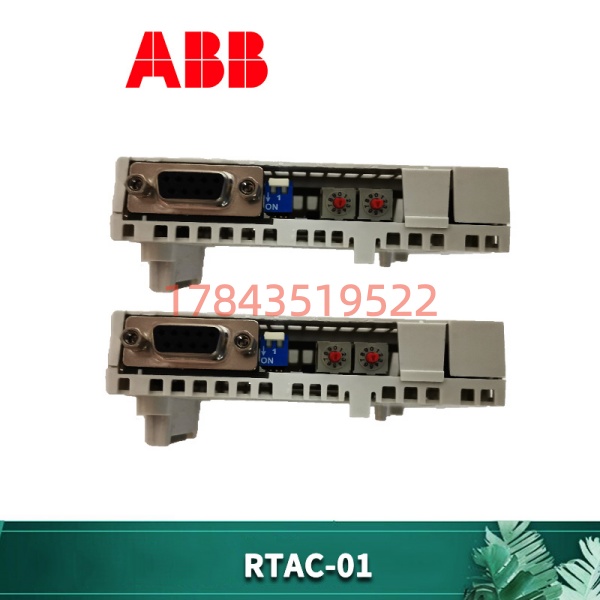

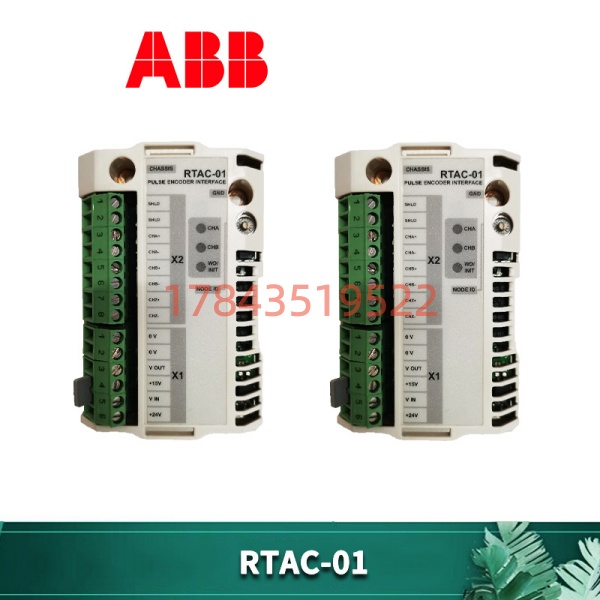

ABB RTAC-01 是ABB推出的工业级通讯接口模块，主要用于DCS系统与PLC设备之间的数据传输与交互，广泛应用于电力、石化、冶金等流程工业场景。
作为一款高可靠性的通讯解决方案，RTAC-01支持Profibus DP总线协议，具备冗余通讯功能，能在复杂工业环境下保持稳定的数据传输。相比同类产品，它的安装配置更简便，兼容性更强，可无缝对接ABB及其他品牌的自动化系统，有效提升生产流程的信息化水平。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通讯协议 | Profibus DP V0/V1 |
| 传输速率 | 9.6 kbps – 12 Mbps |
| 供电电压 | 24 V DC ±10% |
| 功耗 | ≤ 5 W |
| 工作温度 | -40°C 至 +60°C |
| 防护等级 | IP20 |
| 接口类型 | DB9 针型接口 |
| 冗余支持 | 内置冗余通讯功能 |
| 诊断功能 | LED 状态指示灯 |
| 安装方式 | DIN 导轨安装 |
安装与接线指南
阶段一: 准备工作 (预计10分钟)
⚠️ 安全第一:
- 通知生产部门计划停机时间
- 确认系统已切换到安全状态
- 断开控制系统电源（包括UPS）
- 等待5分钟，确保电容完全放电
工具准备:
· 防静电手环 + 防静电垫
· 十字螺丝刀（PH1 规格）
· 万用表
· 标签纸 + 记号笔
· 手机（拍照记录配置）
备份工作:
· 导出当前系统配置文件
· 拍照记录旧模块的接线端子和DIP开关位置
阶段二: 拆卸旧模块 (预计5分钟)
步骤:
- 移除模块前盖（卡扣式设计，轻按两侧取下）
- 断开接线:
- 用标签纸标注每根线缆的端子号
- 逆时针拧松端子螺丝，轻轻拉出线缆
- 释放模块固定:
- 按压模块底部的导轨卡扣
- 垂直向外拉出模块，注意保护背板连接器
- 检查背板连接器是否有损坏或灰尘
阶段三: 安装新模块 (预计10分钟)
步骤:
- 戴好防静电手环，从防静电袋中取出新模块
- 核对型号与旧模块一致
- 配置复刻:
- 对照照片设置DIP开关（站地址、波特率等）
- 确认终端电阻设置（仅总线末端模块启用）
- 插入机架:
- 对准背板连接器，垂直按压直到听到”咔哒”声
- 检查模块是否与相邻模块对齐
- 恢复接线:
- 按照标签逐根连接线缆
- 拧紧端子螺丝（约0.5 N·m扭矩）
- 轻轻拉扯线缆确认固定牢固
自检清单:
· [ ] DIP开关设置正确
· [ ] 所有线缆已连接
· [ ] 端子螺丝已拧紧
· [ ] 模块卡扣已锁定
阶段四: 上电测试 (预计15分钟)
上电前检查:
· 再次确认接线无误
· 测量输入电压应为24 V DC ±10%
· 检查+24V与GND之间电阻应>10kΩ
上电步骤:
- 先给控制机架上电
- 观察LED指示灯:
- 绿灯常亮 → 正常启动
- 红灯闪烁 → 参考故障代码手册
- 连接编程软件，扫描网络找到新模块
- 下载备份的系统配置文件
- 功能测试:
- 测试数据传输是否正常
- 检查与DCS/PLC的通讯状态
- 模拟数据交互确保系统稳定
最终确认:
· 系统运行30分钟无报警
· 记录更换信息到维护日志
常见问题解答 (FAQ)
Q1: ABB RTAC-01支持哪些通讯协议？
A: 主要支持Profibus DP V0/V1协议，这是工业领域广泛使用的现场总线协议，能实现高速、可靠的数据传输。如果需要对接其他协议的设备，可能需要额外配置网关模块。我们遇到过不少客户用它连接ABB DCS系统和西门子PLC，兼容性表现很好。
Q2: 这个模块支持热插拔吗？
A: 不支持。RTAC-01属于工业级通讯模块，更换时必须断电操作。强行热插拔可能会导致模块损坏、数据丢失，甚至引发系统故障。如果您的生产流程不允许停机，建议配置冗余通讯链路，这样可以在不停机的情况下切换备用通道。
Q3: 安装时需要注意什么？
A: 最重要的是静电防护，必须佩戴防静电手环，避免模块被静电击穿。另外，一定要拍照记录旧模块的DIP开关设置和接线方式，新模块要完全复刻这些配置，尤其是终端电阻的设置，只能在总线两端的模块上启用，中间模块必须关闭，否则会导致通讯故障。
Q4: 质保期多久？出问题怎么办？
A: 我们提供12个月的质保期（自发货日起）。质保范围包括模块本身的硬件故障和出厂缺陷，但不包括人为损坏（如静电击穿、摔落）和超出规格使用。如果出现问题，您可以联系我们，我们会先远程协助诊断，确认是模块故障的话，1年内可以免费更换或维修。
Q5: 这个模块可以和其他品牌的设备兼容吗？
A: 是的，只要对方设备支持Profibus DP协议，就可以兼容。我们已经成功对接过西门子、施耐德、罗克韦尔等品牌的PLC设备。不过在对接前，建议先确认双方的通讯参数（波特率、站地址等）一致，避免出现兼容性问题。如果遇到对接困难，我们的技术支持可以提供协助。
Q6: 价格比原厂便宜，是不是翻新件？
A: 绝对不是翻新件！我们的产品都是全新原装的，价格优势主要来自于全球渠道采购和批量议价，绕过了层层代理加价。您可以通过以下方式验证：我们提供原厂防静电袋照片、出厂标签和序列号，这些都可以向ABB官方查询生产日期和真伪。另外，我们还会提供质检报告，确保产品质量。
