ABB REX010 HESG324426R0001 HESG324389 | 总线终端模块

描述

关键技术规格

产品深度介绍

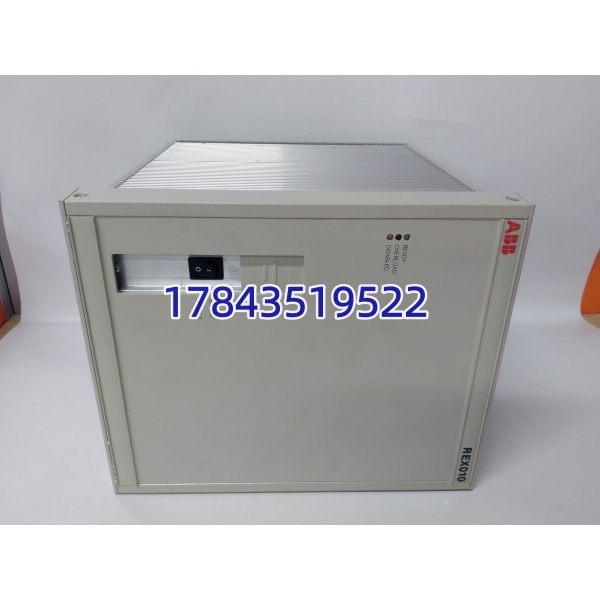

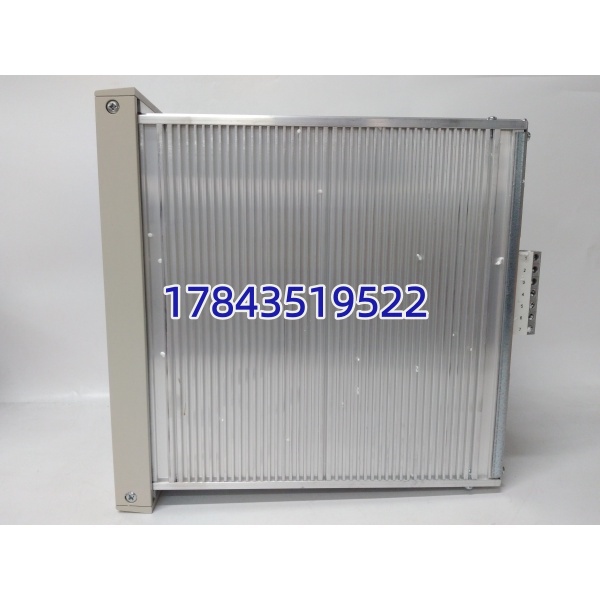

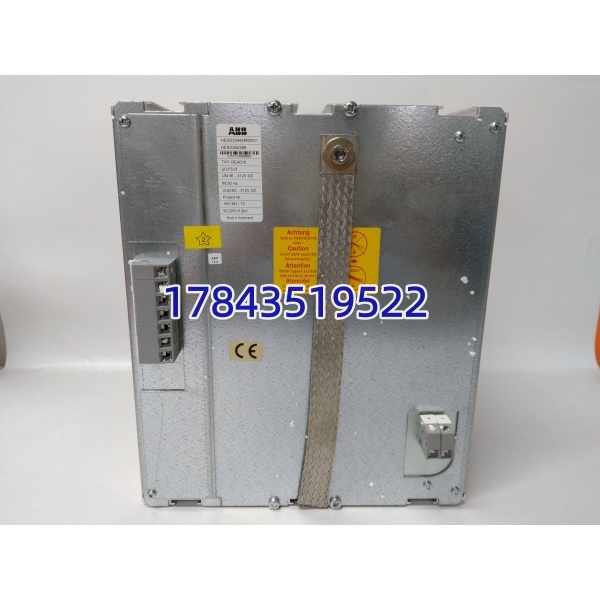

ABB REX010 终端模块，对应物料编号 HESG324426R0001、HESG324389，是 ABB 工控机架配套专用总线终端卡件。主要用于总线网络末端做阻抗匹配，削弱信号反射与波形畸变，避免通讯抖动、丢包、模块离线等异常。

模块采用工业级电路设计，内置标准 120Ω 终端电阻，适配主流工业总线布线规范。机身结构紧凑，可直接插入系统空余插槽固定，无需额外接线改造。长期运行温漂小、阻抗稳定性好，适合现场 24 小时连续运行工况，是冗余控制系统总线组网必不可少的配套备件。

应用场景与行业案例

工程痛点描述

工业现场总线布线距离长、节点多，若总线两端缺少正规终端匹配，容易出现信号反射干扰。日常表现为模块间歇性掉线、数据跳变、控制器通讯超时，运维人员反复排查接线却找不到根源，耽误检修时间，还会影响生产线连续运行。

典型应用场景

1. 电力行业 厂用电控制系统发电机组辅控机架总线末端匹配，稳定控制器与 I/O 卡件之间的通讯链路，减少干扰引发的瞬间离线。
2. 石油化工 装置 DCS 机架炼化装置多节点总线组网，加装 REX010 做终端匹配，抑制长线传输带来的信号反射问题。
3. 冶金行业 高炉辅控系统现场电磁环境复杂，总线末端配置终端模块，提升总线抗干扰能力，保障联锁信号可靠传输。
4. 建材水泥 生产线自动化长距离车间总线布线，依靠终端阻抗匹配，保证整条链路通讯时序稳定。

真实案例

某化工园区装置检修，技改新增多块 I/O 模块后，系统频繁报总线通讯超时，偶尔出现卡件闪断。电气工程师查接线、换屏蔽线都没有改善，后来对照图纸发现总线末端未加装终端模块。

现场加装 ABB REX010（HESG324426R0001）后，总线波形恢复正常，通讯报警完全消除，后续长期运行未再出现同类问题。现场维护人员也形成规范：凡总线布线超过规定节点，必须在首尾配置专用终端模块。

质量透明化 SOP

入库验收检测

• 来源追溯：核对原厂标签、物料编码与装箱资料
• 防伪核验：序列号存档比对，查验原厂标识完整性
• 外观检查：板卡无氧化、无磕碰、无拆焊痕迹
• 附件核对：标配卡扣、说明书、出厂标识齐全

上机功能测试

• 测试环境：ABB 标准系统测试机架
• 测试内容：插槽对位适配、总线阻抗实测、通讯链路稳定性测试
• 老化运行：连续通电 24 小时，观察无异常温升、无通讯波动
• 全程可提供测试照片与实测数据备查

电气参数测试

• 500V 摇表做绝缘检测，绝缘阻值符合工业标准
• 实测终端电阻阻值，误差控制在允许公差范围内
• 背板供电引脚导通性检测，无虚接、无短路

固件与硬件核验

• 板卡版本、批次编号逐一记录存档
• 无自定义跳线，保持原厂默认配置状态

最终质检与包装

• 质检员核验签字，张贴合格标签
• 防静电袋密封，外加气泡膜与纸箱防护
• 随货附带质检记录与质保说明

技术避坑指南

终端电阻乱加、多加

总线只允许总线最外两端配置 120Ω 终端，中间节点不要额外加装。多处叠加终端会拉低阻抗，反而造成通讯异常。

混用非原厂替代卡件

普通通用终端电阻阻值偏差大、温漂大，高低温工况下阻值漂移，容易留下隐性故障隐患，关键工况建议用原厂 REX010 匹配。

插槽安装不到位

插入机架插槽需完全扣紧，虚插会造成接触电阻变大，后期震动容易引发通讯时断时续，安装后建议轻晃复检。

忽略电磁环境适配

强电动力缆与总线缆近距离并行时，即便加装终端模块，也要保持布线间距、做好屏蔽层单端接地，从源头降低干扰。
