描述
关键技术规格
- 通道数量：32 路独立继电器输出
- 输出类型：继电器干接点，单刀单掷（SPST）
- 负载电压：最高 250V AC / 300V DC
- 每通道电流：最大 5A（阻性负载）
- 控制信号：来自 216VC62a 处理器单元
- 保护特性：短路保护、过载保护、过压保护
- 状态指示：前面板 LED，每通道独立显示
- 总线接口：B448C 总线（与 CPU 通讯）
- 工作温度：-20°C ~ +60°C
- 安装位置：标准 REG216 机架，占 1 个槽位
- 尺寸（宽 × 高 × 深）：约 120 × 240 × 90 mm
- 重量：约 0.8 kg
产品深度介绍

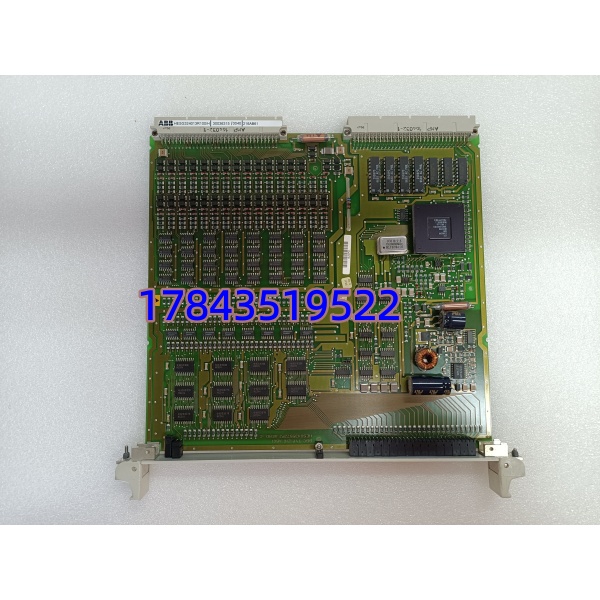

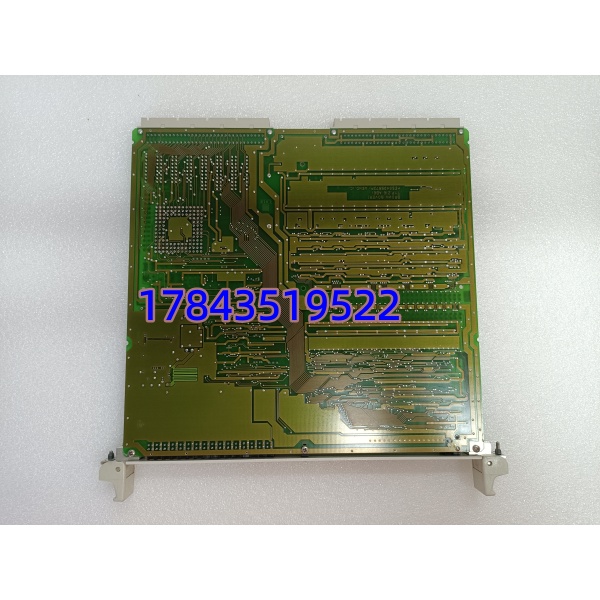

ABB 216AB61（HESG324013R101）是REG216 电力保护系统的核心数字输出卡件。它接收主控单元（216VC62a）的保护逻辑指令，驱动现场继电器、断路器、指示灯等执行设备，实现跳闸、报警及状态指示功能。
模块采用高密度 32 通道设计，继电器输出具备强隔离与抗干扰能力，满足电力行业高可靠性要求。每路输出带短路 / 过载保护，面板 LED 可直观查看通道状态，方便现场调试与维护
应用场景与行业案例
工程痛点
电力系统保护动作需快速、可靠触发跳闸 / 报警；传统输出卡通道少、可靠性低，故障时易拒动或误动，威胁设备与电网安全。
典型应用场景
- 火电 / 核电：发电机、变压器保护跳闸控制，驱动高压断路器。
- 变电站：线路保护、母线保护输出，控制隔离开关与报警回路。
- 工业电网：工厂自备电站、微网保护，实现故障隔离与安全停机。
- 轨道交通：牵引供电系统保护，故障时快速切断电源。
真实案例
去年 6 月，南方某 220kV 变电站 REG216 系统原 216AB61 卡老化，部分通道接触不良，保护动作时无法可靠跳闸，存在重大安全隐患。原厂交期 6 周，变电站不能长期带缺陷运行。我们提供现货全新模块，工程师核对 B448C 总线配置与通道映射，1.5 小时完成更换，所有输出动作正常。后续该站常备 1 块该型号卡，保障保护系统可靠运行。
质量透明化检测流程
- 入库验收：核验 ABB 原厂序列号、HESG324013R101 型号标识及装箱单；检查 PCB 无腐蚀、继电器触点无氧化、端子完好；核对合格证与出厂测试报告。
- 上机功能测试：在 ABB REG216 标准机架，搭配 216VC62a 处理器；测试 32 通道继电器吸合 / 断开动作，面板 LED 状态同步；连续 24 小时老化测试，无异常。
- 电气参数检测：测试每通道绝缘电阻＞10MΩ；校验触点接触电阻＜50mΩ；验证短路保护功能正常。
- 固件与配置验证：读取固件版本（如 V2.1.3）；备份通道映射与保护逻辑配置参数。
- 包装出库：防静电袋密封，配原厂手册；贴 QC 合格标签，可提供完整测试报告与视频。
技术避坑指南
- 总线配置错误：模块依赖 B448C 总线与 CPU 通讯，曾遇项目因总线地址拨码错误，导致模块无法被识别，保护信号无法输出。
- 负载容量超标：每通道最大 5A，若驱动大电流负载（如大功率接触器），需加中间继电器，否则易烧触点。
- 通道映射不一致：更换前务必拍照记录原模块通道与保护功能的映射关系；曾有工程师直接替换，导致跳闸回路错位，引发误动作。
- 静电防护：模块继电器驱动芯片对静电敏感，操作时必须戴防静电手环，冬季干燥环境尤需注意。
