描述
产品深度介绍

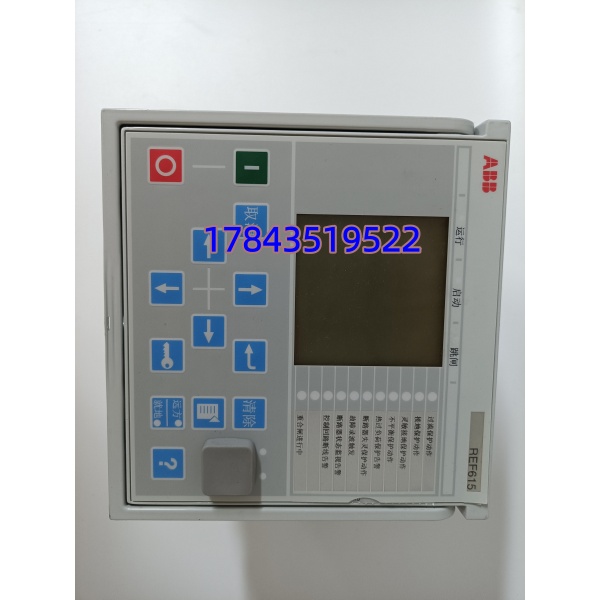

ABB REF615C-D HCFFAEAGABC2BAA1XD 是 Relion615 系列标准 C-D 硬件配置馈线保护装置，适配 10kV 工业变电站、厂区配电室、市政配网架空与电缆馈线。整机采用前插拔分体结构，面板 HMI 与后机芯可分离拆装，无需整台拆下即可更换操作面板，大幅缩短开关柜检修时长。集成全套馈线专用保护逻辑：无方向 / 方向过流、速断、负序保护、灵敏接地故障、热过载、断路器失灵、三相一次自动重合闸；同时集成三相电压电流、功率、功率因数、频率、电能计量功能，内置大容量故障录波与 SOE 事件顺序记录。支持 IEC61850、Modbus RTU/TCP、IEC60870-5-103 多规约并行通讯，可直接对接 SICAM、第三方 SCADA 监控系统，老旧配电室改造无需更换二次回路，仅替换本装置即可完成数字化升级。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整配置码 | REF615C-D HCFFAEAGABC2BAA1XD |
| 适用电压等级 | 10kV 及以下中压馈线 |
| CT 额定输入 | 1A / 5A 软件切换兼容 |
| PT 额定电压 | 100V AC |
| 辅助工作电源 | 80 ~ 265 VAC / 80 ~ 265 VDC 自适应 |
| 整机静态功耗 | ≤8.4W，满载运行≤13W |
| 保护功能 | 方向 / 无方向过流、速断、接地故障、负序、热过载、重合闸、失灵保护 |
| 通讯接口 | 双路以太网（IEC61850）、RS485 Modbus、IEC103 串口 |
| 录波存储 | 可存储≥40 组故障波形，毫秒级 SOE 事件记录 |
| 机械结构 | 前插拔分体式，面板独立拆卸 |
| 工作温度 | -25 ℃ ~ +55 ℃ |
| 防护等级 | 面板 IP54，背部端子室 IP20 |
| 安装方式 | 开关柜标准嵌入式安装 |
| 认证标准 | IEC60255、IEC61850、CE 工业安规 |
| 整机重量 | 约 1.8 kg |
入库质检流程

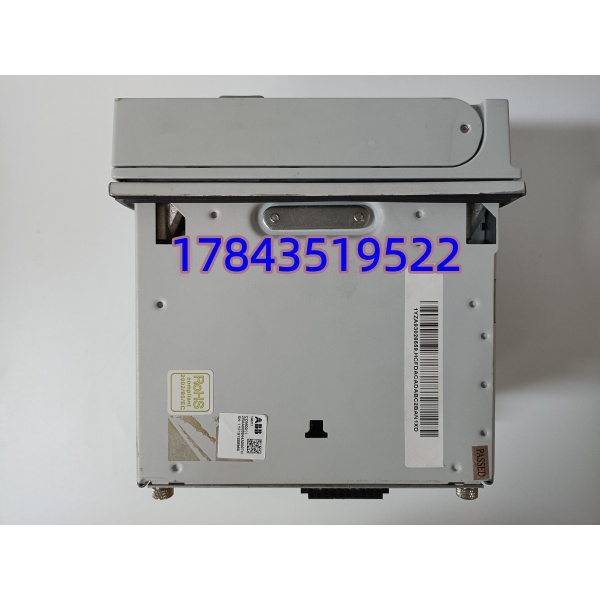

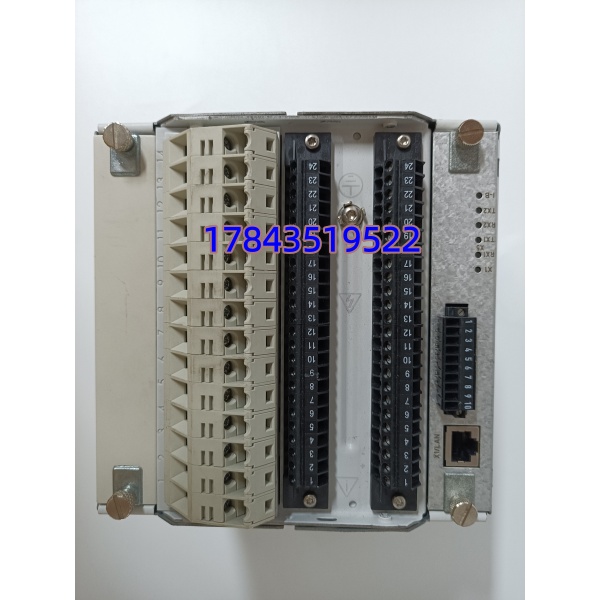

1. 入库外观溯源核验核对机身侧面完整长配置序列号 HCFFAEAGABC2BAA1XD、原厂铭牌标签，查验液晶屏无划痕、面板按键完好；机芯电路板无维修补焊痕迹、无氧化黄变；原厂防静电袋、出厂标识完整未拆封；清点以太网口、CT 端子、遥控出口无变形缺件。使用 Fluke 115 万用表检测辅助电源回路，排查短路缺陷。
2. 标准继电保护测试台上机全功能拷机搭建标准继电保护测试仪 + PCM600 调试平台，模拟相间短路、接地故障、负荷电流连续 72 小时满载测试；全程记录 RUN/ERR/COM/TRIP 指示灯状态，校验方向过流、重合闸、GOOSE 通讯、故障录波全部功能，测试全程留存照片视频可按需发送客户核验。
3. 电气安全参数检测500V 摇表执行整机绝缘电阻测试，阻值大于 10MΩ 判定合格；CT 采集端子、以太网通讯口接地连续性校验；三相电压电流采样精度多点校准，杜绝数值漂移缺陷。
4. 定值与通讯配置备份存档读取装置内置固件版本，拍照记录出厂默认保护定值分组；导出 IEC61850 通讯、GOOSE 配置模板归档，同步登记完整配置码、检测日期存档。
5. 终检封装出库质检员签字登记完整序列号，装置分体真空封装原厂防静电袋，外层加厚气泡膜缓冲防护，贴附 QC 合格质检标签，附带全套纸质检测记录随货发出。
