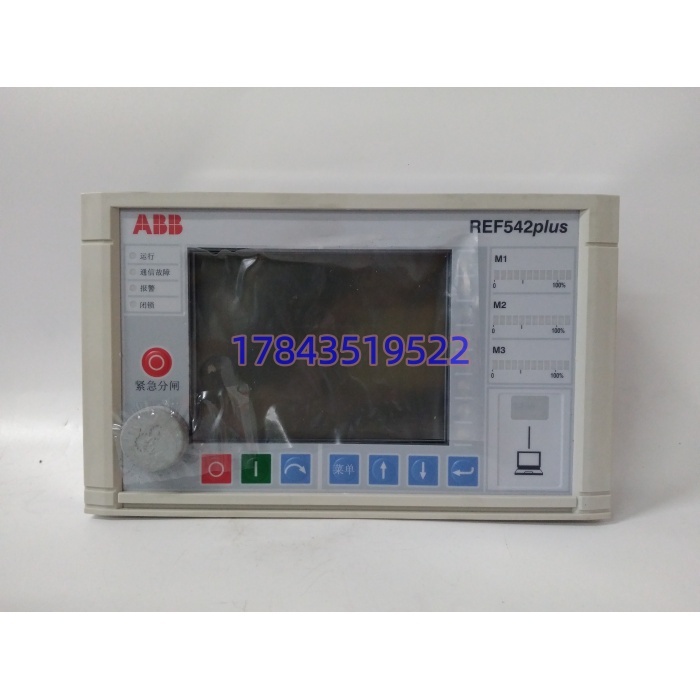

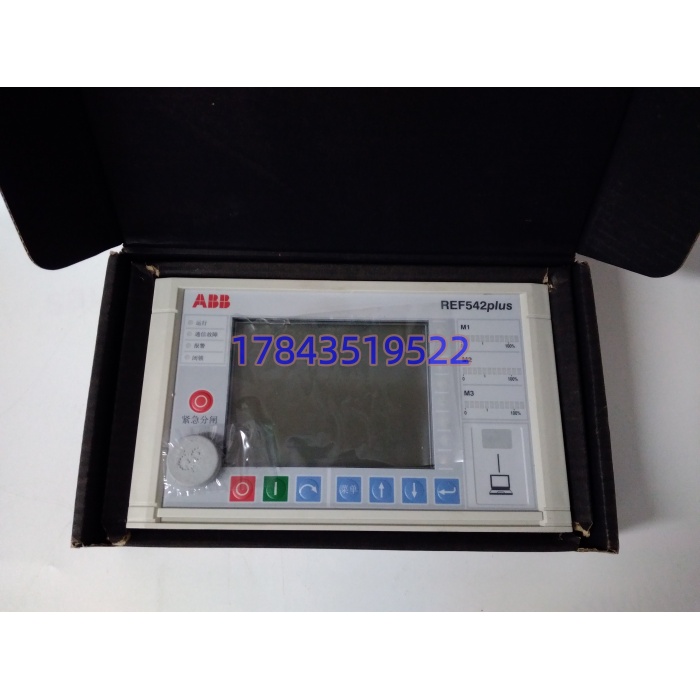

ABB REF542plus 1VCR007346 G0012 | HMI 操作面板

描述

产品详情

・型号：REF542plus 1VCR007346 G0012・品牌：ABB・系列：REF542plus

规格参数

• 产品形态：分体式 HMI 人机操作面板，与 REF542plus 保护主机分离安装
• 供电范围：110～240V AC/DC
• 显示：彩色 TFT 液晶显示屏，配套操作按键
• 防护等级：面板正面 IP54，背部接线区域 IP20
• 配套主体：仅适配 REF542plus 系列间隔控制器，不可单独运行
• 操作权限：硬件钥匙分级管控，区分控制权限、保护参数修改权限

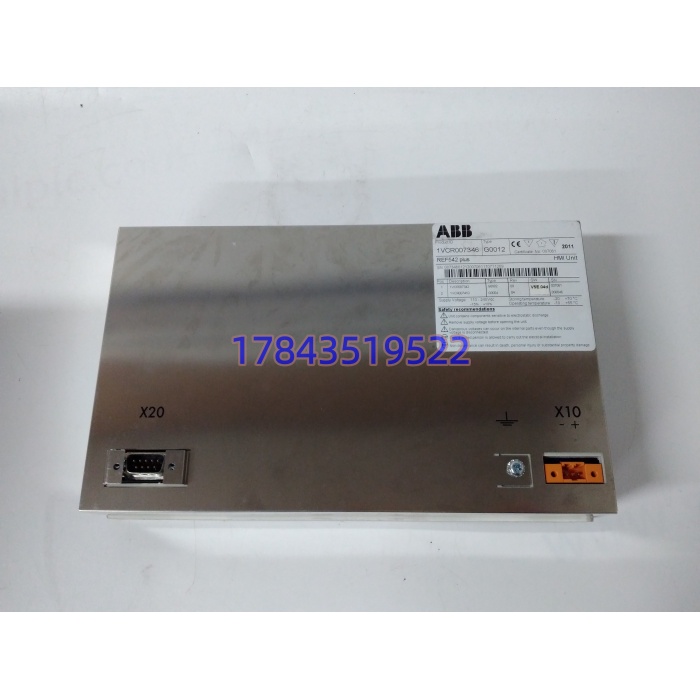

• 通讯方式：专用线缆连接 REF542plus 主机内部总线
• 环境温度：-10 ℃ ~ +55 ℃（开关柜面板安装）
• 安装方式：开关柜柜门嵌入式安装
• 功能权限：实时测量值查看、事件录波浏览、保护定值修改、断路器就地控制
• 原厂状态：REF542plus 整机平台已停产，该面板属于存量维修备件

产品介绍

1VCR007346 G0012 是 REF542plus 系统配套外置 HMI 操作面板，很多现场人员容易混淆，它不具备保护运算能力，仅为人机交互终端，全部逻辑、保护算法存放于柜内的 REF542plus 主机。坦白讲，不少改造项目直接采购面板后上机无响应，根源是忽略面板与主机固件版本匹配问题。老批次主机无法识别新版 HMI。面板故障只会影响就地操作，后台远动、保护跳闸逻辑不受影响；但现场就地巡检、定值修改无法执行，日常运维会受限。

应用场景与行业案例

现场经常遇到这类难题：中压开关柜 REF542plus 面板黑屏、按键失灵，运行人员无法就地查看故障信息、就地分合闸；整套装置停产，全新备件供货周期长，故障期间只能依赖后台远程监控。典型场景：

1. 工业厂区 10kV 配电室：馈线、电机开关柜就地操作与保护查看。
2. 化工装置中压开关站：循环水泵、压缩机电机保护间隔面板。
3. 光伏 / 风电箱变、升压站：集电线路 REF542plus 间隔控制柜。
4. 市政水厂、污水处理厂：中压进线、变压器保护开关柜。

真实案例：某化工园区 10kV 配电室 REF542plus 面板黑屏，后台通讯正常，保护功能正常，但现场无法查看故障录波、无法就地操作断路器。采购同型号 1VCR007346 G0012 备件直接替换，上电后通讯握手失败。排查确认新面板固件版本高于柜内保护主机，无法兼容。通过 PCM600 工具对 HMI 降级固件，重新建立通讯，面板恢复全部操作功能。工程师提醒：REF542plus 分体面板更换，固件版本匹配是首要核查项。
