描述
关键技术规格
| 参数项 | 规格值 |
|---|---|

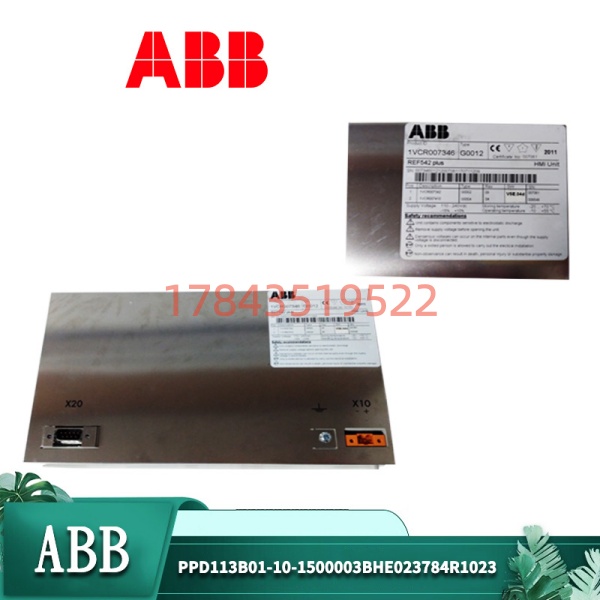

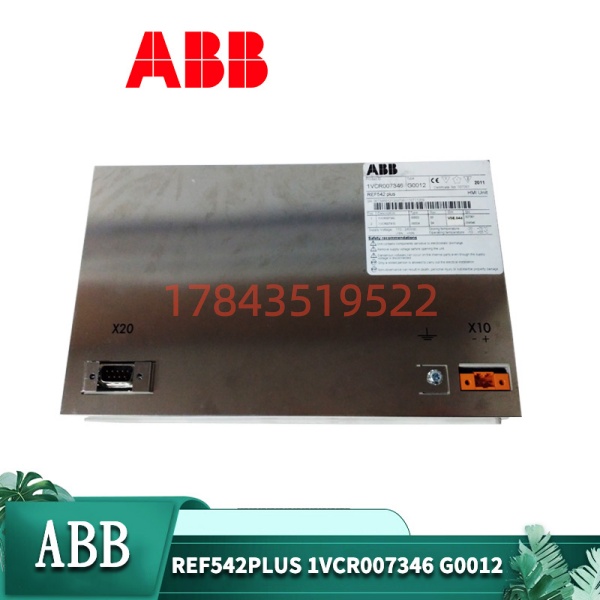

| 产品型号 | REF542plus (配置码: 1VCR007346-G0012) |
| 应用类型 | 馈线保护， 电动机保护 (具体以此配置型号功能为准) |
| 保护功能 | 过流保护 (瞬时、定时限)、接地故障保护、热过载保护、电机启动监视、欠/过电压、欠/过频等 (取决于具体配置) |
| 测量功能 | 三相电流、电压、有功/无功/视在功率、功率因数、频率、电能计量 (双向) |
| 控制功能 | 断路器/接触器遥控分合、开关位置监视、联锁逻辑 (可编程) |
| 通信协议 | IEC 61850 (MMS, GOOSE)， Modbus TCP， IEC 60870-5-103/104， DNP3.0 等 |
| 通信接口 | 标配 4 x 10/100 Mbps 以太网端口 (RJ45)， 支持光纤模块； 可选串行通信口 |
| 数字量输入 | 通常配置 11-14 路， 24-250 V DC/AC 可配置 |
| 数字量输出 | 通常配置 8-10 路继电器输出， 可用于跳闸、信号、遥控 |
| 模拟量输入 | 通常 5 路电流 (CT)， 4 路电压 (PT) 输入 |
| 工作电源 | 24/48/110/125/250 V DC 或 110/230 V AC， 宽范围 (需确认此配置的具体电源) |

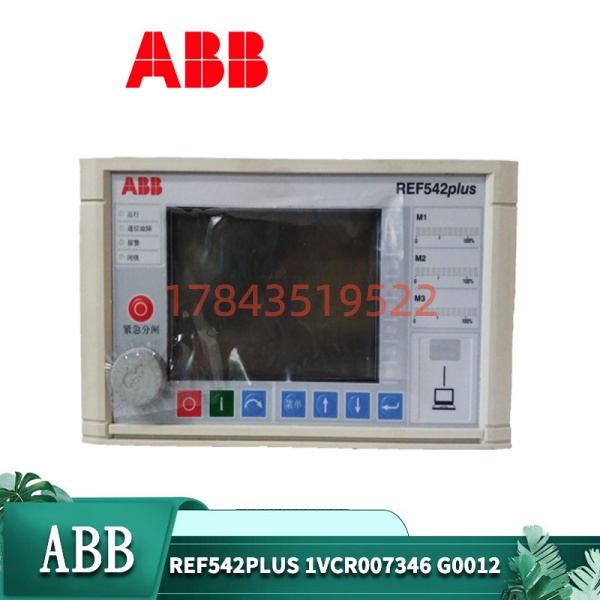

| 显示与操作 | 图形化 LCD 显示屏， 带导航键， 前面板 USB 口用于配置和维护 |
| 安装方式 | 面板嵌入式安装， 符合标准 19 英寸机柜 (1/2 宽度， 3U 高) |
| 工作温度 | -25°C 至 +70°C (IEC) |
| 认证 | 符合 IEC 60255, IEC 61850, IEC 60870 等系列标准 |
产品深度介绍
ABB REF542plus (配置码 1VCR007346-G0012) 属于 ABB Relion® 系列下的馈线保护测控产品线。它不是单一功能继电器，而是一个集成了保护、测量、控制、监视和通信五大功能的“微型智能变电站”。其“plus”后缀代表了在经典 REF542 基础上的增强，特别是对 IEC 61850 标准和先进通信能力的内置支持。这个特定配置型号“1VCR007346-G0012”意味着它在出厂时已预装了针对某种典型应用（如馈线或电动机）的固件和功能集，用户只需进行参数设定即可投入使用。
它的核心价值在于“集成化”、“数字化”和“网络化”。它用一个装置替代了过去需要多个独立设备（保护继电器、测控装置、通讯管理机）才能实现的功能，极大节省了屏柜空间、布线成本和调试时间。原生支持 IEC 61850，使其能够无缝接入现代数字化变电站或智能配电系统，通过 GOOSE 实现快速联锁，通过 MMS 上传丰富的设备状态和故障录波数据，为状态检修和智能运维提供可能。
应用场景与工程痛点
在配电室里，最怕保护装置“该动的时候不动，不该动的时候乱动”。REF542plus 这类高集成度装置，把保护的可靠性和系统的智能性结合在了一起。我见过老式配电柜，里面塞满了各种电磁式继电器、信号继电器、测量表计，接线密密麻麻像蜘蛛网。出一次故障，光查线就得半天。换成 REF542plus 后，一个3U高的装置搞定所有，柜内清爽，故障信息在后台电脑上一目了然。但它的复杂性也带来了新挑战：一旦配置错误，可能造成保护误动或拒动，后果更严重。
典型应用场景：
- 中压馈线保护与控制 (6-35kV)
这是 REF542plus 的核心应用。安装在进线、出线或母联柜中，提供完整的电流电压保护，遥控断路器分合，并测量所有电气参数上传至 SCADA 系统。在需要快速母线保护的场景，可通过 IEC 61850 GOOSE 与相邻柜的装置进行对等通信，实现分散式母线保护，速度和可靠性远超传统的硬接线跳闸。
- 大中型电动机综合保护
用于保护高压电机（如风机、水泵、压缩机）。除基本的过流、过载保护外，其热模型能准确模拟电机的发热和冷却过程，提供真正的反时限过热保护。还能监视电机启动过程，检测启动超时、堵转等异常。
- 配电变压器保护
作为配电变（如 10/0.4kV）的高压侧保护，提供带二次谐波制动的差动保护（需额外硬件模块）、过流、过负荷、非电量保护（通过开入接入）等。
- 分布式能源并网点保护
在光伏、风电等分布式电源的并网柜中，作为并网点保护装置。除了常规保护，还需具备逆功率保护、低频/低压解列、孤岛检测等满足电网规程要求的功能。其强大的通信能力便于向上级调度上传信息。
- 老旧变电站数字化改造
在变电站综自改造项目中，用 REF542plus 替换老式的电磁式或早期数字式保护。利用其多个以太网口，可以方便地接入站控层网络，并保留部分硬接线用于关键信号，实现平滑过渡。
