ABB PPD113 PPD103B101 | 3BHE020455R0101 励磁控制模块

描述

关键技术规格

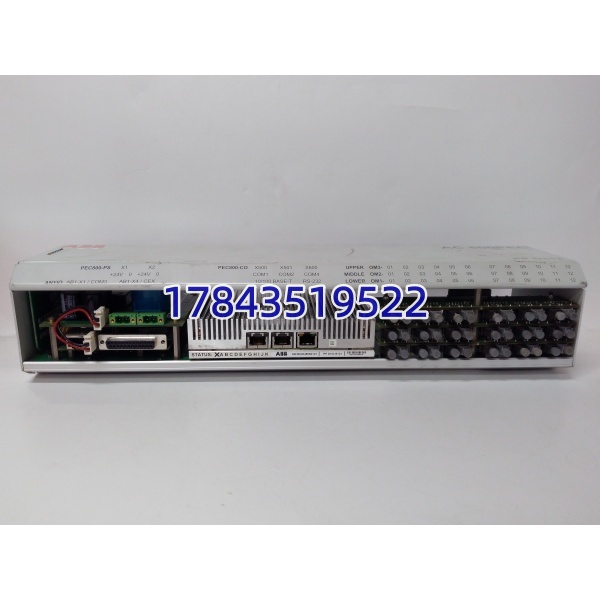

ABB PPD113 PPD103B101 3BHE020455R0101 3BHE023784R2630

产品深度介绍

ABB PPD103B101（3BHE020455R0101）是励磁系统的主控板卡，负责发电机励磁电流闭环调节、电压 / 无功控制及整流桥脉冲触发，保障机组并网稳定与电能质量。配套的 PPD113（3BHE023784R2630）为系统提供多路独立 24VDC 供电，每路带过载保护与状态监控，避免单路故障导致整机宕机。两者均采用工业级抗干扰设计，适配电厂、冶金等强电磁干扰、宽温、多粉尘工况。支持与 ABB 800xA 等 DCS 系统对接，实现远程监控与参数整定，是发电与传动系统的核心备件。

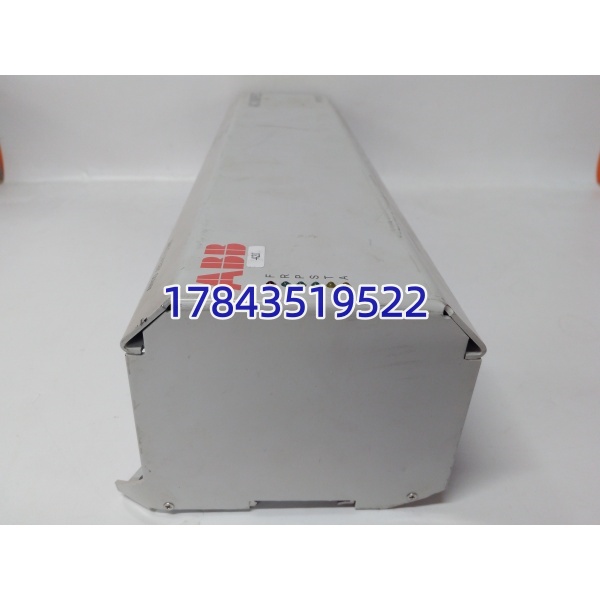

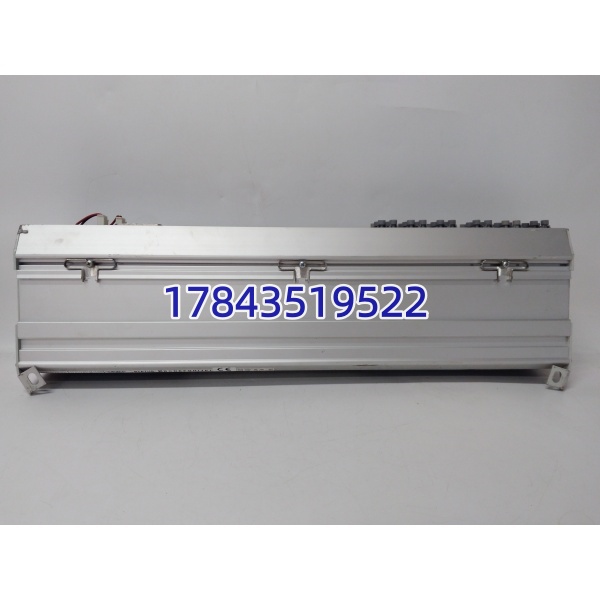

ABB PPD113 PPD103B101 3BHE020455R0101 3BHE023784R2630

应用场景与行业痛点

发电与传动系统长期连续运行，主控板卡易老化漂移、供电模块易因负载短路失效，导致电压不稳、并网失败或系统停机。整套系统改造周期长、成本高，同型号原装模块直接替换是最稳妥的检修方案。

典型应用场景

1. 火力发电厂 —— 汽轮发电机励磁用于 100–600MW 机组励磁柜，PPD103B101 调节励磁电流，PPD113 为柜内 I/O 与传感器供电，保障并网稳定。
2. 水力发电厂 —— 水轮发电机励磁适配负荷波动大、启停频繁的水电机组，实现快速励磁调节与供电冗余，降低停机风险。
3. 冶金行业 —— 轧机传动控制用于轧机同步电机励磁与传动系统供电，保障高速轧制过程中电压稳定与控制精度。
4. 余热发电 —— 钢厂 / 化工自备电站配套中小型发电机励磁系统与控制柜供电，满足低成本、高可靠性的自备电厂需求。

真实案例

某钢厂自备电厂 25MW 汽轮发电机组励磁系统异常，电压波动大、并网困难，同时柜内 I/O 模块频繁断电。现场检查发现 PPD103B103 采样漂移、PPD113 某路输出短路。原厂订货周期 6 周，停产每天损失超 50 万。紧急采购原装 PPD103B101+PPD113，到货后直接原位替换，参数完全兼容，3 小时完成调试并网。替换后电压波动控制在 ±0.5% 内，供电稳定无断电，机组连续运行无异常。

质量透明化检测流程

1. 入库验收检测核对原厂型号与物料号，检查 PCB 无腐蚀、金手指无氧化、电容无鼓包、标签清晰，确认附件齐全。
2. 上机功能测试接入励磁系统与电源分配专用测试台，完成通电自检、采样精度校准、闭环控制测试、负载测试，连续 24 小时老化测试。
3. 电气参数测试用 Fluke 设备检测绝缘电阻、I/O 通道精度、通讯信号完整性、输出电压稳定性，确保符合原厂标准。
4. 固件配置核验读取固件版本，备份参数与组态，记录通讯地址与波特率、供电输出配置，便于现场直接套用。
5. 密封打包防静电袋密封，气泡膜加固，贴质检合格标签，附测试报告与出厂合格证。

技术避坑指南

1. 型号与物料号严格匹配PPD103B101/PPD113 存在多个物料号变体，订货必须核对完整型号（含 3BHE020455R0101/3BHE023784R2630），避免批次不兼容导致无法识别。
2. 固件版本一致性不同时期固件版本功能有差异，替换前读取原模块固件版本，采购时明确版本要求，防止控制逻辑异常或通讯失败。
3. 静电防护板卡含精密采样芯片与电源管理芯片，拆装必须戴防静电手环，静电冲击会造成隐性损坏，导致后期运行不稳。
4. 断电与放电操作拆装前务必断开强弱电电源，并对高压电容放电，残留高压易击穿板卡隔离回路，造成不可逆烧毁。
5. 参数备份与恢复更换前完整导出励磁参数、供电配置与定值，新板上机后核对录入，防止并网参数异常或供电输出错误引发故障。
