描述
关键技术规格
| 参数类别 | 具体规格 | ||||||
|---|---|---|---|---|---|---|---|
| 处理器架构 | 高性能 RISC CPU + FPGA 加速层 | ||||||
| 控制周期 | 快速任务:100μs | 超快任务:25ns | 慢速任务:1ms | ||||
| 内存配置 | Flash 存储用于程序和数据,无需电池备份 | ||||||
| 通信接口 | Modbus RTU (原生) | Modbus TCP Slave | Ethernet TCP/IP | PROFIBUS DP (可选) | 光纤 ModuleBus (S800) | CANopen | RS-232/RS-422 (Com 3/4) |
| 供电电源 | 24V DC 标称控制电源 | ||||||
| 工作温度 | -40°C 至 +70°C (AC800PEC 平台标准) / -20°C 至 +60°C (特定型号配置) | ||||||
| 存储温度 | -40°C 至 +85°C | ||||||
| 相对湿度 | 5% 至 95% RH (非冷凝) | ||||||
| 防护等级 | IP20 (需安装在控制柜内),工业级 EMI 屏蔽金属外壳 | ||||||
| 尺寸 | 145mm (长) × 100mm (宽) × 450mm (深) (AC800PEC BP 标准配置) | ||||||
| 重量 | 约 2.59 kg (模块 + 底板) | ||||||
| 编程环境 | Control Builder M (IEC 61131-3) | MATLAB/Simulink + Real-Time Workshop (模型化设计) | |||||
| FPGA 编程 | VHDL 开发工具 (超高速逻辑与协议实现) | ||||||
| 认证标准 | CE, RoHS, IEC 61850 (电力系统兼容) | ||||||
| 软件架构 | 三层软件结构 (Level 1: 工程集成 | Level 2: 快速控制 | Level 3: 超高速逻辑) |
产品深度介绍

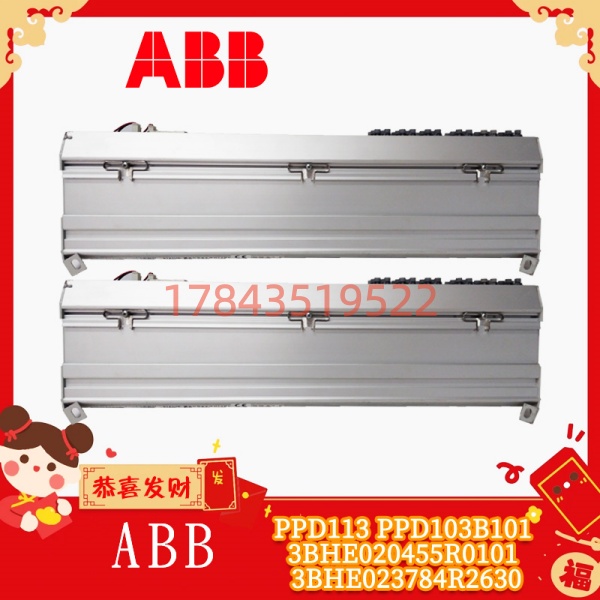

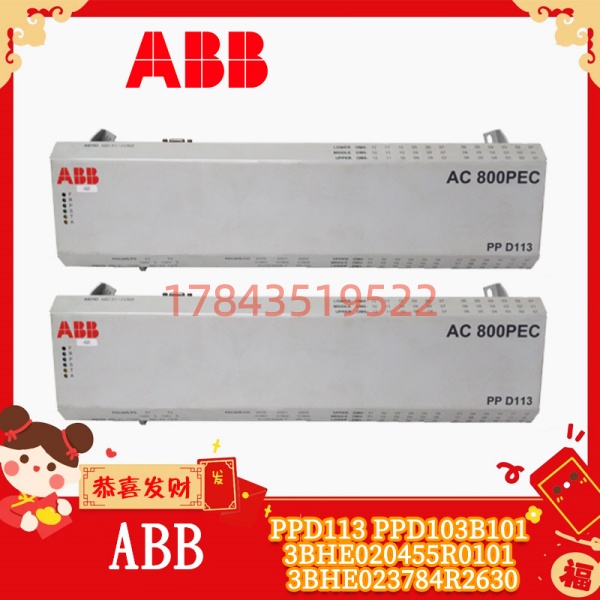

ABB PPD113 (PPD103B101) 是 AC800PEC 系列的高性能控制器模块,专为电力电子和高速工业控制应用设计。该模块采用 RISC CPU + FPGA 混合架构,提供从 25ns 纳秒级逻辑到 100μs 快速控制周期的可调性能范围,满足从复杂励磁控制到高速开关频率控制的各种应用需求。
AC800PEC 平台的独特之处在于其三层软件架构和高速 I/O 系统。Level 1 基于 IEC 61131-3 标准,使用 Control Builder M 进行系统级工程集成;Level 2 针对快速控制任务,支持 MATLAB/Simulink 模型化设计,代码自动生成并下载;Level 3 使用 VHDL 编程 FPGA,实现超高速协议逻辑和确定性处理,循环时间低至 25ns。
PPD113 支持多种高速通信接口,包括原生 Modbus RTU、Modbus TCP Slave、Ethernet TCP/IP、PROFIBUS DP (通过 CEX 模块扩展)、光纤 ModuleBus (S800) 和 AnyBus-S 系列现场总线。光纤通信提供高达 36 路双向 PowerLink 连接,具有抗电磁干扰、无电位隔离和高可靠性优势。
该模块广泛应用于发电机静态励磁系统、大功率整流器、风电/光伏变流器、轨道电网转换器等场景,在冶金冷轧机厚度控制中基于 MIMO (多输入多输出) 概念可将厚度偏差改善高达 50%。AC800PEC 系列的模块化设计支持冗余配置和分布式控制逻辑,确保在高可靠性要求场景下的连续运行。
应用场景与行业案例
工程痛点描述
某大型钢铁企业的冷轧机厚度控制系统面临传统 PLC 无法满足微秒级控制响应的问题。轧制过程需要高频实时调整,普通 PLC 的毫秒级周期无法实现精确厚度控制,导致产品质量不稳定,厚度偏差超标。升级到 AC800PEC 系统需要更换整套控制架构,投资巨大且停机时间长,企业面临”精度提升”与”成本控制”的两难选择。
典型应用场景
- 电力系统 – 发电机静态励磁
用于同步发电机的励磁控制,精确调节励磁电流以维持机端电压和无功功率。PPD113 的微秒级控制周期确保快速响应电网扰动,实现稳定并网。 - 冶金行业 – 冷轧机厚度控制
用于冷轧板材厚度闭环控制,基于 MIMO 概念实现多输入多输出控制。 的快速 I/O 和 FPGA 加速确保高速数据采集和控制,厚度偏差改善达 50%。 - 可再生能源 – 大功率变流器
用于风电/光伏变流器的电网支撑和功率转换控制。通过 PROFIBUS DP 或 Modbus 连接 SCADA 系统,实现实时监控和调度。 - 工业控制 – 电解/电镀电源
用于高精度整流控制,调节直流输出电压和电流。 的快速模拟量处理和数字量输出确保稳定的电解电流。 - 轨道交通 – 静态变频器
用于牵引供电系统的变频控制和网侧稳定控制。工业级硬件设计满足牵引标准的振动和温度要求。
技术避坑指南
1. 三层软件架构理解不当
问题: 的三层软件架构 (Level 1/2/3) 容易被混淆,导致开发效率低下或功能无法实现。
避坑:
- Level 1 (工程集成): 使用 Control Builder M 进行系统级集成,实现监控、报警、操作界面等标准 IEC 61131-3 功能。此层适用于慢速任务 (周期 >1ms)
- Level 2 (快速控制): 使用 MATLAB/Simulink 开发快速控制算法,自动生成 C 代码并下载。此层适用于 100μs 级别的高速闭环控制
- Level 3 (超高速逻辑): 使用 VHDL 编程 FPGA,实现超高速协议逻辑和确定性处理。此层适用于 25ns 级别的超快任务
案例: 某项目在 Level 2 层实现超高速通信协议,导致 CPU 负载过高,响应时间不稳定。后迁移至 Level 3 (FPGA 层),通信任务由 FPGA 处理,CPU 负载显著降低,响应时间稳定在 25ns。
记住: 正确选择软件层级是实现 高性能的关键。超高速任务必须在 FPGA 层实现,快速控制使用 MATLAB/Simulink,标准 PLC 逻辑在 Level 1。
2. 光纤 ModuleBus 配置错误
问题: 光纤 ModuleBus 连接不当或配置错误会导致 I/O 通信中断或数据丢失。
避坑:
- 使用 ABB 认可的光纤缆和连接器,确保接口清洁无污染
- 正确配置终端电阻 (根据光纤长度和类型,通常无需外部终端,但需遵循 ABB 规范)
- 核对光纤链路长度 (典型值 <1km,具体取决于模块类型和传输速率)
- 配置 PowerLink 参数,确保控制器和 I/O 模块参数一致
警示: 光纤接口的优势是抗电磁干扰和无电位隔离,但连接不当可能导致通信完全中断。首次安装时使用链路测试工具验证光纤链路质量。
3. Modbus RTU 配置与兼容性
问题: Modbus RTU 是 的原生通信协议,但配置不当或从站地址冲突会导致通信失败。
避坑:
- 确认 Modbus RTU 从站地址在系统内唯一,避免与其他设备地址冲突
- 正确配置通信参数 (波特率、数据位、停止位、校验位) – 推荐 19200/8/N/1 或 9600/8/N/1
- 使用 ABB 提供的 Modbus RTU 寄存器映射表,确保主站访问正确的寄存器地址
- 验证主站工具兼容性 (如 800xA、第三方 SCADA 系统)
注意: Modbus RTU 是原生协议,无需额外硬件。如需使用 Modbus TCP Slave 或 PROFIBUS,需安装对应的 CEX 扩展模块。
