描述
产品深度介绍

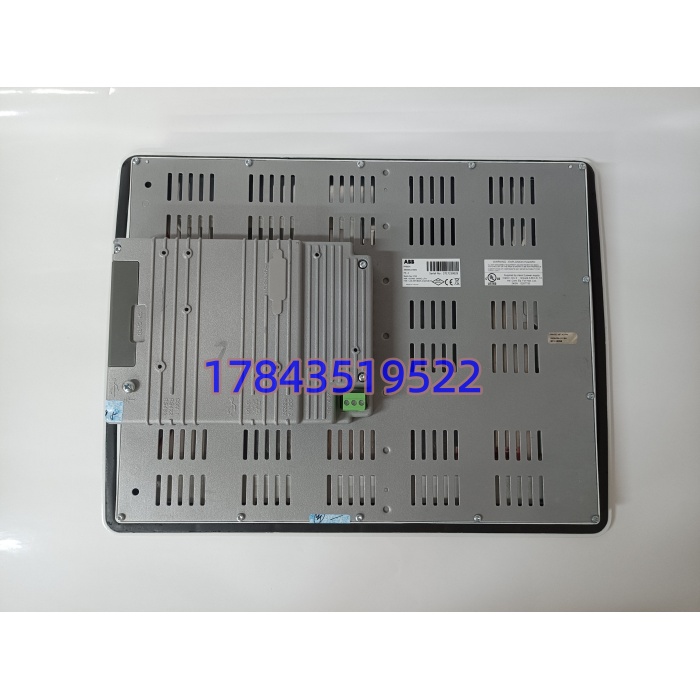

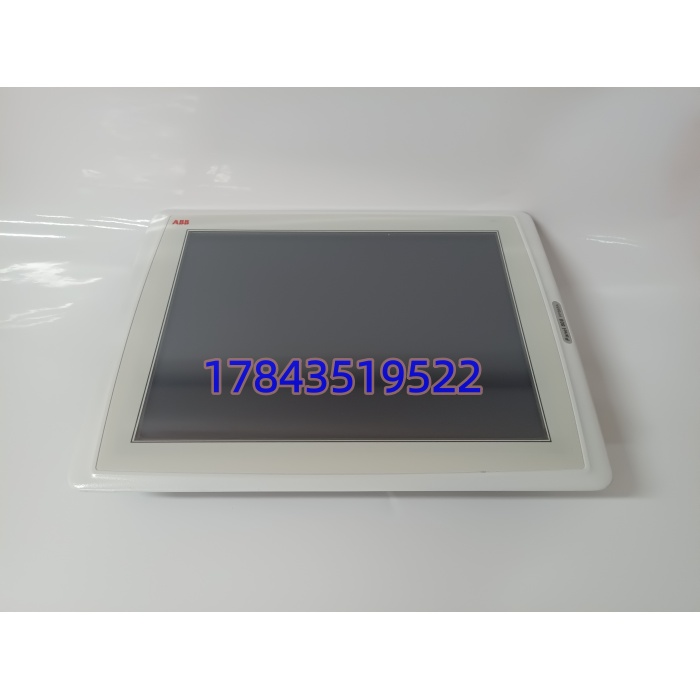

ABB PP865A（3BSE042236R2）是 Panel 800 系列的高性能 15 英寸工业 HMI，专为 ABB AC 800M DCS/PLC 系统设计，也可适配主流第三方自动化平台。搭载 Windows CE 系统与 Intel XScale 处理器，提供强劲图形与通讯性能，适合电力、化工、造纸、水处理等关键流程工业。
面板采用电阻式触摸屏，工业级耐用设计；前面板 IP65 防护，可抵御粉尘、溅水与油污，适应严苛现场。集成双以太网口与多路串口，支持 Modbus TCP、RTU 等协议，可同时连接 PLC、SCADA 与现场总线设备，实现数据互通与集中监控。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 / 订货号 | PP865A / 3BSE042236R2 |
| 显示屏 | 15.1 英寸 TFT LCD，1024×768（XGA） |
| 触控方式 | 电阻式触摸屏（Polyester on glass） |
| 处理器 | Intel XScale，400 MHz |
| 内存 / 存储 | 256MB RAM / 512MB Flash |
| 操作系统 | Windows CE 6.0 |
| 通讯接口 | 2× 以太网（10/100Mbps）；RS232/RS422/RS485；USB；SD 卡 |
| 电源 | 24V DC（18–32V），≤15W |
| 工作温度 | -10°C ~ +60°C |
| 防护等级 | 前面板 IP65（NEMA 4X），背板 IP20 |
| 背光寿命 | ≥35,000 小时（25°C，CCFL） |
| 认证 | CE、UL、DNV（海事）、Class I Div 2（防爆） |
质量透明化 SOP
- 入库验收检测核对 ABB 原厂标签、型号 PP865A 及序列号；检查外壳无变形、屏幕无划痕、触控灵敏；核验原厂合格证、装箱单与批次追溯记录。
- 上机功能测试测试环境：ABB AC 800M 机架 + Panel Builder 800 软件；测试内容：通电自检正常、屏幕显示清晰、触控精准、通讯接口（以太网 / 串口）连接稳定、实时时钟同步准确；连续 24 小时满载老化测试，记录温升与稳定性；输出测试报告，附屏幕显示、触控响应、通讯连接截图。
- 电气参数测试绝缘电阻测试（500V 摇表）：电源端口对地＞10MΩ；功耗测试：24V DC 下≤15W，电压波动 ±20% 时工作正常。
- 固件 / 配置验证读取固件版本，确认与 Panel Builder 800 兼容；备份项目文件、通讯参数与触控校准数据。
- 最终质检与包装质检员签字确认；防静电袋密封，气泡膜包裹，贴 QC 合格标签；附测试报告、质保卡、安装手册。
技术避坑指南
- 通讯参数不匹配问题：IP 地址、子网掩码或串口波特率设置错误，导致 HMI 与 PLC 无法通讯。避坑：更换前导出旧 HMI 的IP 与串口参数并拍照；新 HMI 上电后直接复刻配置；以太网口区分 “编程口” 与 “现场总线口”，勿插错。案例：有项目工程师未核对 IP，新 HMI 默认 192.168.0.1，与现场 10.0.0.X 网段冲突，折腾半天无法连接。
- 触控校准失效问题：长期使用或更换后触控偏移，点击不准，影响操作。避坑：更换后进入系统设置→触控校准，按提示精准点击四角；校准后重启生效；避免在强光或潮湿环境下校准。
- 电源波动损坏问题：现场电压不稳、未接地或与大功率设备共电源，导致 HMI 频繁重启或烧毁电源模块。避坑：采用24V DC 稳压电源，功率≥30W；单独接地，接地电阻＜4Ω；远离变频器、电机等强干扰设备。
- 背光老化误判问题：屏幕变暗、发黄，误判为屏幕损坏，实际是 CCFL 背光老化。避坑：背光寿命约 35,000 小时（25°C），变暗时优先更换背光模组，无需换整机；长期不用时关闭背光，延长寿命。
- 安装密封不当进水问题：前面板密封胶条老化或安装不平整，水汽渗入，导致屏幕花屏、主板腐蚀。避坑：安装前检查胶条完好；面板与柜体贴合均匀，螺丝对角均匀拧紧；定期清洁胶条，避免油污堆积。
