产品详情

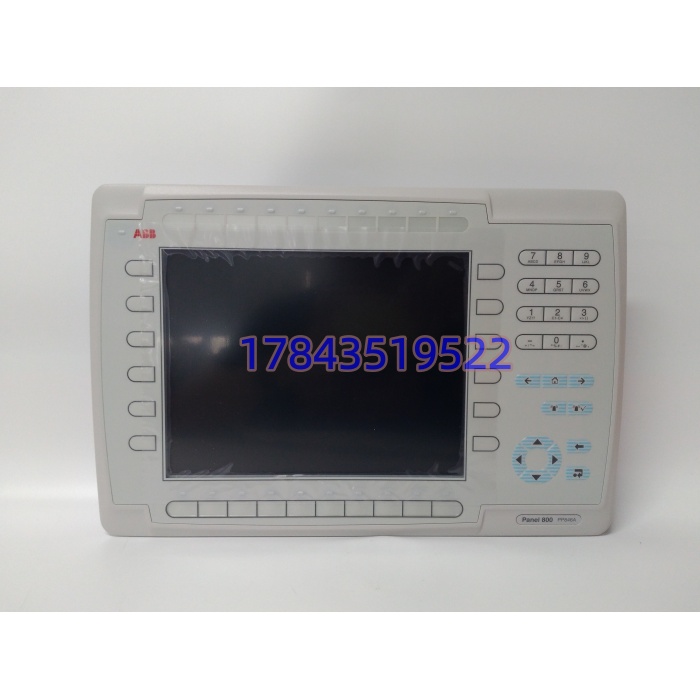

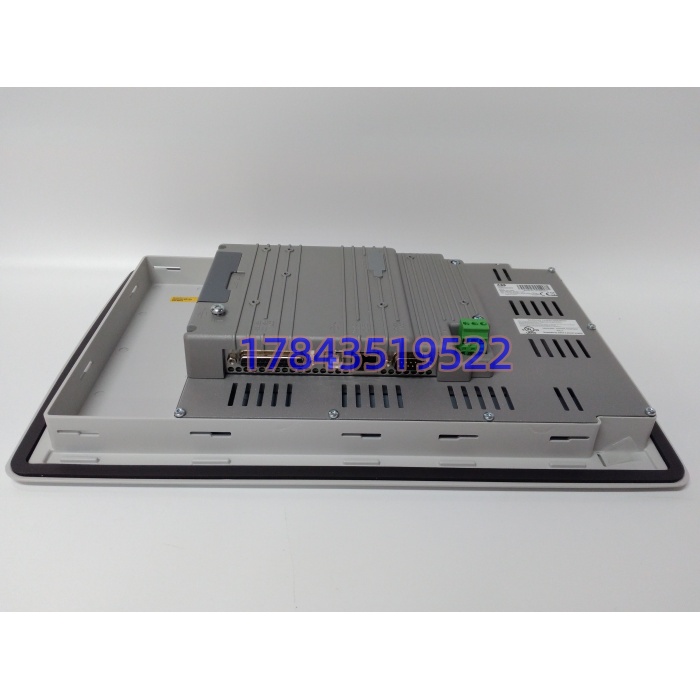

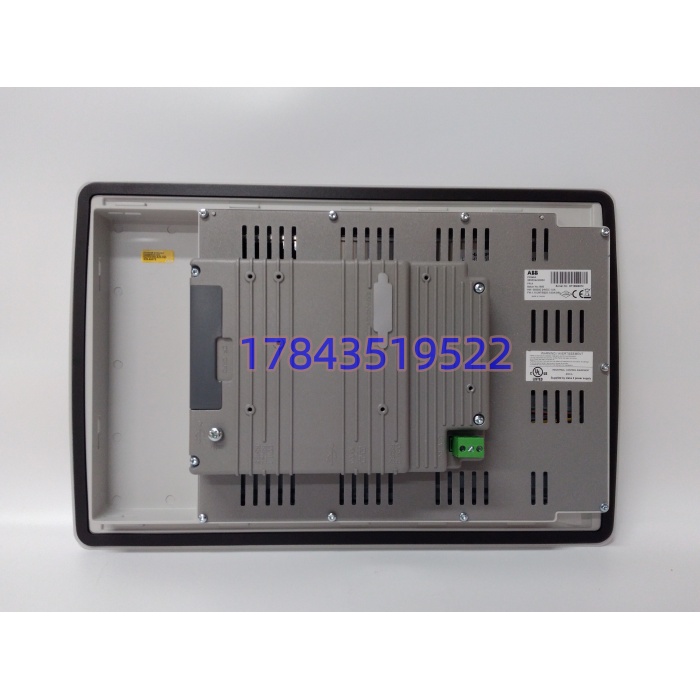

・型号：PP846A 3BSE042238R2・品牌：ABB・系列：Panel 800
规格参数
| 参数项 | 参数值 |
|---|---|
| 屏幕规格 | 10.4 英寸 TFT，分辨率 800×600 |
| 操作方式 | 电阻触摸 + 侧边物理硬按键 |
| 前面板防护等级 | IP66；背部 IP20 |
| 供电 | DC24V（20‑30VDC） |
| 通讯接口 | 以太网、RS232、RS422/485、USB，可扩展 Profibus‑DP 模块 |
| 存储介质 | CF 卡插槽，存放 HMI 工程、报警日志、配方数据 |
| 组态软件 | Panel Builder 800 |
| 安装方式 | 控制柜柜门嵌入式开孔安装 |
| 工作温度 | 0℃ ~ +55℃，机柜无凝露环境 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 生命周期 | 原厂已停产，无全新原厂现货，流通拆机、功能测试备件 |
| 静电要求 | 插拔 CF 卡、拆装扩展模块必须佩戴防静电手环 |
产品介绍
PP846A 属于 Panel800 系列人机终端，大量配套 800xA DCS、AC800M 控制器使用，硬按键搭配触摸，适合粉尘、振动大的工业现场，操作员可以直接在柜门前完成回路操作、报警确认、配方调用，工程文件、历史报警全部保存在 CF 存储卡内。
坦白讲，现场常见故障为背光老化、按键触点磨损、CF 卡损坏。备件整机不携带项目 HMI 工程，直接上电只能进入系统界面。PP846 和 PP846A 存在硬件版本差异，不能直接互换，需要核对工程与固件版本。整套 HMI 迁移改造成本高，不少工厂优先储备拆机备件维持老装置运行。
应用场景与行业案例
痛点切入：我在现场遇到过，装置夜班 PP846A 背光衰减，屏幕看不清画面，现场操作员无法做回路操作与报警确认。上位操作员站正常，但是现场没有其他操作点位；重新选型替换 HMI，需要重新做画面组态、调试通讯，至少需要 2‑3 天停机窗口。
典型场景
- 石化化工 800xA DCS 装置，现场控制柜柜门安装，作为就地操作站，保留原有 Panel Builder800 工程不改动。
- 火电辅机控制系统，AC800M 配套就地 HMI，硬按键适配电厂多粉尘工况。
- 造纸、水泥生产线，Panel800 老系统，不具备整套 HMI 改造预算。
- 油气处理站场存量自动化项目，原厂不再供应全新面板，采用备件轮换。
真实案例：某化工精馏装置，就地 PP846A 屏幕背光变暗，按键部分触点失灵，现场无法做手自动切换。中控操作站一切正常，但工艺需要人员就地干预。采购经过上电测试拆机备件，利用工艺短时间降负荷窗口断电更换整机；迁移原机 CF 卡，上电校验和 AC800M 控制器通讯，核对画面、报警、配方读写，就地操作功能全部恢复。事后工程师感慨，就地 HMI 故障不一定影响中控，但会直接降低现场处置能
