描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 完整物料编号 | PP836A / 3BSE042237R2 |
| 屏幕规格 | 7 寸彩色 TFT 液晶，分辨率 800×480，长效 LED 背光可调亮度 |
| 触控类型 | 四线电阻式触摸屏，耐受油污、粉尘频繁操作 |
| 内存存储 | 512MB DDR2 运行内存，2GB 板载 SSD 存储画面、历史报警 |
| 通讯接口 | 1 路 RJ45 10/100M 以太网；双路 RS232/RS485 串口；USB 本地程序拷贝口 |
| 支持通讯协议 | OPC UA、Modbus TCP/RTU、Profibus、ABB FCI 总线原生适配 AC800M |
| 整机供电 | 24V 直流宽压 18~32V，整机典型功耗≤25W |
| 防护等级 | 前面板 IP65，背部 IP20，柜门嵌入式安装 |
| 环境工作温度 | -20 ℃ ~ +60 ℃，存储 – 40 ℃ ~ +70 ℃，无凝露 |
| 防腐等级 | ISA G3，适配化工烟气、电厂粉尘腐蚀工况 |
| 配套组态软件 | Panel Builder 800 V6.0 及以上版本 |
| 安装开孔尺寸 | 原厂标准嵌入式柜门开孔，卡扣固定无需额外支架 |
| MTBF | 198,000 小时 |
| 合规认证 | CE、UL、ATEX Zone2 防爆、DNV 船级社认证 |
产品深度介绍

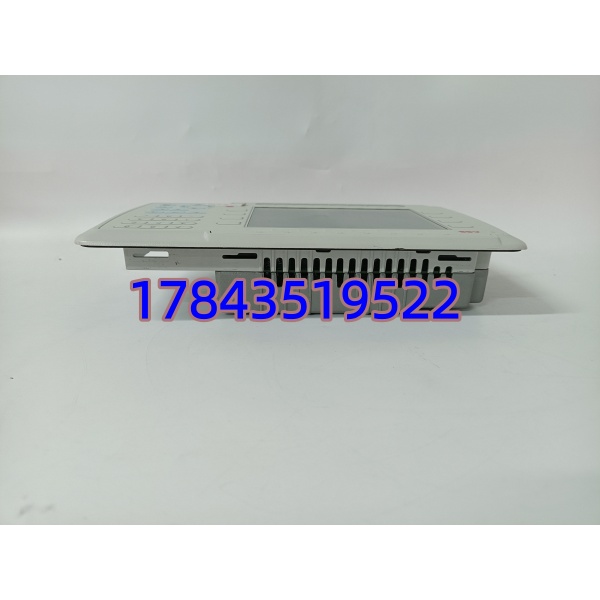

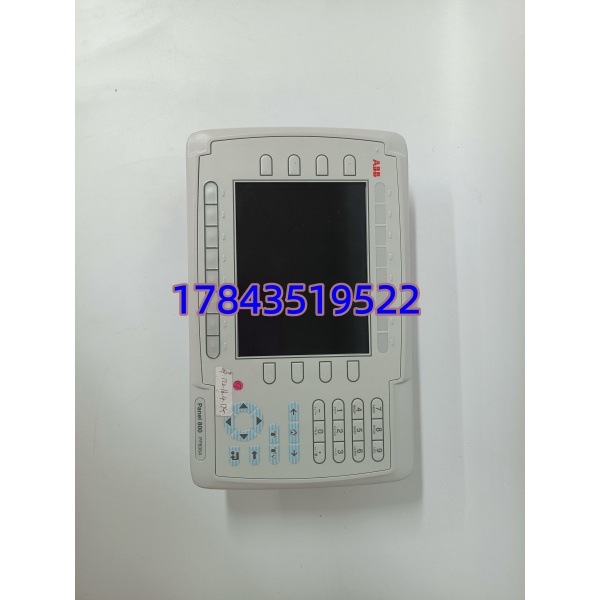

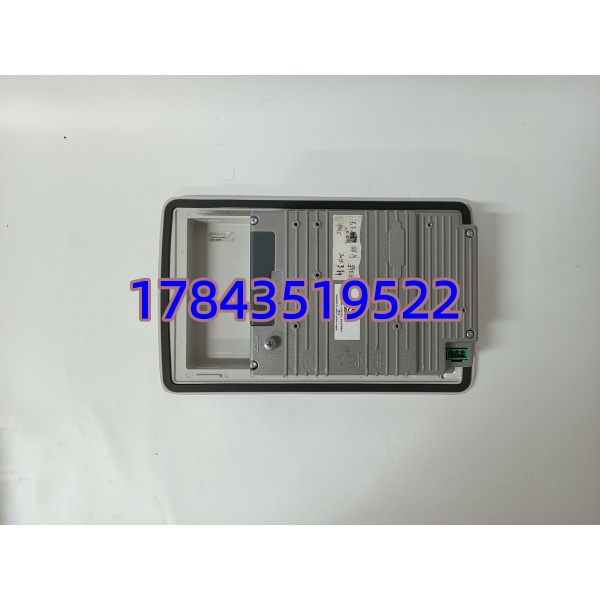

ABB PP836A（3BSE042237R2）是 Panel800 系列紧凑型就地触控操作终端，专为 AC800M/F 大型 DCS 系统配套开发，作为现场操作人员与控制系统的交互窗口。面板内置原生 FCI 总线驱动，直连 DCS 控制器，工艺点位刷新延迟低，可实时同步温度、压力、设备运行状态；电阻触控屏耐受车间油污、粉尘擦拭，不易出现电容屏失灵问题。整机前面板 IP65 防水防尘，无需加装外部保护罩，支持多画面趋势曲线、批量配方、故障报警弹窗组态；存量 AC800M 化工、电厂装置背光老化、触控失灵后可直接嵌入式替换，导入原有画面工程即可投入就地操作。
应用场景与行业案例
工程痛点
炼化、电厂、污水处理装置依靠 PP836A 实现就地阀门、风机操作，触摸屏背光衰减、触控偏移后操作人员只能往返中控室调整参数，巡检处置效率大幅下降。原厂海外订货周期超 2 个月，装置带病运行人工值守负荷高，现货备件可快速完成更换消除操作滞后隐患。
典型应用场景
- 石油化工装置 – 催化、精馏工段 AC800M DCS 就地操作站反应釜温度、进料流量就地微调，联锁故障弹窗快速定位，无需往返中控。
- 火力自备电厂 – 蒸汽锅炉、余热锅炉就地控制柜汽包水位、炉膛负压就地监控，风机启停、负荷就地调节操作。
- 食品医药无菌生产线 – 洁净车间温湿度就地控制面板GMP 合规灭菌程序、洁净区阀门就地启停，实时查看灭菌曲线。
- 大型市政污水厂 – 曝气、加药就地操作站溶解氧、pH 值就地参数修改，泵组就地启停联锁监控。
真实抢修案例
某山东炼化催化装置就地操作 PP836A 背光大幅衰减，画面昏暗看不清精馏塔参数，操作人员每半小时往返中控调整负荷，产品合格率下滑。咨询原厂调货周期 12 周，我方库存完成 24 小时通电老化测试当日发出，3 天送达现场。停机 1.5 小时完成嵌入式面板更换，导入原有操作画面后全工段就地操作恢复稳定，装置满负荷连续生产。
核心卖点与差异化
- 原生 FCI 总线直连 AC800M DCS，第三方通用 HMI 无需额外加装通讯转换模块，减少故障点与布线工作量
- 7 寸高分辨率大屏，单屏完整展示多组 PID 趋势曲线，适合多回路连续工艺就地监控
- IP65 前面板防护，车间喷水清洁、粉尘堆积不会侵入内部电路板，降低现场维护频次
- 出厂执行 24 小时通电老化 + 高低温循环测试，每块附带纸质功能检测报告，可提供上机测试实拍视频核验
- 全新原装整机编码完整，配套 ATEX 防爆、船级社合规认证，满足 EPC 项目验收标准
- 发货提供 12 个月硬件质保，远程协助 Panel Builder 画面下装、以太网总线通讯调试
