描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | PP836 3BSE042237R1 |
| 显示屏 | 6.5 英寸 TFT-LCD，640×480 像素，64K 彩色 |
| 操作方式 | 电容式触摸屏 + 侧边物理功能键 |
| 供电电压 | 24V DC（20–30V DC） |
| 功耗 | 正常 0.4A，最大 0.9A（约 20W） |
| 通讯接口 | 以太网（RJ45）、RS-485、RS-232 |
| 支持协议 | Modbus TCP/IP、OPC UA、Profibus DP |
| 工作温度 | -20℃ ~ +60℃ |
| 储存温度 | -40℃ ~ +85℃ |
| 防护等级 | 前面板 IP65，背部 IP20 |
| 尺寸（宽 × 高 × 深） | 226×144×80 mm |
| 重量 | 约 1.3 kg |
| 背光寿命 | >50,000 小时（25℃环境） |

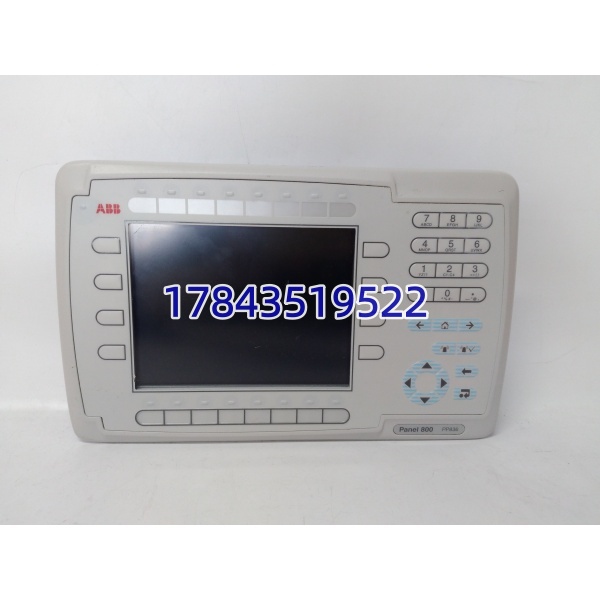

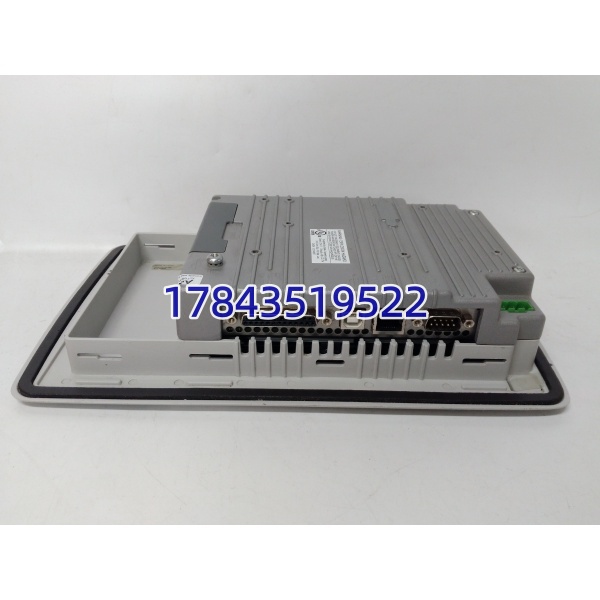

ABB PP836 3BSE042237R1
产品深度介绍
ABB PP836 3BSE042237R1 是 Panel 800 系列紧凑型工业 HMI，专为 ABB AC800F Freelance 控制系统设计，也兼容主流 PLC 与 DCS 平台。设备采用压铸铝外壳，防尘防潮，适配恶劣工业环境。
6.5 英寸触摸屏搭配物理功能键，支持戴手套操作，满足现场便捷操作需求。内置实时时钟与数据存储，可实现趋势曲线显示、报警记录查询、参数配方管理等功能。支持多语言界面，适配全球项目应用。

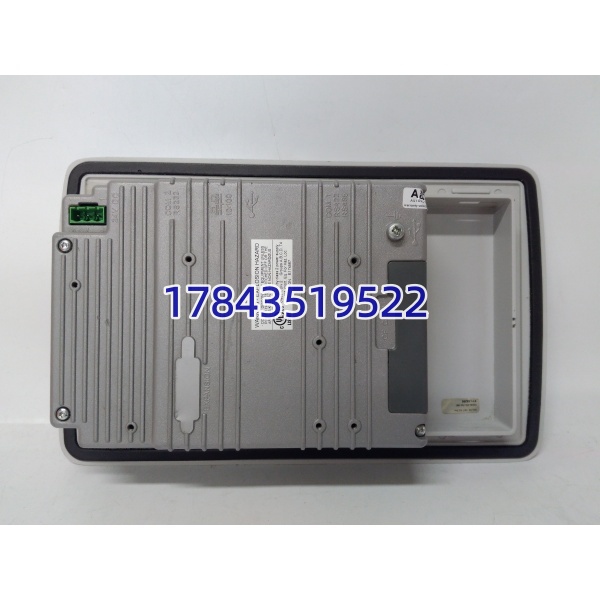

ABB PP836 3BSE042237R1
应用场景与工程痛点
工业现场老旧 HMI 常出现屏幕老化、触控失灵、通讯故障，导致操作中断、数据无法查看。整套系统更换成本高、停工久，同型号原装面板替换是高效解决方案。
典型应用场景
- 电力行业电厂锅炉、汽轮机辅机系统监控，适配高温、强电磁干扰环境。
- 石油化工反应釜、精馏塔工艺流程操作，实时监测温度、压力、流量参数。
- 冶金行业轧线、高炉自动化控制，适配粉尘大、振动强的工况。
- 水泥建材窑炉、风机、破碎机设备监控，支持长时间连续运行。
- 水处理污水处理厂曝气池、加药系统控制，适配潮湿多尘环境。
真实案例
某化工园区合成氨装置的 ABB PP836 面板使用 8 年后，出现屏幕花屏、触控无响应，无法调整工艺参数。原厂订货周期 4 周，生产线无法长时间停机。更换同型号 3BSE042237R1 面板，通过以太网快速对接原有 AC800F 系统，上传配置文件后 1 小时完成调试，恢复正常操作，避免了数百万元的停产损失。
质量检测 SOP 透明化流程
- 入库验收检测核对原厂序列号、出厂合格证，检查外壳无破损、无划痕、无维修痕迹，屏幕无亮点、无暗斑，金手指无氧化。
- 上机功能测试接入 ABB AC800F 测试系统，通电自检；测试触控灵敏度、物理按键反馈；验证以太网 / RS485 通讯连接；24 小时老化测试，记录屏幕亮度、温升及运行状态。
- 电气参数测试用 Fluke 115 检测供电回路，500V 摇表测试绝缘电阻（>10MΩ），排查漏电、短路隐患。
- 固件与配置验证读取固件版本并存档，备份出厂默认通讯参数与界面配置，确保与现场系统兼容。
- 最终质检与包装质检员复检签字，防静电袋密封，气泡膜 + 硬纸箱包装，粘贴 QC 合格标签，附带检测报告。
技术避坑指南
- 固件版本不匹配PP836 存在 V5.1、V6.2 等多个固件版本，版本不兼容会导致通讯失败。更换前务必读取旧面板固件版本，匹配对应版本面板。
- 通讯参数配置错误以太网 IP 地址、子网掩码或 RS485 波特率设置错误，会导致 HMI 与控制器失联。更换前拍照记录旧面板通讯参数，新面板直接复制配置。
- 屏幕背光老化长期高温环境会加速背光老化，出现屏幕变暗、闪烁。更换新面板后，建议优化机柜散热，避免阳光直射。
- 静电损坏屏幕触摸屏为精密电子部件，拆装时未做防静电措施，易导致触控芯片损坏。操作时必须佩戴防静电手环，在防静电垫上作业。
- 安装密封不到位前面板 IP65 防护依赖密封胶条，安装时胶条错位或破损，会导致粉尘、水汽进入，损坏内部电路。安装前检查胶条完整性，均匀拧紧固定螺丝。
