产品详情
・型号：PP835A（3BSE042234R2）・品牌：ABB・系列：Panel 800，适配 ABB 800xA DCS
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | 柜体嵌入式安装压铸铝外壳人机界面 |
| 显示屏 | 6.5 英寸 TFT 彩色，电阻触摸屏，分辨率 640×480 |
| 供电 | 24VDC 直流供电（±15%） |

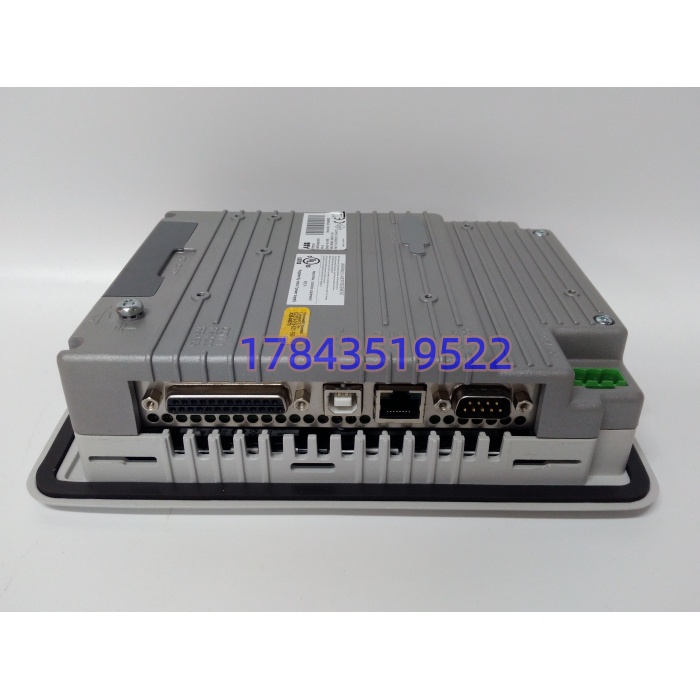

| 通讯接口 | 以太网、RS232、RS485、USB2.0 |
| 防护等级 | 前面板 IP65，后部接口 IP20 |
| 工作温度 | -20℃ ~ +60℃（以原厂手册为准） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 安装方式 | 控制柜面板开孔嵌入安装 |
| 状态指示 | 电源、通讯状态 LED 指示灯 |
| 重量 | 约 1.1kg（参考实物） |
| 程序存储 | 本地闪存存储 HMI 工程画面 |
产品介绍

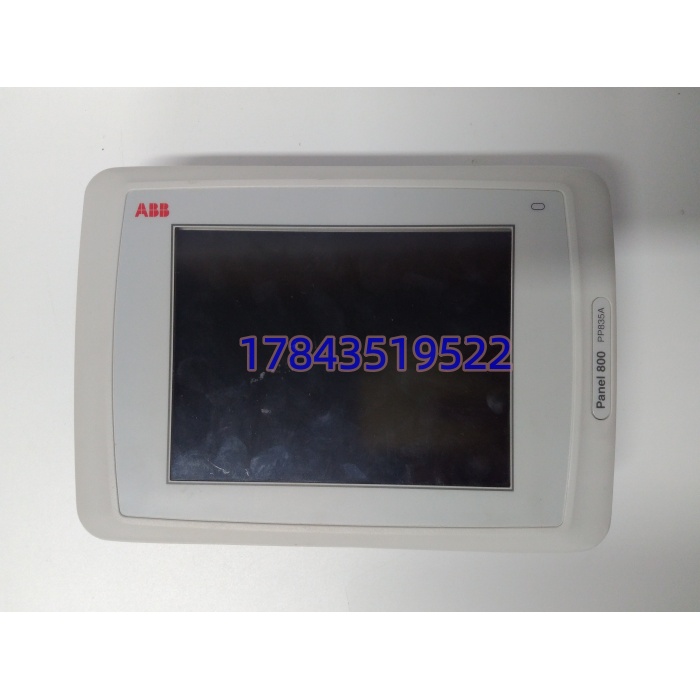

PP835A（3BSE042234R2）属于 Panel800 系列就地操作面板，多用于现场机柜门安装，和 800xA 控制器通讯，实现工艺画面显示、参数修改、报警弹窗、趋势查看，承担就地操作员交互工作。设备本身不参与控制逻辑运算，仅做数据交互与人机操作。
坦白讲，现场很多故障不是 DCS 控制器问题，而是触摸屏背光老化、触摸层失效、网口芯片损坏，表现为花屏、触摸无响应、通讯中断。该型号已经停产，原厂不再出新货；固件版本要和 HMI 工程版本匹配，版本不一致会出现画面加载异常。市面货源以拆机、经过整机测试备件为主。
应用场景与行业案例
我在现场遇到过，DCS 控制器、交换机全部正常，就地面板黑屏或者触摸失灵，运行人员失去就地操作手段，只能跑到中控室操作。面板故障不会造成装置直接停机，但就地操作点失效，检修、就地调试工作无法开展。
- 化工 800xA 老装置机柜就地操作点：装置现场机柜门安装，用于单回路就地操作，整套系统画面工程固化。
- 电厂辅控系统：化水、除灰就地监控操作，没有全新原厂供货，依赖拆机备件维持运行。
- 水处理、冶金成套工艺：就地 HMI 操作点位，画面程序定制，更换全新型号需要重新做画面开发。
真实案例：某化工厂 800xA 系统，现场 PP835A 面板背光逐步衰减，后期彻底黑屏，就地无法操作。维护人员检查供电、网线均无异常。厂里没有备用面板，采购经过整机测试拆机件等待 27 天。备件到货前，该工段所有就地操作全部转移至中控室，增加运行人员工作量。事后设备部将该型号划入 B 级 HMI 备件清单。
