描述
产品深度介绍

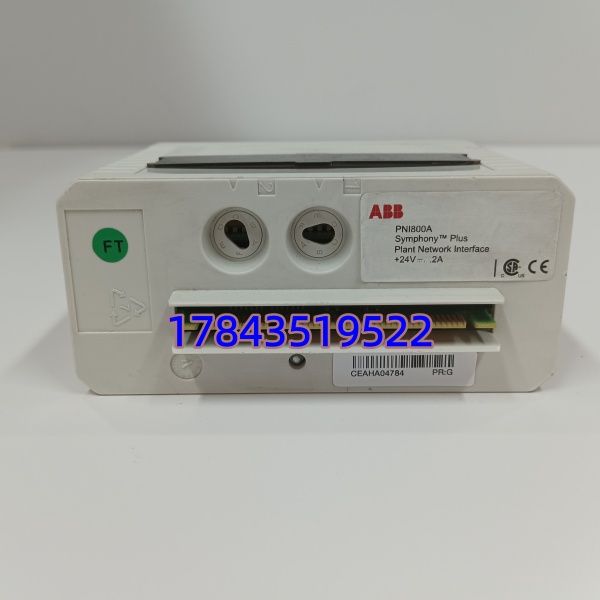

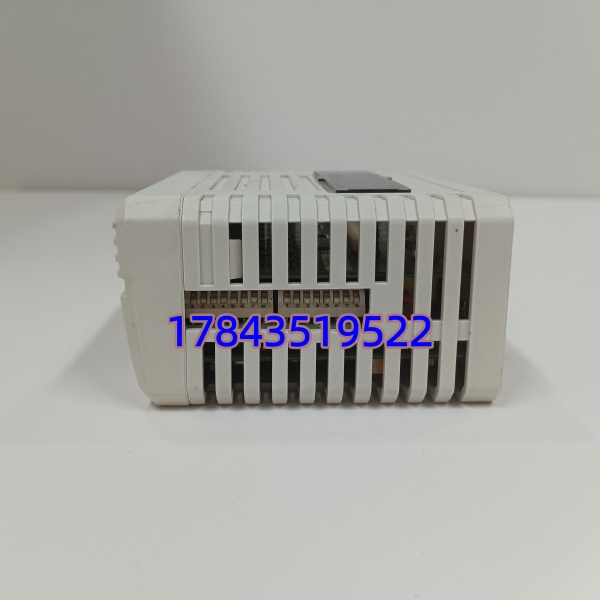

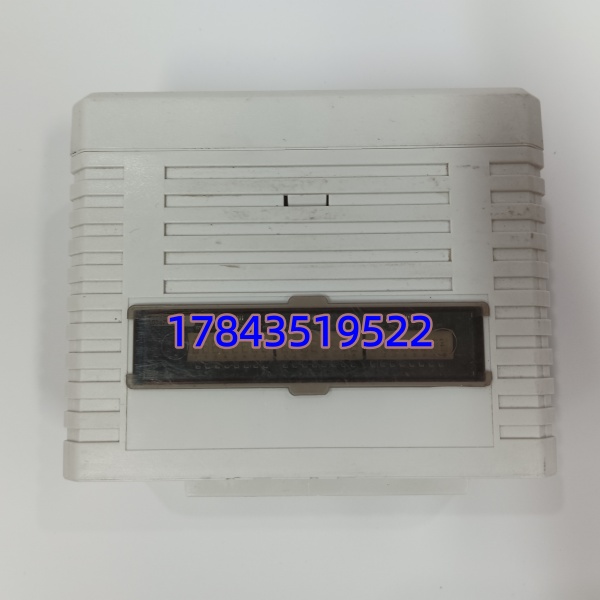

ABB PNI800A（3BSE051050R1）是 ABB AC800M 与 800xA DCS 系统的核心网络接口模块，属于 PN800 系列，负责控制系统与现场 I/O、第三方设备的高速数据交互。集成双以太网口，支持 PROFINET IO、Modbus TCP、EtherNet/IP 等多协议，可实现协议转换与网络冗余（PRP），数据传输延迟低至毫秒级。
模块采用工业级强化设计，宽温运行（-20°C 至 + 60°C），具备 EMC 强抗干扰、硬件看门狗与断线重连功能，适配电力、冶金、化工等恶劣工况。标准机架插槽安装，适配 AC800M 控制器机架，配合 Control Builder M 软件快速配置，是构建分布式控制系统的关键组件。
键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | PNI800A（3BSE051050R1） |
| 接口 | 2×RJ45（10/100Mbps 自适应）、1×Mini USB（诊断） |
| 支持协议 | PROFINET IO Controller、Modbus TCP/IP、EtherNet/IP |
| 网络功能 | 支持 PRP 冗余、Web 服务器、SNMP/DHCP/NTP |
| 供电 | 24V DC（±10%），功耗≤8W |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 隔离电压 | 2500V AC（组间光电隔离） |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 约 170×74×244 mm |
| 重量 | 约 1.2 kg |
入库验收检测
- 来源追溯：核验原厂装箱单、序列号（3BSE051050R1）及报关单，可在 ABB 官网查询溯源
- 防伪识别：检查模块侧面防伪标签，序列号与出厂记录一致
- 外观检查：无划痕、无腐蚀、无维修痕迹，接口针脚完好无弯曲
- 附件核对：含说明书、出厂合格证、防静电袋
- 上电功能测试：
- 测试环境：ABB AC800M 机架 + Control Builder M 软件
- 通电自检：PWR 绿灯常亮，无 ERR 告警
- 通讯测试：双网口分别接入交换机，PROFINET/Modbus TCP 通讯握手正常
- 负载测试：连续运行 24 小时，温升≤35K
- 电气测试：500V 摇表测绝缘电阻 > 10MΩ，接地连续性正常
- 固件验证：读取固件版本（如 V2.1.0），配置文件备份
- 包装：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
- 固件版本不匹配
- 问题：新模块固件过新 / 旧，导致与 800xA 系统通讯超时
- 避坑：替换前读取原模块固件版本；采购时明确版本范围；必要时远程刷新固件
- 案例：某项目换 PNI800A 后 PLC 报通讯超时，经查固件从 V2.0 升至 V2.2，协议不兼容，降级后恢复
- 网口接线与冗余配置错误
- 问题：双网口接同一交换机，未按 PRP 配置，导致网络风暴
- 避坑：冗余模式下双网口分接不同交换机；非冗余时只用网口 1；终端电阻正确设置
- 警示：曾有现场误接双网口至同一交换机，引发网络拥堵，全厂 I/O 中断 10 分钟
- 供电不稳导致随机掉线
- 问题：24V DC 电压波动大，模块频繁重启、通讯中断
- 避坑：供电电压控制在 24V±5%；采用冗余电源；线缆线径≥1.5mm²
- 数据：PNI800A 电压低于 21V 时，丢包率上升 30%，低于 19V 直接断电
- IP 地址冲突
- 问题：新模块 IP 与现场设备重复，导致通讯异常
- 避坑：更换前记录原 IP；新模块上机前离线配置唯一 IP；子网掩码与网关核对
- 经验：大型项目建议用 DHCP + 固定 IP 绑定，避免冲突
- 静电击穿网口
- 问题：未做防静电操作，网口芯片击穿，通讯失败
- 避坑：操作时戴防静电手环；在防静电垫上拆封；冬季干燥环境尤需注意
- 案例：工程师未戴手环直接接线，通电后网口不亮，检测为静电击穿，维修成本高
