描述
产品详情

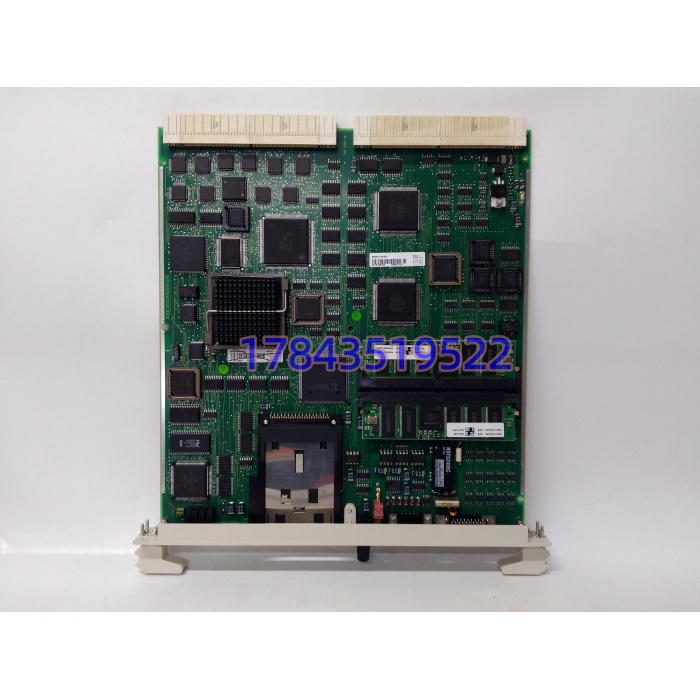

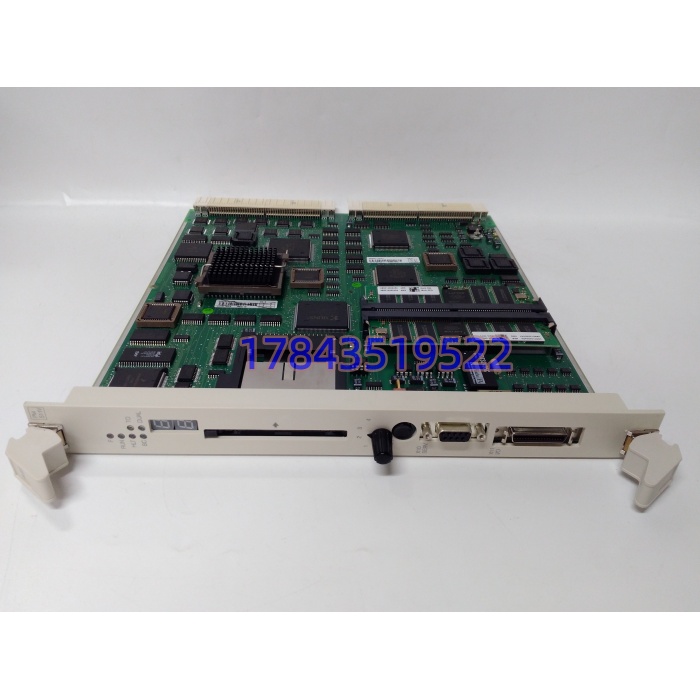

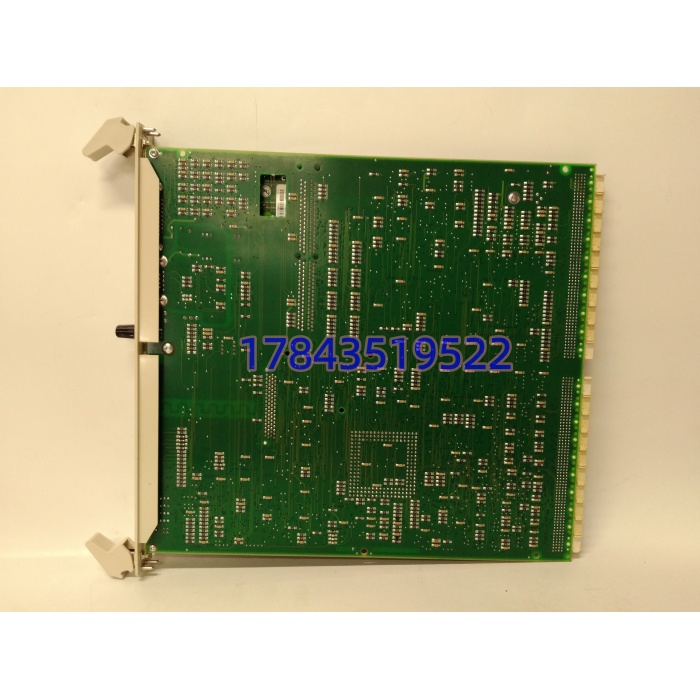

・型号：PM511V16 3BSE011181R1・品牌：ABB・系列：AC 800M
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | CPCI 欧式插装卡，AC800M 机箱插槽安装 |
| 处理器 | 32 位 RISC 处理器 |
| 程序内存 | 16MB（高于 PM511V08 的 8MB） |
| 内存类型 | 带 ECC 纠错动态 RAM |
| 存储扩展 | PCMCIA 闪存卡插槽，用于工程、日志存储 |
| 冗余模式 | 支持 1+1 热备冗余配置 |
| 编程标准 | IEC61131‑3，适配 Control Builder M 软件 |
| 适配 I/O | S800 系列 I/O 模块，通过 CI8xx 通讯接口对接 |
| 供电 | 机箱背板供电，整机功耗小于 12W |
| 工作温度 | 0℃ ~ +60℃，机柜无凝露环境 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 生命周期 | 原厂已停产，无全新原厂现货，流通拆机、测试翻新备件 |
| 静电要求 | ESD 敏感器件，插拔拆装必须佩戴防静电手环 |
产品介绍
PM511V16 是 AC800M 平台的高性能 CPU，主要用于 800xA DCS 系统的现场控制器，完成回路调节、顺控逻辑运算，可驱动更大规模的 I/O 点位，相比 PM511V08，程序内存翻倍，适合逻辑量大的工艺单元。必须装入 AC800M 专用机箱，不可脱离机箱独立上电运行。
坦白讲，现场高发故障集中在 PCMCIA 卡座老化、板载内存、背板金手指氧化。备件本体不携带项目工程，上机后需要工程师站下装完整程序。不能直接拿 PM511V08 盲替换，内存容量不一样，大工程会出现内存溢出；升级更高版本 CPU，还要核对 Control Builder M 软件版本。化工、电厂装置停车窗口紧张，多数企业储备经过完整联机测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，原有 PM511V08 控制器，装置逻辑不断扩容，出现循环扫描周期超限告警，CPU 负荷长期居高不下，随时有逻辑跑飞风险。整套 DCS 平台改造费用高、工期长，现场选择同系列高性能 CPU 做硬件升级。
典型场景
- 石化化工 800xA DCS 装置，AC800M 现场控制站，逻辑点位多，需要更大程序内存。
- 火电、联合循环电厂辅机控制系统，1+1 冗余架构，保障工艺连续运行。
- 油气长输管线站场控制，存量 AC800M 系统，原厂不再供应新 CPU。
- 造纸、冶金老项目技改，保留原有 800xA 上位，只做控制器硬件备件轮换。
真实案例：某炼化装置 AC800M 控制站，PM511V08 在新增联锁逻辑之后，CPU 扫描周期超标，频繁报负荷高告警。采购测试完好的 PM511V16 备件，利用装置停工窗口防静电更换 CPU；工程师站下装完整项目，核对冗余同步状态，逐个校验回路与联锁，CPU 负荷回落至正常区间，装置顺利投料运行。事后工程师感慨，老控制器扩容不要一味堆逻辑，内存上限要提前评估。
