描述
产品详情

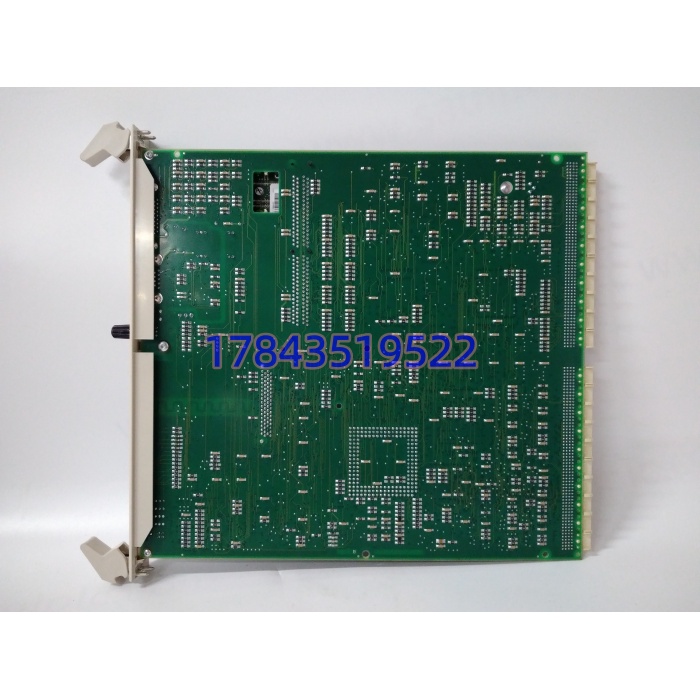

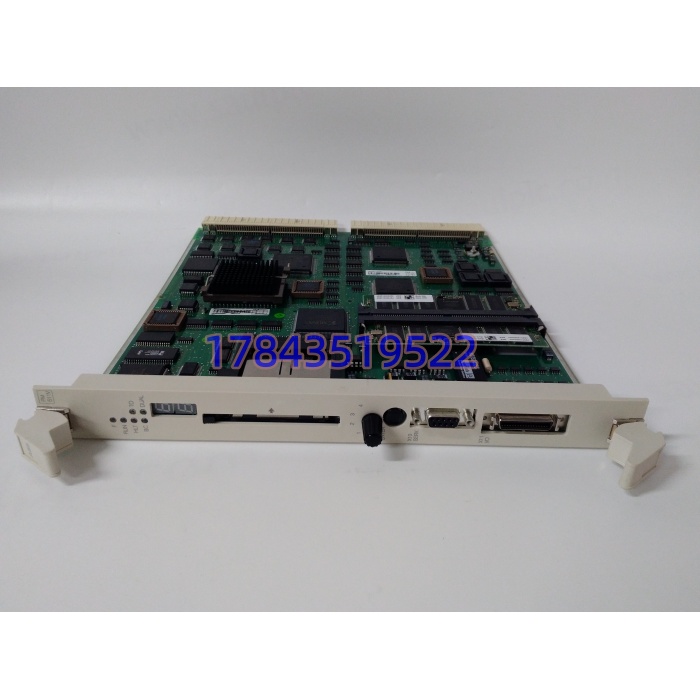

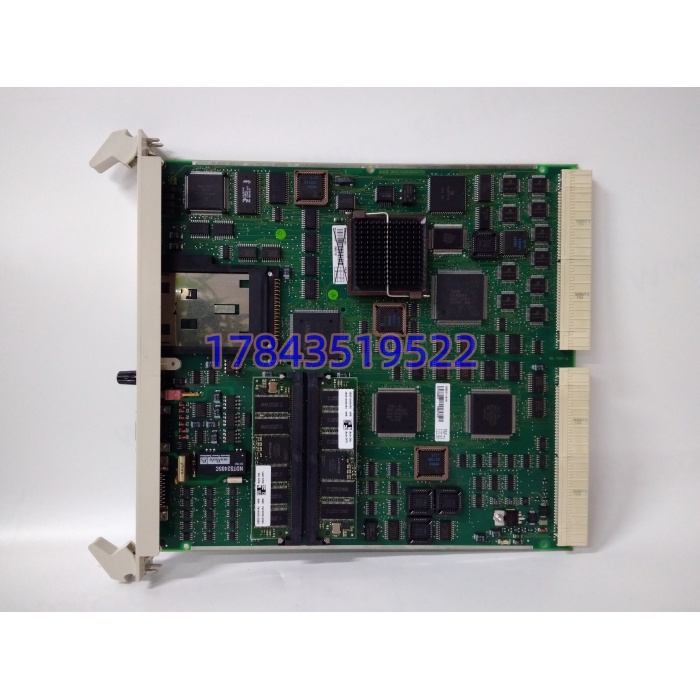

・型号：PM511V16（3BSE011181R1）・品牌：ABB・系列：Advant OCS AC400
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | CPCI 标准插卡，单槽机架安装 |
| 内存 | 16MB SDRAM（具体以原厂手册为准） |
| 程序存储 | 板载 Flash，配套存储卡备份程序 |
| 背板总线 | AC400 内部 CPCI 背板总线 |
| 对外接口 | 以太网、RS232 串口（接口定义以手册为准） |
| 供电 | 机架背板供电 |
| 工作温度 | -10℃ ~ +40℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内安装 |
| 电路板 | 原厂三防涂层 |
| 功耗 | 参考硬件手册 |
| 适用系统 | Advant OCS AC400 控制站 |
产品介绍
PM511V16 3BSE011181R1 是 ABB 老款 AC400 系统核心处理器，整套控制站的联锁、调节回路、顺序控制全部在此模块运行，向下驱动机架 I/O 卡件，向上和操作站完成数据交互。坦白讲，这块板卡故障会直接造成整站失控。该物料原厂已经停产，市面只能找拆机、翻新备件；采购必须完整填写订货号 3BSE011181R1，不能只写 PM511V16，不同硬件版本固件存在差异，直接上机容易出现程序运行异常。
应用场景与行业案例
我在现场遇到过，电源、I/O 全部正常，但是整站无输出，排查后确认是 PM511V16 内部处理器老化。CPU 一旦宕机，该控制站所有回路全部失效，工艺设备失去自动调节手段，属于高风险故障点。
- 火电老机组 AC400 系统：锅炉辅机调节与联锁控制，老装置没有新原厂部件，备件只能依靠二手渠道。
- 化工连续生产装置 Advant OCS 系统：反应釜、精馏装置控制，不改动整套硬件，就不能更换其它品牌 CPU。
- 水处理老项目 DCS 控制站：流量、压力闭环调节，控制柜湿度偏高环境，板卡老化速度会加快。
真实案例：某热电厂辅控 AC400 系统，PM511V16 随机死机，辅机给水调节回路反复切手动。维护人员反复检查电源、总线，没有定位问题。厂区没有备用 CPU，外采拆机备件等待 27 天，期间运行人员只能人工干预给水阀门。事后设备部把该 CPU 划入 A 级备件清单。
