描述
关键技术规格
| 参数项 | 标准参数值 |
|---|---|
| 硬件处理器 | 32 位 RISC 工业内核，VxWorks 实时系统 |
| 程序存储内存 | 8 MB Flash（用户程序上限 8MB） |
| 运行内存 RAM | 4 MB |
| 供电规格 | 19–30 VDC，标准 24 VDC 工业供电 |
| 典型功耗 | 12 W |
| 最小逻辑扫描周期 | 0.5 ms |
| 通讯接口 | 10/100M 以太网、Profibus DP 主站、RS485 |
| 支持编程标准 | IEC 61131-3（LD/FBD/ST/SFC/IL 全语言） |
| 安装方式 | 35 mm 标准 DIN 导轨安装 |
| 工作环境温度 | -10 ℃ ~ +55 ℃ |
| 防护等级 | IP20（配套控制柜可达 IP54） |
| 配套编程软件 | Control Builder M |
| 冗余能力 | 单机非冗余架构，无硬件热备功能 |
产品深度介绍

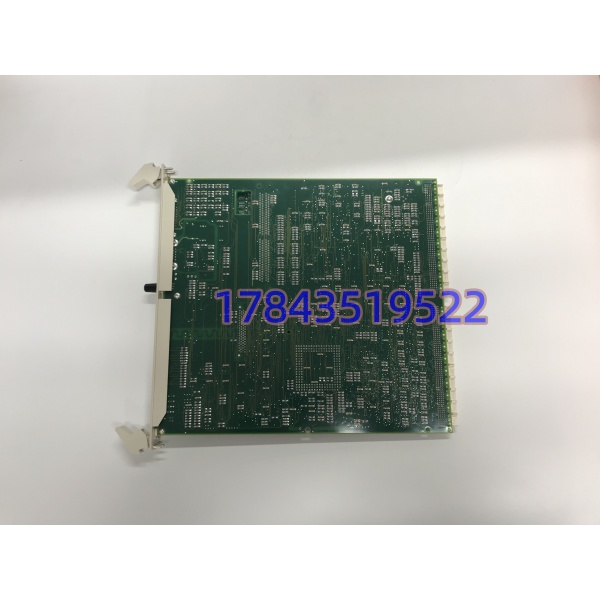

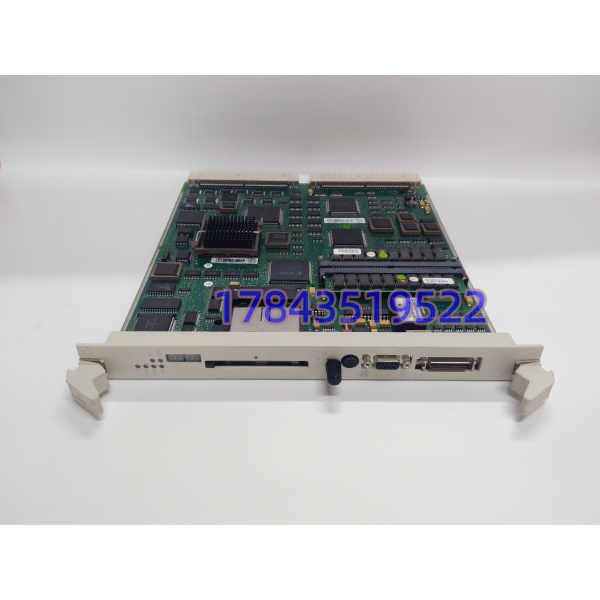

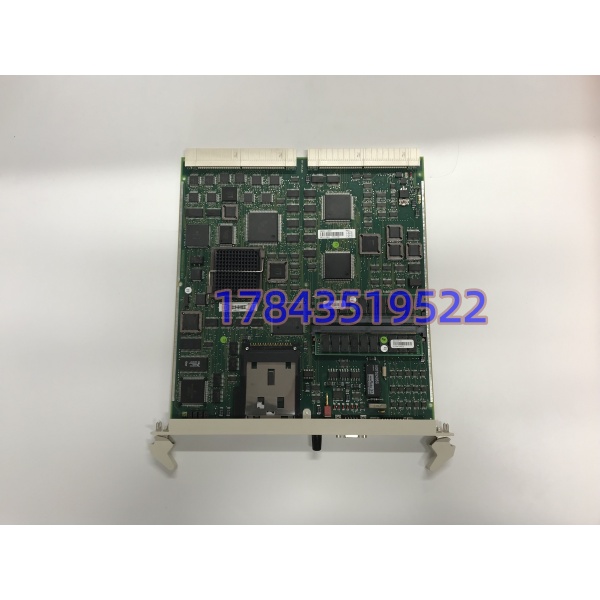

ABB PM511V08 3BSE011180R1 是 AC 800M 平台经济型 CPU 单元，适配 800xA 集散控制系统，采用 DIN 导轨紧凑型结构，无需专用背板，适配机柜空间受限改造项目。多用于电厂辅机、市政水处理、空压站、造纸白水回收等辅助工艺段，承担 PID 调节、顺序联锁、现场数据采集，可独立运行或接入全厂 DCS 网络。
模块搭载实时操作系统，最小扫描周期 0.5 ms，满足泵阀、变频机组快速联锁需求，自带电池备份时钟与运行数据，断电后保留故障记录。原生支持 Profibus DP、Modbus TCP 总线，可直接对接现场仪表与上位 HMI，减少中转网关成本。整机 MTBF 超 50,000 小时，宽电压适配工厂电网波动，抗粉尘潮湿工况。针对存量老 AC800M 设备，该型号是低成本延寿替换方案，无需改造机柜底板，仅需核对固件版本即可直接上机，大幅缩短停机改造时长。
常见问题解答
- 老哥，PM511V08 支持 CPU 热插拔吗？答：不支持。这款 CPU 属于非冗余单机控制器，背板带电拔插会直接中断整套控制逻辑，极易烧毁背板通讯芯片。现场更换必须先切断机架 24V 总电源，全程佩戴防静电手环操作。我见过污水厂电工带电拔板，整套 I/O 底板通讯通道全部击穿，停产检修一整天。
- 旧控制器是 PM511V08，换新模块需要重新下装程序吗？答：必须完整重新下载项目程序。模块本地无程序自动同步机制，断电后内存程序清空。拆卸旧 CPU 前，务必在 Control Builder M 完整备份工程；新模块上电后先核对固件大版本，再下载程序，下载完成后手动复位一次确认运行灯常亮。
- PM511V08 和 PM511V16 能直接互换升级吗？答：外形、接口通用，可直接导轨替换，但存在两点限制。PM511V16 内存翻倍至 16MB，适合复杂多回路工艺；如果原有工程程序小于 8MB 可直接迁移，若程序超出 8MB 只能选用 V16。另外固件版本要匹配系统软件，版本跨度过大会报通讯超时故障。
- 怎么确认你们发的是全新原装，不是翻新维修件？答：每台模块附带原厂序列号、镭射防伪码、出厂合格证，入库时录入序列号存档，支持客户视频开箱、通电真机测试。我们品控台使用 Fluke 115C 万用表、AC800M 原厂测试机架做 24 小时满载老化，出库附带完整检测报告，翻新件会提前标注成色，绝不混发全新货源。
- 这个 CPU 固件版本不匹配会出现什么故障？答：轻则 CPU 红灯常亮、无法下载程序，重则整个 Profibus 网段全部掉线。之前化工技改现场，维护人员直接装高版本 V3.1 模块，原有系统仅支持 V2.8，底层校验位不兼容，全厂循环水泵联锁失效停机 2 天。采购前务必提供旧模块固件号，我们可按需预刷对应版本。
- 现场机柜空间小，PM511V08 能和其他 I/O 模块并排密集安装吗？答：可以，但要预留散热间隙，严禁紧贴变频器、大功率继电器上方安装。模块长时间满负荷运行温升可达 35℃，上方堆积热源会加速电容老化，缩短使用寿命。高温工况建议加装机柜散热风扇，环境温度不要长期超过 50℃。
- 质保多久？上机烧毁是否保修，提供远程技术指导吗？答：全新原装质保 12 个月，人为静电击穿、错接 380V 高压、带电拔插造成的硬件损坏不在质保范围。发货前我们会完整提供拨码、接线、固件核对的操作要点，上机调试遇到通讯、程序下载问题，可安排工程师远程线上指导，协助排查版本与总线配置问题
