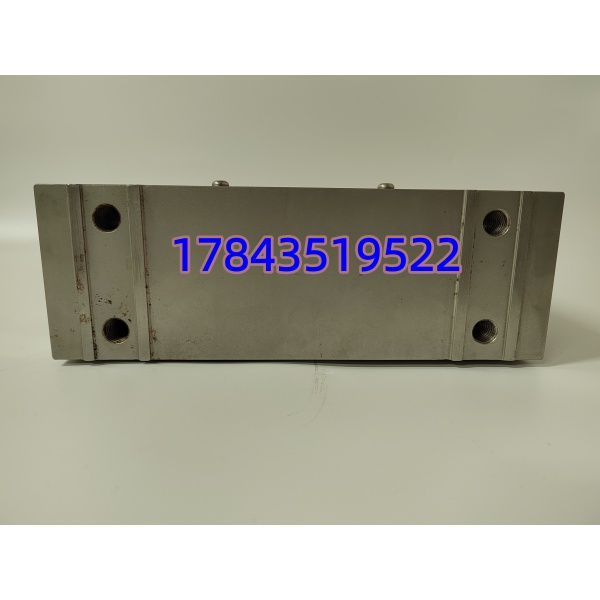

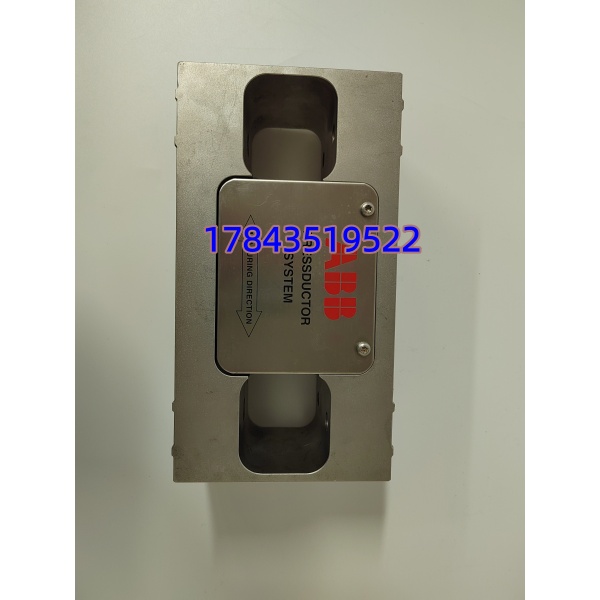

PFTL101A 2.0KN（3BSE004172R1）是 ABB 专为卷材生产线设计的压式张力传感器，依靠走料压辊垂直载荷采集物料实时张力，广泛配套高速纸机、薄膜分切、无纺布涂布设备。传感器内部采用高精度惠斯通应变电桥结构，载荷变化直接转化稳定毫伏差分信号，搭配 PFCA 系列放大模块可转换为 4-20mA 标准信号接入 DCS 系统做闭环张力调节；全不锈钢密封外壳 IP65 防护，可抵御造纸车间水汽、纸粉长期侵蚀，不易出现应变片受潮漂移故障。2.0KN 量程适配中幅宽纸、薄膜中等张力工段，区别 1KN、5KN 量程型号，针对复卷机、纵切分切机、涂布牵引辊场景做载荷匹配；信号线缆自带双层屏蔽，可规避车间变频器干扰造成的张力波动误调节，是存量美卓、ABB 造纸 DCS 产线高频更换备件，原厂订货周期长，现货可快速完成停机替换。
应用场景与行业案例
工程痛点描述制浆造纸、薄膜车间大量高速卷材生产线原配 PFTL101A 传感器长期受水汽、纸粉侵蚀，出现应变片老化、信号漂移、无输出故障。张力检测失效后，纸张、薄膜松紧度无法闭环控制，出现断纸、褶皱、拉伸废品，单日损耗原材料成本高昂；原厂海外调货周期 7~9 周，生产线只能降速低效生产。同型号 2.0KN 传感器安装尺寸、信号输出完全兼容原有支架与放大模块，无需改造机械底座、线缆，替换后直接恢复自动张力调节。
典型应用场景
- 制浆造纸 – 复卷机、分切机张力检测文化纸、包装纸走料辊压式张力采集，闭环控制卷纸松紧，减少断纸与纸卷褶皱次品。
- 薄膜加工 – BOPP、PET 涂布生产线薄膜牵引、收放卷实时张力监测，避免薄膜拉伸变形、厚薄不均。
- 无纺布非织造 – 热轧、水刺工段宽幅无纺布牵引辊载荷检测，稳定布料张力保证成品克重均匀。
- 印刷包装 – 高速凹印、柔印设备印刷基材走料张力闭环调节，防止套印偏移、基材撕裂。
- 锂电池隔膜生产线 – 极薄薄膜分切工段低拉伸隔膜精密张力采集，高精度信号保障隔膜无拉伸破损。
真实工程案例安徽某大型包装纸厂 2 号线复卷机原配 PFTL101A 2.0KN 传感器受潮信号漂移，张力调节持续紊乱，每日产生数百公斤褶皱、断纸废纸。联系 ABB 原厂订货周期 8 周，产线长期降速造成产能缺口。采购当日调取全新 3BSE004172R1 现货，完成载荷线性、信号输出、72 小时满载老化全套测试后专车发出。现场工程师直接拆卸旧传感器，原有安装底座、4 芯屏蔽线缆完全复用，接入 PFCA 放大模块后张力数值稳定，自动闭环调节恢复正常，废品率大幅下降。该厂后续采购两只同型号传感器作为车间分切、复卷工段常备备用探头。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对壳体完整型号 PFTL101A 2.0KN、物料编码 3BSE004172R1、原厂序列号，核验进口报关批次，溯源 ABB 原厂出厂档案
- 防伪识别：校验不锈钢壳体激光刻印型号、内部应变片原厂丝印，确认无翻新改装、无后期焊接维修痕迹
- 外观检查：壳体无磕碰凹陷、密封胶圈完整无开裂、线缆外皮无破损、接线端子无氧化锈蚀
- 附件核对：原装固定安装底座、锁紧螺母、4 芯屏蔽线缆、出厂校准证书、量程参数标签齐全
2. 上机功能模拟测试搭建标准砝码载荷测试台，配套 PFCA101 放大模块、信号采集上位软件联调
- 通电自检：接入标准激励电压，空载基线输出平稳无漂移，无零点偏移告警
- 全量程线性测试：逐级加载 0~2000N 标准砝码，记录毫伏输出曲线，线性误差控制在 ±0.2% FS 以内
- 过载耐受测试：加载 150% 额定载荷保持 2 小时，卸载后零点无永久偏移
- 信号抗干扰测试：模拟车间变频器电磁干扰，毫伏输出无跳变、无杂波漂移
- 72 小时持续载荷老化测试：半额定载荷长期施压，记录零点、满量程输出稳定性
- 留存完整校准测试报告、载荷输出曲线截图、整机测试视频，可同步发送客户核验
3. 电气参数专项检测使用 Fluke 115 万用表、500V 兆欧表、标准稳压直流电源、精密砝码载荷台完成全项检测
- 绝缘电阻检测：应变电桥线路与不锈钢壳体绝缘＞100 MΩ
- 激励电压适配测试：5~12V 全电压区间，输出毫伏比例稳定无失真
- 线缆屏蔽耐压测试：信号线对地 1000 Vrms 耐压测试，无击穿漏电
- 零点漂移测试：常温、高低温循环环境下，空载零点漂移满足原厂标准
4. 量程与校准配置核验
- 记录传感器原厂出厂校准参数、批次编号，标注至质检报告
- 拍照留存壳体量程标识、线缆接线定义，方便客户现场对照接线
- 明确区分 1KN/2KN/5KN 不同量程 PFTL101A 硬件载荷上限，告知不可跨量程替代
5. 最终质检与出货包装
- 专职质检逐项核对载荷线性、绝缘、老化全部测试数据，粘贴 QC 合格标签并标注质检日期
- 传感器线缆接头做防护包裹，整机双层防静电密封袋封装
- 加厚泡沫缓冲壳体承压部位，硬质独立纸箱打包，外贴完整型号、一年质保、出库标识
