描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 整机物料号 | PFSK160A 3BSE009514R1 |
| 适配机架 | ABB MasterPiece200 Advant 标准 VME 机架 |
| 供电输入范围 | 8 V DC ~ 32 V DC，标准 24 V DC 机架供电 |
| 内置输出供电 | 稳压大容量 24V DC，为现场接近开关、变送器供电 |
| 通讯接口 | 1 路 RS232 调试串口、1 路 CAN 工业总线（兼容 J1939 协议） |
| 通道配置 | 多路数字输入 / 输出 + 模拟量采集集成，单通道最大 4A 输出，带硬件过流锁存保护 |
| 计数性能 | 最高 40kHz 高速脉冲计数，适配转速、流量脉冲测点 |
| 硬件保护 | 每通道独立过流、短路、反接保护，故障通道单独隔离不影响整机运行 |
| 安装规格 | 标准单槽位 VME 插拔式，支持带电热插拔 |
| 整机功耗 | ≤13.6 W |
| 工作环境温度 | -5 ℃ ~ +40 ℃（控制柜强制通风工况） |
| 极限存储温区 | -40 ℃ ~ +80 ℃，无凝露、腐蚀性油气环境 |
| 防护等级 | IP20，仅允许控制柜内安装 |
| 配套组态软件 | Advant Control Builder、MasterPiece200 离线编程工具 |
| 整机尺寸 | 136 mm × 85 mm × 28 mm |
| 净重 | 1.48 kg |
产品深度介绍

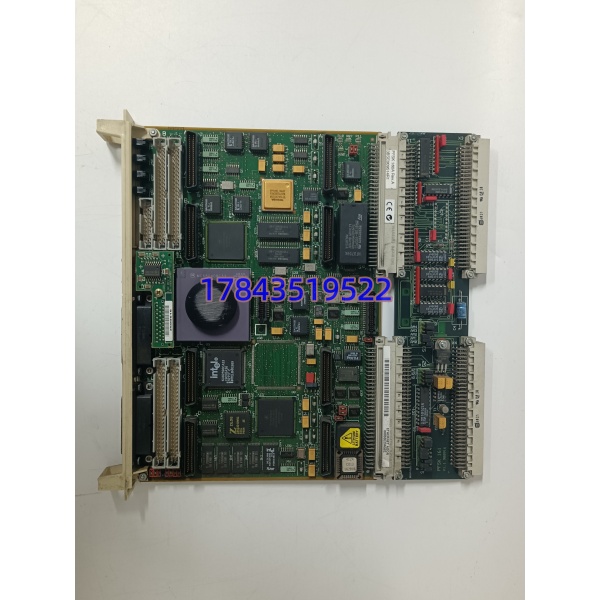

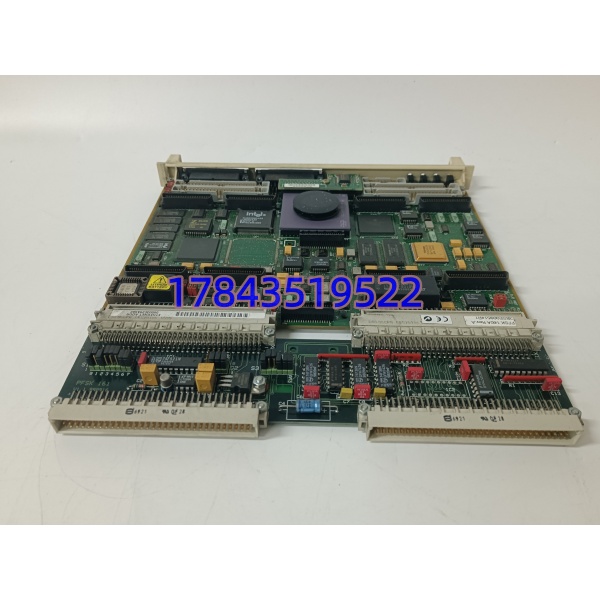

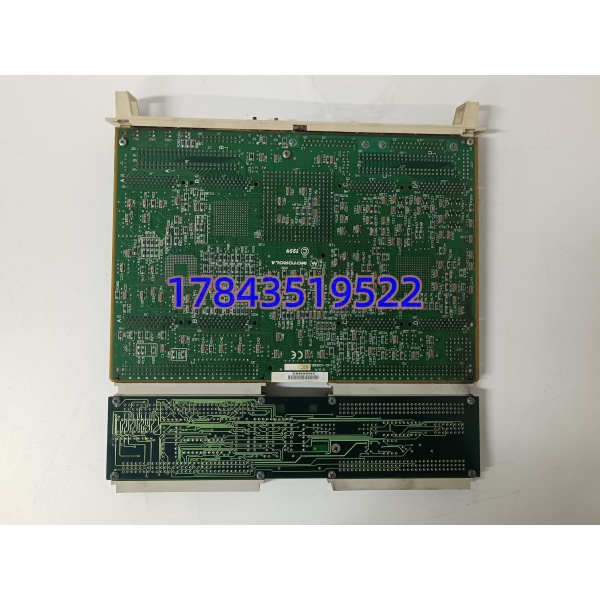

ABB PFSK160A 3BSE009514R1 是 Advant MasterPiece200 老款 DCS 系统专用一体化 I/O 处理主板，集成本地逻辑运算、现场信号采集、执行器驱动、传感器稳压供电多重功能，单块板卡即可完成小型分站全套测控任务。板卡搭载独立硬件保护回路，每一路输入输出通道配备过流、短路隔离电路，单通道故障不会造成整块板卡停机；自带 40kHz 高速脉冲采集通道，可直接对接流量计、转速探头，无需额外扩展计数卡。同时支持 CAN 总线多点组网，多块 PFSK160A 可在同一机架协同工作，RS232 串口支持本地程序下装与故障诊断。对比同系列 PFSK151、PFSK152 信号处理卡，PFSK160A 自带大功率 24V 现场供电输出，省去分站外置开关电源，简化现场布线；该型号原厂已全面停产，大量存量运行于电厂辅控、炼化小型装置、水泥老线 DCS 系统，是老旧设备改造必备替换备件。
应用场景与行业案例
工程痛点早年投产的 MasterPiece200 DCS 分站原配 PFSK160A 板卡运行年限久，电容老化、通道过流保护频繁触发，整套分站失去测控能力；原厂全新件停产，海外调货周期超 60 天，装置只能降负荷手动操作。同系列外观相近的 PFSK15X 系列硬件时序、供电回路不通用，盲目替换会直接烧毁现场变送器与阀门执行器。
典型应用场景
- 火力发电厂 – 锅炉、脱硫脱硝小型辅控分站引风机、浆液循环泵本地测控，集成转速脉冲采集与电磁阀驱动，单卡完成整套辅机闭环控制。
- 石油炼化行业 – 小型精馏、缓冲罐就地控制站连续化工装置不允许长时间停机，板卡热插拔特性可在线更换故障卡，无需全线停产。
- 水泥建材行业 – 原料磨、除尘风机老旧 DCS 系统粉尘振动厂房，全通道硬件短路保护，避免现场线缆破皮短路造成整套分站失联。
- 市政水务 – 老旧净水厂加药、曝气就地控制单元自带 24V 稳压输出，无需额外配置分站电源，适配改造空间狭小的老旧控制柜。
- 冶金行业 – 高炉除尘、循环水泵老款 Advant 控制系统厂区变频器电磁干扰强，CAN 总线硬件滤波电路稳定传输多测点过程数据。
真实现场案例今年上半年，华中某化工园区精馏装置配套 MasterPiece200 分站 PFSK160A 出现多通道输出保护锁死，调节阀无法自动调节，操作工 24 小时现场手动值守。原厂物料停产，海外调货需两个月，装置长期手动操作存在超温超压安全隐患。采购全新原装 3BSE009514R1 板卡后，出库完成全通道带载、CAN 总线通讯、24 小时满载老化测试并附带测试记录发货。现场断电抽出故障板，同槽位直接替换，原有现场变送器、电磁阀接线无需改动，导入原有控制程序后 5 分钟恢复自动控制。装置连续运行 3 个半月无通道保护告警，园区其余 4 套同款老旧分站同步备货同款板卡作为应急备件。
