描述
产品详情
・型号：PFSK152，订货号 3BSE018877R2・品牌：ABB・系列：Advant OCS
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 采集对象 | 压磁式张力传感器差分微弱信号 |
| 总线接口 | VME 背板总线，对接 Advant 控制器机架 |
| 板载功能 | 信号放大、硬件滤波、信号预处理 |
| 状态指示 | 前面板多颗 LED，电源、故障、通道状态显示 |
| 供电 | VME 机架背板统一供电 |
| 安装形式 | VME 机架插槽插装 |
| 工作温度 | -20℃ ~ +60℃，机柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，仅限机柜内部 |
| 硬件版本 | 3BSE018877R2，存在 R1 旧版本，版本不能随意混用 |
| 产品状态 | 原厂停产，无新项目供货，仅存量产线备件 |
| 涂层处理 | 板卡带防腐涂覆，适配造纸、冶金潮湿厂房环境 |
产品介绍

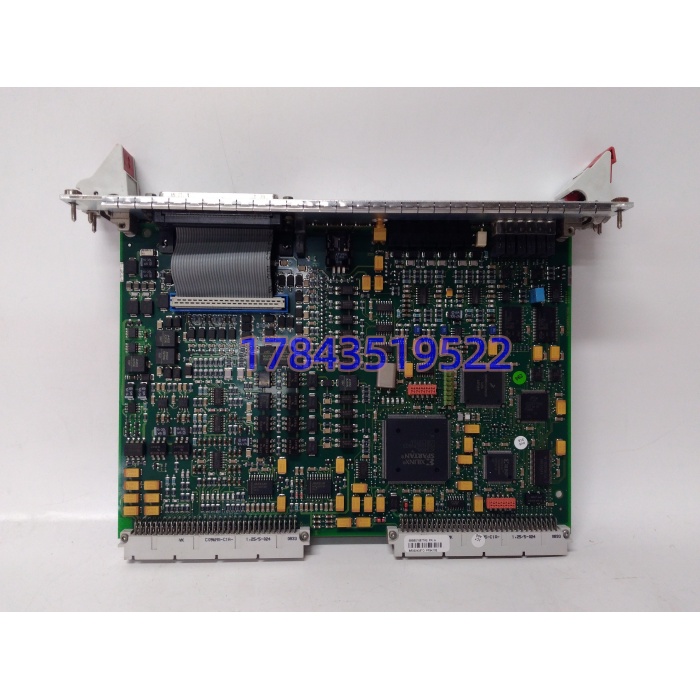

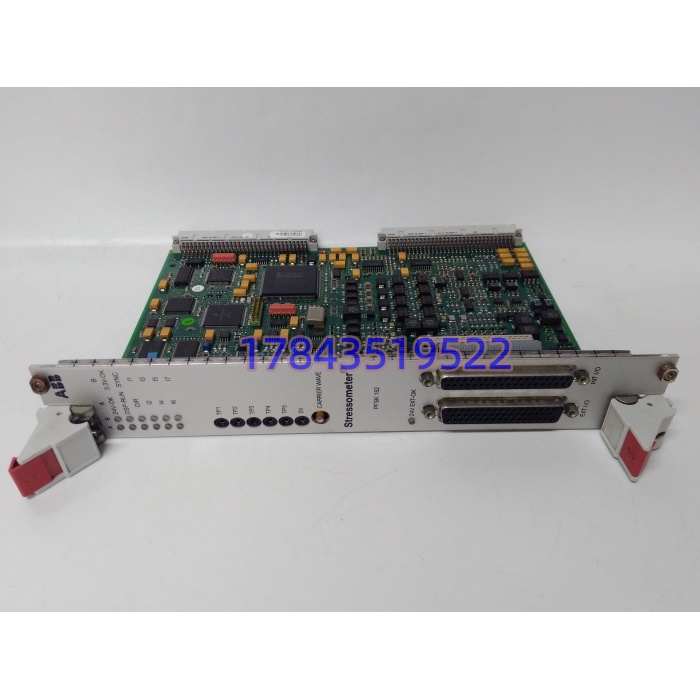

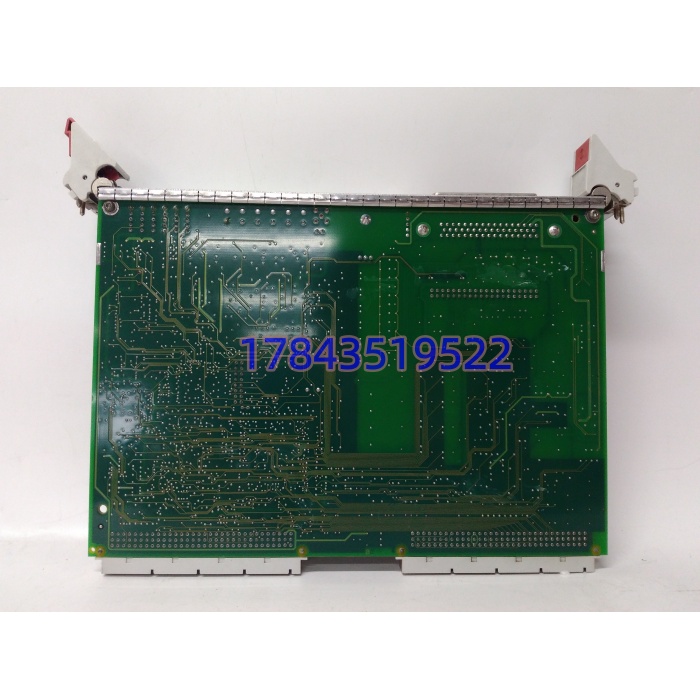

PFSK152 是 Advant OCS 平台的张力专用信号处理板，专门对接压磁张力传感器。传感器输出的毫伏级微弱信号送入该板，经过放大滤波之后，通过 VME 总线将张力数值交给控制器，完成薄膜、纸张、金属带材的张力闭环调节。
坦白讲，R1 与 R2 硬件版本固件不兼容，直接混用会出现读数漂移。同系列外观近似 PFSK151 功能不一样，不能直接替换。现场常见故障：传感器侧浪涌串入造成通道损坏；厂房粉尘导致 VME 背板接触不良；板卡老化造成张力读数跳变。备件来源依靠库存新机、拆机板卡。
应用场景与行业案例
痛点切入：我在现场遇到过，生产线张力读数来回漂移，传感器、现场接线全部校验正常，控制器组态参数也没有改动，最后确认 PFSK152 板卡信号调理电路老化。还有维修人员直接拿 R1 版本上机，张力测量零点持续偏移，闭环控制不稳定。
典型场景
- 造纸生产线：Advant 系统采集压磁传感器信号，完成纸幅张力闭环控制。
- 金属带材轧机产线：冶金机组张力测量，维持带材轧制张力稳定。
- 薄膜、箔材加工产线：存量 ABB Advant 控制系统维保更换故障板卡。
- 老产线改造项目：原有 VME 机架尺寸固定，只能选用同型号备件。
真实案例某造纸厂 Advant 控制系统，纸幅张力读数无规律漂移，产线断纸频次上升。检修人员校验压磁张力传感器，测量现场线缆，控制器内部参数也没有改动。初期申领备件拿到 3BSE018877R1 版本，直接插入机架，零点持续偏移，闭环控制无法投用。更换 3BSE018877R2 同版本 PFSK152 备件，核对 VME 背板插槽，下载对应版本硬件组态，做张力零点、量程校准，读数恢复稳定，断纸故障明显减少。事后现场备件库区分 R1/R2 版本，领用必须核对完整订货号。
